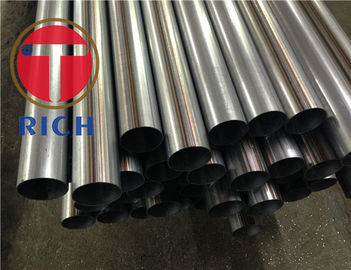

ASTM A789 Super Duplex 2507 Tubo Tubo de aço inoxidável desenhado a frio para petroquímica
Pessoa de Contato : Richard SHEN
Número de telefone : +86-13736164628
Whatsapp : +8613736164628
Quantidade de ordem mínima : | 0.5TON | Preço : | negotiable |
---|---|---|---|
Detalhes da embalagem : | embalagem em umas caixas de madeira ou em pacotes sextavados | Tempo de entrega : | dias 30-35work |
Termos de pagamento : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Habilidade da fonte : | 20000t/Year |
Lugar de origem: | Zhejiang, China | Marca: | TORICH |
---|---|---|---|
Certificação: | ISO9001:2008,ISO14001:2008 | Número do modelo: | GB/T14976 ASTM A269 A312 |
Informação detalhada |
|||
Nome do produto: | Tubulações de aço inoxidável sem emenda de ASTM A269 A312 para o transporte do fliuid | Materiais: | 200 Series/300 Series/400series |
---|---|---|---|
Forma: | seção redonda | Grau: | 201/202/304 de /304L/316/316L321/310s/410/420/430/440/439ect |
superfície: | conservação em vinagre | Acabamento: | tratamento térmico |
Técnica: | Laminado a alta temperatura laminado | Comprimento: | 1-12m |
OD: | 3-420mm | PESO: | 0.5-50mm |
Realçar: | aço inoxidável do tubo,tubo de aço inoxidável do grande diâmetro |
Descrição de produto
Nome do produto: Tubulações de aço inoxidável sem emenda de TORICH GB/T14976 ASTM A269 A312 para o transporte do fliuid
Padrão: GB/T14976 ASTM A269 A312
OD: 3-420mm
PESO: 0.5-50mm
Comprimento: 1-12m ou de acordo com a aplicação real e a produção dos clientes.
Aplicação: para o transporte do fliuid
Categoria de aço: 201/202/304 de /304L/316/316L321/310s/410/420/430/440/439ect
Tecnologia: Estirado a frio laminado a alta temperatura laminado
Característica:
Boa concentricidade
Boa qualidade de superfície
Boa tolerância do OD e da identificação
Elevada precisão
Qualidade estável
Aspereza lisa
CONTROLE DE QUALIDADE DE TORICH
Tabela 1 a tolerância da unidade exterior da espessura do diâmetro e de parede: milímetro
Tubo de aço da laminagem a quente (extrusão, expansão) | (Rolamento) tubo de aço estirado a frio | ||||||
Diamension | Tolerância | Diamension | Tolerância | ||||
PA ordinário da categoria | PC do nível superior | PA ordinário da categoria | PC do nível superior | ||||
Diâmetro exterior nominal D |
68~159 | ±1.25%D | ±1%D |
Diâmetro exterior nominal D |
6~10 | ±0.20 | ±0.15 |
>10~30 | ±0.30 | ±0.20 | |||||
>30~50 | ±0.40 | ±0.30 | |||||
>50~219 | ±0.85%D | ±0.75%D | |||||
>159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
Espessura de parede nominal S |
<15 |
+15%S -12.5%S |
±12.5%S |
Espessura de parede nominal S |
≤3 | ±12%S | ±10%S |
≥15 |
+20%S -15%S |
>3 |
+12.5%S -10%S |
±10%S |
Table2 a tolerância da unidade mínima da espessura de parede: milímetro
Método de fabricação | Diamension | Tolerância | |
PA ordinário da categoria | PC do nível superior | ||
Tubo de aço da laminagem a quente (extrusão, expansão) W-H |
Smin<15 |
minutode +25%S 0 |
minutode +22.5%S 0 |
Smin≥15 |
minutode +32.5%S 0 |
||
(Rolamento) tubo de aço estirado a frio W-C |
Toda a parede Tickness |
minutode +22%S 0 |
minutode +20%S 0 |
Categoria da tabela 3 e componente do produto químico
Não. | GB/T 20878 | Categoria | Componente químico (fração) da qualidade/% | |||||||||||
Não. | Código unificado de Digitas | C | Si | Manganês | P | S | Ni | Cr | Mo | Cu | N | Outro | ||
1 | 13 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~10.00 | 17.00~19.00 | - | - | 0,10 | - |
2 | 17 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | - | - |
3 | 18 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~12.00 | 18.00~20.00 | - | - | - | - |
4 | 23 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
5 | 24 | S30478 | 06Cr19Ni9NbN | 0,030 | 1,00 | 2,50 | 0,035 | 0,030 | 7.50~10.50 | 18.00~20.00 | - | - | 0.15~0.30 | N.B.: 0,15 |
6 | 25 | S30453 | 022Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
7 | 32 | S30908 | 06Cr23Ni13 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 12.00~15.00 | 22.00~24.00 | - | - | - | - |
8 | 35 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,035 | 0,030 | 19.00~22.00 | 24.0~26.00 | - | - | - | - |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04~0.10 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | Si: 5C~0.70 |
Sistema do tratamento térmico da tabela 4, propriedades mecânicas do tubo de aço e densidade recomendados
Tipo da organização | Não. | GB/T 20878 | Categoria | Sistema recomendado do tratamento térmico | Propriedades mecânicas |
Densidade ρ/(kg/dm2) |
|||
Não. | Código digital unificado |
Resistência à tração Rm/MPa |
Força plástica especificada do alongamento Rp0.2/MPa |
Alongamento da porcentagem após a fratura A/% |
|||||
Não menos do que | |||||||||
Austenítico | 1 | 13 | S30210 | 12Cr18Ni9 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 35 | 7,93 |
2 | 17 | S30408 | 06Cr19Ni10 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 35 | 7,93 | |
3 | 18 | S30403 | 022Cr19Ni10 | 1010℃~1150℃, frio ou de outra maneira | 480 | 175 | 35 | 7,90 | |
4 | 23 | S30458 | 06Cr19Ni10N | 1010℃~1150℃, frio ou de outra maneira | 550 | 275 | 35 | 7,93 | |
5 | 24 | S30478 | 06Cr19Ni9NbN | 1010℃~1150℃, frio ou de outra maneira | 685 | 345 | 35 | 7,98 | |
6 | 25 | S30453 | 022Cr19Ni10N | 1010℃~1150℃, frio ou de outra maneira | 550 | 245 | 40 | 7,93 | |
7 | 32 | S30908 | 06Cr23Ni13 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 40 | 7,98 | |
8 | 35 | S31008 | 06Cr25Ni20 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 40 | 7,98 | |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 35 | 8,00 | |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010℃~1150℃, frio ou de outra maneira | 480 | 175 | 35 | 8,00 | |
11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040℃, frio ou de outra maneira | 515 | 205 | 35 | 7,98 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000℃~1100℃, frio ou de outra maneira | 530 | 205 | 35 | 7,90 |
Artigo de inspeção do tubo do aço da tabela 5, método do teste e quantidade da preparação de amostras
Não. | Artigo de inspeção | Quantidade da amostra | Método de amostra | Teste o método |
1 | Componente químico | Tome uma amostra de cada furance | GB/T 20066 | GB/T 223, GB/T 11170, GB/T20123, GB/T 20124 |
2 | Teste elástico | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 2975 | GB/T 228,1 |
3 | Aplainando o teste | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 246 | GB/T 246 |
4 | Teste de alargamento | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 242 | GB/T 242 |
5 | Teste hidráulico | Cada parte | - | GB/T 241 |
6 | Teste ultrassônico | Cada parte | - | GB/T 5777-2008 |
7 | Teste do redemoinho | Cada parte | - | GB/T 7735-2004 |
8 | Teste de corrosão Intercrystalline | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 4334-2008 | GB/T 4334-2008 |
