Tubulação de aço sem emenda GB/T 8162 da elevada precisão 10# 45# 20Mn 25Mn Q235 Q345

Descrição de produto

Tubos de aço sem emenda materiais de GB/T 8162 10# 45# 20Mn 25Mn Q235 Q345 para a finalidade estrutural



Material: 10# 20# 45# 20Mn 25Mn Q235 Q345

Escala do tamanho:

OD: 3-1200mm, PESO: 0.5-200mm, comprimento geral: 3-12m

Tolerância:

De acordo com o seguinte pedido das tabelas ou dos clientes.



Característica:

Boa concentricidade

Boa tolerância do OD e da identificação

Elevada precisão

Qualidade estável

Aspereza lisa

CONTROLE DE QUALIDADE DE TORICH



Tolerância do OD &WT:

Tolerância do OD:

Método de produção	Tolerância do OD
Laminagem a quente (extrusão)	±1% ou ±0.50mm
Estirado a frio (laminado)	±1% ou ±0.30mm



Tolerância para a espessura de parede:



tolerância da espessura 1.Wall do tubo de aço da laminagem a quente:

Método de produção	OD (DN)	WT/OD	Tolerância
Tubo expulso	≤102	/	±12.5% ou ±0.40mm
	>102	≤0.05	±15% ou ±0.40mm
		>0.05-0.10	±12.5% ou ±0.40mm
		>0.10	+12,5% -10%
Tubo de aço de expansão do calor	/		±15%



tolerância da espessura 2.Wall do tubo de aço (laminado) estirado a frio:

Método de produção	PESO	Tolerância
Tubo de aço (laminado) estirado a frio	≤3	+15%/-10% ou ±0.40mm
	>3	+12,5% -10%



Tolerância de dobra:

WT≤15mm, Bending≤1.5mm/m

WT>15mm~30mm, Bending≤2.0mm/m

WT>30mm/OD≥351mm, Bending≤3.0mm/m



Unevenness de Ovality e de parede:

O unevenness do ovality e da parede deve ser não mais de 80% da espessura do OD e de parede. (Ou de acordo com o pedido do cliente)



propriedade mecânica

Categoria de aço		Resistência à tração Rm N/mm2 (MPa)	Força de rendimento Rp0.2 N/mm2 (MPa)			Alongamento Um %
			Espessura de parede
			≤16mm	>16~30mm	>30mm
10		≥335	≥205	≥195	≥185	≥24
15		≥375	≥225	≥215	≥205	≥22
20		≥410	≥245	≥235	≥225	≥20
25		≥450	≥275	≥265	≥255	≥18
35		≥510	≥305	≥295	≥285	≥17
45		≥590	≥335	≥325	≥315	≥14
20Mn		≥450	≥275	≥265	≥255	≥20
25Mn		≥490	≥295	≥285	≥275	≥18
Q235	A	375~500	≥235	≥225	≥215	≥25
	B
	C
	D
Q275	A	415~540	≥275	≥265	≥255	≥22
	B
	C
	D
Q295	A	390~570	≥295	≥275	≥255	≥22
	B
Q345	A	470~630	≥345	≥325	≥295	≥20
	B
	C					≥21
	D
	E
Q390	A	490~650	≥390	≥370	≥350	≥18
	B
	C					≥19
	D
	E
Q420	A	520~680	≥420	≥400	≥380	≥18
	B
	C					≥19
	D
	E
Q460	C	550~720	≥460	≥440	≥420	≥17
	D
	E



Teste:

1. Teste de dobra
2. Teste de dureza
3. Teste de impacto
4. Espremendo o teste
5. teste Não-destrutivo

Processamento:

MATÉRIA PRIMA

↓

INSPEÇÃO ENTRANTE

↓

O → DO ARMAZENAMENTO QUE CORTA O → PHOSPHORI DA LIMPEZA DO → DA LUBRIFICAÇÃO DA COLHEITA DO → DE →HAMMERING LIMPA

↓

EXTREMIDADES QUE CORTAM A LUBRIFICAÇÃO DE ENDIREITAMENTO DO ← DO DESENHO FRIO DO TRATAMENTO TÉRMICO ↔MIDDLLE CHECK↔ DO ← DO ←

↓

INSPECTION→BUNDING→STORAGE FINAL



Condições técnicas da entrega: Tratamento térmico com laminagem a quente & estirado a frio



Amplamente utilizado no campo de: Transportando a água, o gás, o óleo etc.

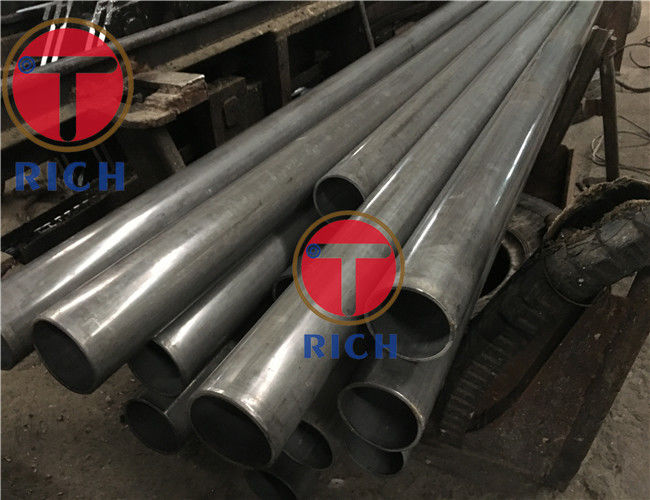

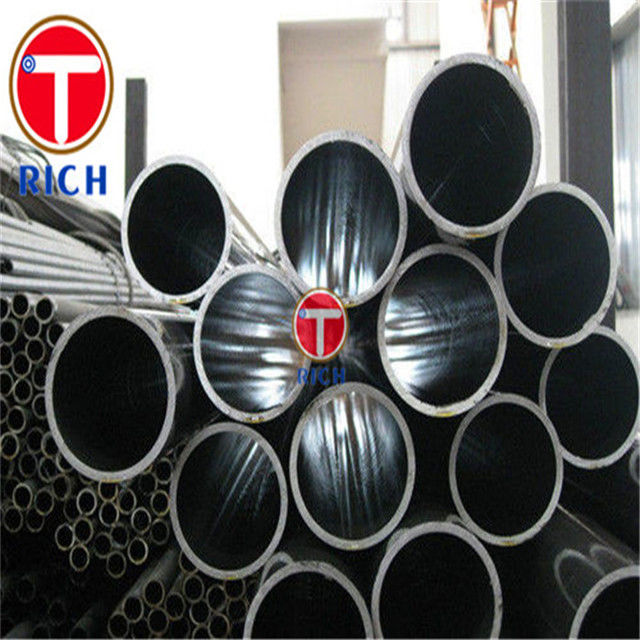

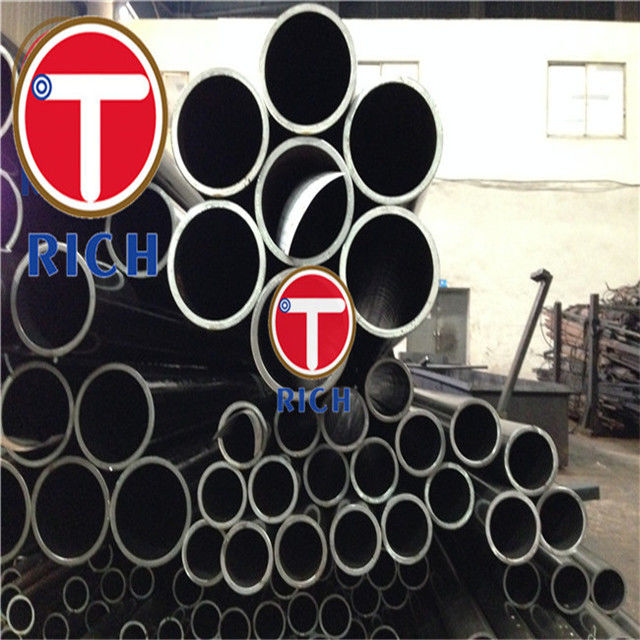

Imagens do produto:
