GB/T 20409 multi - tubos de aço sem emenda estriados para a caldeira de alta pressão

Descrição de produto

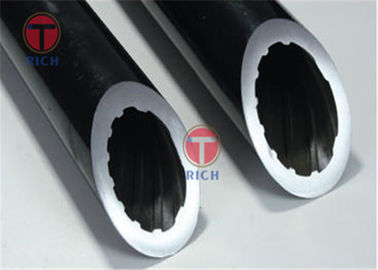

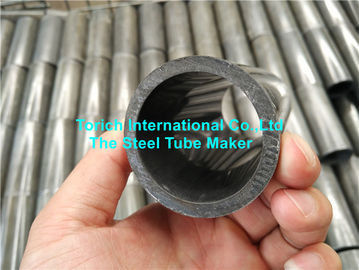

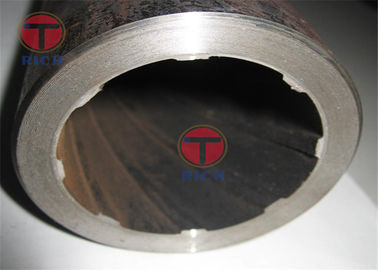

Tubos de aço sem emenda Multi-estriados de GB/T 20409 para a caldeira de alta pressão

Aplicação: O aço estrutural do carbono de alta qualidade, liga o frio-desenho do aço estrutural ou o tubo interno laminado da linha para as caldeiras apropriadas para produzir a alta pressão e acima da pressão

Tamanho: Comprimento--8-12m
           OD--28.6-66.7mm
           PESO--6.38-18.33mm
           Curvatura--≤1.0mm/m

Qualidade de superfície:
as superfícies internas e externos de 1.The dos tubos rosqueados fêmea não são permitidas ter quebras, dobras, nós, dobras, e delaminações. Estes defeitos devem completamente ser removidos. A profundidade da remoção do defeito não deve exceder 10% da espessura de parede, e a espessura de parede real no local de enchimento da remoção não deve ser menos do que a espessura de parede. O desvio permissível mínimo da espessura, o afastamento deve ser arredondado fora
a forma 2.The da linha deve ser mantida intacto. Não deve haver nenhum desenho, ondulação ou colapso.
as superfícies retas internas e exteriores de 3.The dos tubos internamente rosqueados (que incluem as hastes de núcleo não-apontadas) serão permitidas ter uma profundidade de não mais de 4% da espessura de parede mínima e um máximo de 0,2 milímetros.
as imperfeições 4.Other locais que não excedem a espessura de parede para permitir desvios negativos são permitidas existir.
as escalas 5.Oxide nas superfícies internas e exteriores do tubo internamente rosqueado devem ser removidas de modo que a camada fina do óxido não interfira com a inspeção.



A categoria e a composição quimica do aço

Número	Tipo	composição quimica (fração maciça)/%
		C	Manganês	Si	Cr	Mo	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1: O índice residual do elemento de 20G, 20MnG, 25MnG deve satisfazer: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15%; Os elementos restantes de outros tipos devem satisfazer: Cu≤0.20%, Ni≤0.30%. Note2: O alumínio solúvel nos ácidos no aço 20G não deve ser mais de 0,010%. Note3: O índice do nitrogênio do aço produzido pelo conversor do oxigênio mais a refinação da fornalha não deve ser mais de 0,008%.



O tamanho dos tubos internos do parafuso e o desvio permissível dos parâmetros da linha

Código	Projeto	Tipos desvio permissível dos dentes de “A”	Tipos desvio permissível dos dentes de “B”
A	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	Identificação da raiz da linha de parafuso: O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	Identificação do mínimo	Desvio negativo a zero	Desvio negativo a zero
F	Mínimo W.T	+22% 0	+22% 0
G	Pontas da linha	--	--
Mim	Largura superior da linha	--	--
	Altura da linha: O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	Ângulo lateral da linha.	±15°	±15°
O	raio do canto arredondado na raiz da linha	--	--
M	Passo da linha	±3.2mm	±3.2mm
N	Ligação da linha	pontas de ±3.2mm×thread	pontas de ±3.2mm×thread
	Ângulo de hélice	Avaliação	Avaliação
T	Largura superior da linha (axial)	±1.3mm	±1.3mm
U	Largura de sulco (axial) superior da linha	--	--
Para o B, o desvio máximo de toda a altura de linha pode exceder o desvio permissível especificado na tabela, mas não deve exceder o desvio permissível de 0.08mm, e de toda a altura média rosqueia deve ser na linha da escala dada do desvio. A avaliação é baseada na linha central da tubulação.
