ASTM A519 1035 Tubos mecânicos sem costura de aço de carbono e liga para hidráulica
Pessoa de Contato : Richard SHEN
Número de telefone : +86-13736164628
Whatsapp : +8613736164628
Quantidade de ordem mínima : | 0.5tons | Preço : | negotiable |
---|---|---|---|
Detalhes da embalagem : | Nos pacotes | Tempo de entrega : | 5-8 dias da semana |
Termos de pagamento : | L / C, T / T | Habilidade da fonte : | 50000tons pelo ano |
Lugar de origem: | China | Marca: | Torich |
---|---|---|---|
Certificação: | ISO 9001 TS16945 | Número do modelo: | JIS |
Informação detalhada |
|||
Material: | SUS 310STB SUS316TB SUS316LTB DE SUS304TB SUS304LTB | Padrão: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325mm | PESO: | 0.5-20mm |
Comprimento: | 12m máximo | Certificado: | KR NK DO ABS GL LR BV DO PED ASME AD2000 CCS |
Realçar: | Tubo sem emenda do aço carbono,tubulação de aço inoxidável da precisão |
Descrição de produto

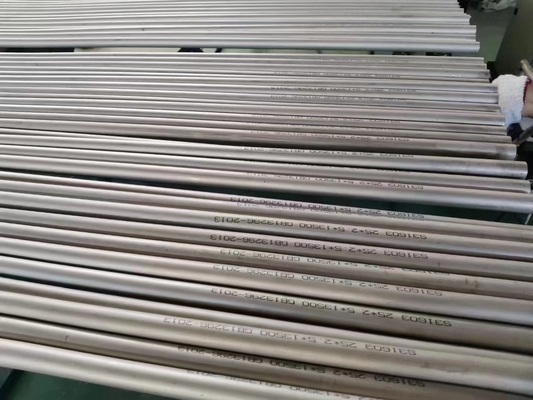

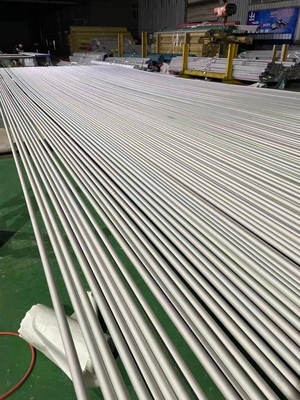

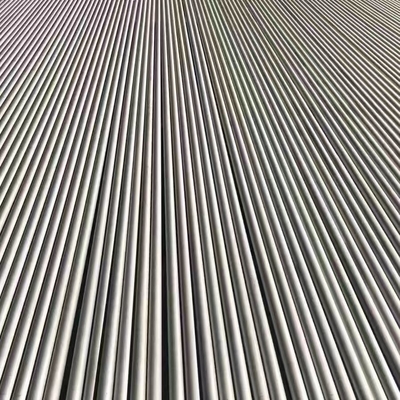

Os tubos de aço sem emenda do SUS 310STB SUS316TB SUS316LTB de JIS 3463 SUS304TB SUS304LTB usam-se para a caldeira e o permutador de calor
Material: SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
Renda a força ≥175Mpa ou ≥206Mpa
Resistência à tração ≥481Mpa ou ≥521Mpa
Alongamento ≥27% ou ≥35%
Aplainando o teste H=1.09t/(0.09+t/D)
Teste de alargamento 60° 12%D
Tamanho de grão JIS G051
O teste hidrostática P=2Rt/D pode ser ocorrido pela detecção Nondestructive da falha
Teste Nondestructive: ECT
De aço inoxidável austenítico de JIS G 3463 para os tubos da caldeira e do permutador de calor
Tubos de aço sem emenda para finalidades da pressão
Método do produto: sem emenda
Condição da entrega: Acabado a frio acabado a quente
Categoria de aço: 314 316 317 347
Padrão relevante: RUÍDO DE KS D 3577 ASTM A 268 A249 A271 A632 17455 BS3059 JIS G 0320 JIS G 0321 J
CATEGORIA DE AÇO E COMPOSIÇÕES QUIMICAS | ||||||||||
Seel a categoria | Classe | C | Si | Manganês | P | S | Ni | Cr | Mo | etc. |
SUS 304TB | Austenítico | 0.08max | 1.00max | 2.00max | 0.040max | 0.030max | 8.00-11.00 | 18.00-20.00 | - | - |
SUS 304HTB | 0.04-0.10 | 0.75max | 2.00max | 0.040max | 0.030max | 8.00-11.00 | 18.00-20.00 | - | - | |
SUS 304LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 9.00-13.00 | 18.00-20.00 | - | - | |
SUS310TB | 0.15max | 1.50max | 2.00max | 0.040max | 0.030max | 19.00-22.00 | 24.00-26.00 | - | - | |
SUS310STB | 0.08max | 1.50max | 2.00max | 0.040max | 0.030max | 19.00-22.00 | 24.00-26.00 | - | ||
SUS 316TB | 0.08max | 1.00max | 2.00max | 0.040max | 0.030max | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS 316HTB | 0.40-0.10 | 0.75max | 2.00max | 0.030max | 0.030max | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316TiTB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Si: 5*C %max | |
SUS317TB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
SUS317LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
SUS347TB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 9.00-13.00 | 17.00-19.00 | - | N.B.: 10*C %max | |
SUS347HTB | 0.40-0.10 | 1.00max | 2.00max | 0.030max | 0.030max | 9.00-13.00 | 17.00-20.00 | - | N.B.: 8*C %-1,00 |
CATEGORIA DE AÇO E PROPRIEDADES MECÂNICAS | |||||
Seel a categoria | Trength elástico Minuto do Mpa |
Strees da prova Minuto do Mpa |
Alongamento % | ||
OD<10mm | OD≥10mm OD<20mm | OD ≥20mm | |||
Parte de teste No.11 | Parte de teste No.11 | Parte de teste No.11 Parte de teste No.12 |
|||
SUS 304TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
Divisão milímetro do OD |
Tolerância na unidade do OD: milímetro
|
||
Tubo sem emenda acabado a quente | Tubo sem emenda acabado a frio | Arco automático o laser soldado do tubo soldou o tubo e o tubo soldado da resistência elétrica | |
Sob 40 |
+0,4 -0,8 |
±0.25 | ±0.25 |
40 ou sobre a e excl. 50 | |||
50 ou sobre a e excl. 60 | |||
60 ou sobre a e excl. 80 | ±0.30 | ±0.30 | |
80 ou sobre a e excl. 100 | ±0.40 | ±0.40 | |
100 ou sobre a e excl. 120 |
+0,4 -1,2 |
+0,40 -0,60 |
+0,40 -0,60 |
120 ou sobre a e excl. 160 |
+0,4 -0,80 |
+0,40 -0,80 |
|
160 ou sobre a e excl. 200 |
+0,4 -1,8 |
+0,4 -1,2 |
+0,4 -1,20 |
200 ou sobre |
+0,4 -2,4 |
+0,40 -1,60 |
+0,40 -1,60 |
Observações:
1. A tolerância no OD do tubo sem emenda acabado a frio ferritic, arco automático do tubo soldado, e do tubo soldado da resistência elétrica será ±0.10mm para o OD de abaixo 25mm, ±0.15mm para um OD de 25mm ou sobre e excluindo 40mm, e ±0.20mm para um OD de 40mm ou sobre e com exclusão a 50mm
2. O comprador pode especificar as tolerâncias no OD do tubo sem emenda acabado a frio, arco automático tubo soldado, o laser soldou o tubo, e o tubo soldado da resistência elétrica sob de 40mm no OD como ±0.20mm
Tolerâncias na espessura de parede | Divisão do método da fabricação | Steeltube sem emenda acabado a quente | Steeltube sem emenda acabado a frio | Steeltube soldado da resistência elétrica | ||||
Divisão da espessura de parede | Divisão do diâmetro externo (milímetros) | sob 100 | 100 ou sobre | sob 40 | 40 ou sobre | sob 40 | 40 ou sobre | |
Tolerâncias na espessura de parede % | sob 2 | - | - | +0.4mm 0 |
+22 0 |
+0.4mm 0 |
+22 0 |
|
2 ou sobre a e excl. 2,4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2,4 ou sobre a e excl. 3,8 | +35 0 |
+35 0 |
||||||
3,8 ou sobre a e excl. 4,6 | +33 0 |
+33 0 |
||||||
4,6 ou sobre | +28 0 |
+28 0 |
||||||
Tolerâncias na espessura de parede | - | dentro de 22,8 da espessura de parede | - | - |
Divisão | Tolerância do comprimento | |
OD abaixo de 50 | abaixo de 7m |
+7mm 0 |
acima de 7m | Adicione 3mm à tolerância lateral positiva dada acima para um vinco de cada 3mm ou suas frações de comprimento, contudo o valor máximo será 15mm | |
OD acima de 50 | abaixo de 7m |
+10mm 0 |
acima de 7m | Adicione 3mm à tolerância lateral positiva dada acima para um vinco de cada 3mm ou suas frações de comprimento, contudo o valor máximo será 15mm |
Dureza: HRB 90max
