EN de aço automotivo 10305-3 STKM11 STKM12 dos tubos JIS-G 3445 de Erw que apoia a auto cabeceira de Seat
Pessoa de Contato : Richard SHEN
Número de telefone : +86-13736164628
Whatsapp : +8613736164628
Quantidade de ordem mínima : | 8 toneladas ou 5 toneladas | Preço : | negotiable |
---|---|---|---|
Detalhes da embalagem : | Nos pacotes | Tempo de entrega : | 5-8 dias das semanas |
Termos de pagamento : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Habilidade da fonte : | 60000tons pelo ano |
Lugar de origem: | China | Marca: | Torich |
---|---|---|---|
Certificação: | IS09001 ISO14001 TS16949 | Número do modelo: | JIS G3472 |
Informação detalhada |
|||
Material: | É G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STA | OD: | 12-127mm |
---|---|---|---|
comprimento: | 12m máximo | Aplicação: | tubo de aço da estrutura do automóvel |
Realçar: | Tubo soldado automóvel de STAM290GA,Tubo soldado automóvel de STAM340G,Tubo soldado automóvel do aço carbono |
Descrição de produto

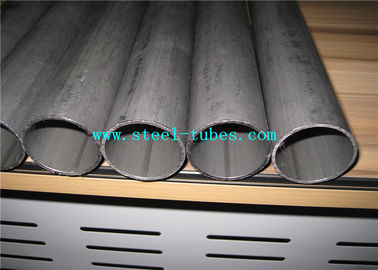

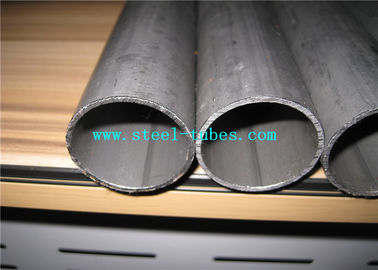

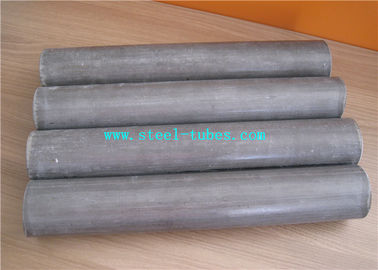

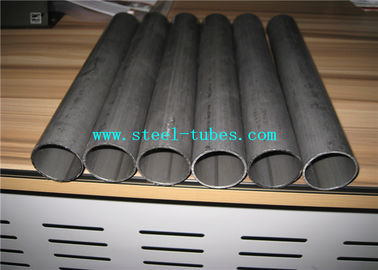

Tubo soldado aço carbono de JIS G3472 STAM290GA STAM340G para o automóvel
Diâmetro externo: 15.0mm até e including127.0mm
Espessura de parede: 1.0mm até e incluindo 7.0mm
Aplicação: Finalidades estruturais do automóvel
Categoria: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
Tabela de aço da composição quimica do tubo da estrutura do automóvel de JIS G3472 ERW:
Categoria de aço | Composição quimica % | ||||
C | Si | Manganês | P | S | |
STAM 290GA | 0,12 máximos. | 0,35 máximos. | 0,60 máximos. | 0,035 máximos. | 0,035 máximos. |
STAM 290GB | |||||
STAM 340G | 0,20 máximos. | 0,35 máximos. | 0,60 máximos. | 0,035 máximos. | 0,035 máximos. |
STAM 390G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
STAM 440G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
STAM 440H | |||||
STAM 470G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
STAM 470H | |||||
STAM 500G | 0,30 máximos. | 0,35 máximos. | 0.30~1.00 | 0,035 máximos. | 0,035 máximos. |
STAM 500H | |||||
STAM 540H | 0,30 máximos. | 0,35 máximos. | 0.30~1.00 | 0,035 máximos. | 0,035 máximos. |
Tabela de propriedades mecânicas de aço do tubo da estrutura do automóvel de JIS G3472 ERW:
Categoria | Designação | Resistência à tração kgf/? | Força de rendimento kgf/? |
Parte de teste da parte de teste No.1 No.2 do alongamento (1)% | Teste de alargamento (2) |
Tamanho da parcela alargada do sino (D: diâmetro externo do tubo) | |||||
{N?} | {N?} | Sentido longitudinal | |||
Categoria G | STAM 290GA | 30 mínimos. | 18 mínimos. | 40 mínimos. | D 1,25 |
{294} mínimo. | {177} mínimo. | ||||
STAM 290GB | 30 mínimos. | 18 mínimos. | 35 mínimos. | D 1,20 | |
{294} mínimo. | {177} mínimo. | ||||
STAM 340G | 35 mínimos. | 20 mínimos. | 35 mínimos. | D 1,20 | |
{343} mínimo. | {196} mínimo. | ||||
STAM 390G | 40 mínimos. | 24 mínimo. | 30 mínimos. | D 1,20 | |
{392} mínimo. | {235} mínimo. | ||||
STAM 440G | 45 mínimos. | 31 mínimos. | 25 mínimos. | D 1,15 | |
{441} mínimo. | {304} mínimo. | ||||
STAM 470G | 48 mínimos. | 33 mínimos. | 22 mínimos. | D 1,15 | |
{471} mínimo. | {324} mínimo. | ||||
STAM 500G | 51 mínimos. | 36 mínimos. | 18 mínimos. | D 1,15 | |
{500} mínimo. | {353} mínimo. | ||||
Categoria H | STAM 440H | 45 mínimos. | 36 mínimos. | 20 mínimos. | D 1,15 |
{441} mínimo. | {353} mínimo. | ||||
STAM 470H | 48 mínimos. | 42 mínimos. | 18 mínimos. | D 1,10 | |
{471} mínimo. | {412} mínimo. | ||||
STAM 500H | 51 mínimos. | 44 mínimos. | 16 mínimos. | D 1,10 | |
{500} mínimo. | {431} mínimo. | ||||
STAM 540H | 55 mínimos. | 49 mínimos. | 13 mínimos. | D 1,05 | |
{539} mínimo. | {481} mínimo. |
Tabela de aço da dimensão do tubo de JIS G3472:
Especificado fora do diâmetro. | Espessura de parede especificada (milímetros) | ||||||||||||||
(milímetro) | 1 | 1,2 | 1,6 | 2 | 2,3 | 2,6 | 2,8 | 2,9 | 3,2 | 3,4 | 3,5 | 4 | 4,5 | 5 | 6 |
15,9 | - | 0,435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
17,3 | - | - | - | 0,755 | 0,851 | - | - | - | - | - | - | - | - | - | - |
19,1 | 0,446 | 0,53 | 0,69 | 0,843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
22,2 | 0,523 | 0,621 | 0,813 | 0,996 | 1,13 | - | - | - | - | - | - | - | - | - | - |
25,4 | - | 0,716 | 0,939 | 1,15 | - | 1,5 | - | 1,61 | - | - | - | - | - | - | - |
28,6 | - | 0,811 | 1,07 | 1,31 | - | 1,67 | - | - | - | - | - | - | - | - | - |
31,8 | 0,76 | 0,906 | 1,19 | 1,47 | 1,67 | - | - | - | 2,26 | - | - | - | - | - | - |
34 | - | - | 1,28 | - | 1,8 | - | - | - | 2,43 | - | - | 2,97 | - | - | - |
35 | - | 1 | 1,32 | 1,63 | - | - | 2,22 | 2,32 | - | - | - | - | - | - | - |
38,1 | 0,915 | 1,09 | 1,44 | 1,78 | 2,03 | - | - | - | - | - | - | - | - | - | - |
42,7 | - | 1,23 | 1,62 | 2,01 | 2,29 | 2,57 | - | - | 3,12 | - | 3,38 | - | - | 4,65 | - |
45 | 1,08 | 1,3 | 1,71 | 2,12 | 2,42 | 2,71 | - | 3,01 | 3,3 | - | - | - | 4,49 | 4,93 | 5,77 |
47,6 | - | 1,37 | 1,81 | - | 2,57 | - | - | 3,2 | - | - | - | - | - | - | - |
48,6 | - | 1,4 | 1,85 | 2,3 | 2,63 | - | - | 3,27 | 3,58 | - | - | - | 4,89 | 5,38 | 6,3 |
50,8 | - | 1,47 | 1,94 | 2,41 | 2,75 | 3,08 | 3,31 | 3,43 | - | 3,97 | 4,08 | 4,63 | - | - | 6,63 |
54 | - | 1,56 | 2,07 | - | 2,93 | 3,29 | 3,54 | 3,65 | - | 4,24 | 4,36 | 4,95 | - | - | - |
57 | - | - | 2,19 | - | 3,1 | 3,48 | 3,74 | 3,87 | 4,25 | 4,49 | 4,62 | - | - | - | - |
60,5 | - | - | 2,32 | - | 3,3 | 3,71 | - | 4,12 | 4,52 | - | - | 5,59 | - | - | - |
63,5 | - | - | 2,44 | - | - | 3,9 | - | - | - | - | - | - | - | - | - |
65 | - | - | 2,5 | - | - | - | - | - | 4,88 | - | 5,31 | - | - | - | - |
68,9 | - | - | 2,66 | - | 3,78 | - | - | - | - | - | - | - | - | - | - |
70 | - | - | 2,7 | - | - | - | - | - | 5,27 | - | 5,74 | - | - | - | - |
75 | - | - | 2,9 | - | 4,12 | 4,63 | - | 5,16 | 5,67 | - |
