Tipo elíptico tubos Finned helicoidais lisos do permutador de calor de 2mm

Descrição de produto

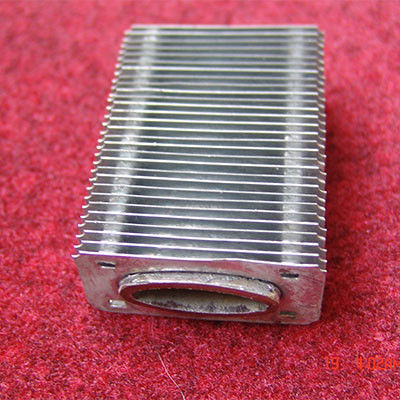

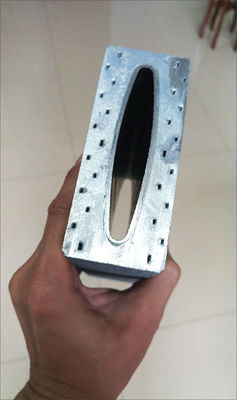

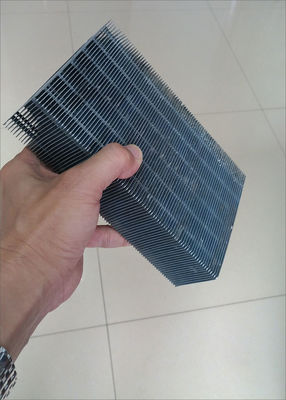

Tipo elíptico tubo Finned helicoidal dos tubos Finned do permutador de calor liso do tubo
O tubo finned elíptico [1] é um elemento da inversão térmica composto de um tubo elíptico do tubo da base e de umas aletas exteriores. Comuns são tubos finned retangulares elípticos, tubos finned elípticos elípticos, tubos finned redondos elípticos, tubos lisos elípticos espirais, tubos finned H-dados forma elípticos e assim por diante. Os tubos finned ovais estão recebendo a atenção devido a seu desempenho superior arredondar os tubos finned. Presentemente, os tubos finned elípticos foram amplamente utilizados em campos industriais tais como a refinação do etileno e de óleo. O tubo finned elíptico é usado como um elemento de grande eficacia da inversão térmica no equipamento da inversão térmica. A resistência pequena do fluxo fora da eficiência da inversão térmica do tubo e de calor elevado faz o estojo compacto do equipamento da inversão térmica, de pouco peso, eficiente e miniaturizado. Embora muitos resultados sejam conseguidos em sua pesquisa, há ainda muito trabalho de pesquisa a ser realizado.

Comprimento do tubo: Pelo cliente

Dimensão de seção transversal do tubo: 36 x 14 (milímetro X milímetro)

Espessura de parede do tubo: 2 milímetros

Dimensão de seção transversal do tubo de aleta: 55 x 26 (milímetro X milímetro)

Espessura da base da aleta: 0,3 milímetros

Passo da aleta: 2,4 milímetros (416 Fin/m)

Material do tubo: 10 # (tubo de China)

Material da aleta: SPCC

Característica:

(1) comparado com os tubos finned do redondo-tubo, os tubos finned elípticos são mais fáceis conseguir a disposição compacta, que reduz o volume total do permutador de calor inteiro, reduzindo desse modo a pegada.
(2) devido às características da forma do tubo finned elíptico, a resistência lateral do ar é pequena, e o coeficiente de transferência térmica entre os líquidos é aumentado; a resistência térmica no tubo é relativamente pequena, que aumenta a transferência térmica do líquido no tubo.
(3) a área da transferência térmica de um tubo finned elíptico é maior do que aquela de um tubo redondo com a mesma área de seção transversal. Isto é porque a periferia da transferência térmica do tubo elíptico é relativamente longa sob a mesma área de seção transversal.
(4) o tubo de aleta elíptico o mais de uso geral é a aleta de aço retangular, que tem de grande resistência, e o tubo baixo não é apropriado para congelar-se e rachar-se no inverno e tem uma vida útil longa.
(5) desde que o tubo finned elíptico pode ser arranjado mais compactamente, a primeira fila dos tubos tem um impacto maior na fileira traseira. O afastamento da aleta da fileira traseira dos tubos pode ser aumentado para reduzir a resistência do fluxo fora do tubo, mas o número de fileiras do tubo não deve ser demasiado grande.

Tipo elíptico tubo Finned helicoidal dos tubos Finned do permutador de calor liso do tubo
