Tubo Astm A519 da inversão térmica da dessanilização do Seawater do evaporador

Descrição de produto

Folha tubular da corrediça de ASTM A516 Gr.70 para a dessanilização do evaporador e do Seawater

A junção de expansão em forma de u é de uso geral em permutador de calor fixo do tubesheet.

Tem as vantagens da estrutura compacta e simples, da boa compensação e do preço baixo.

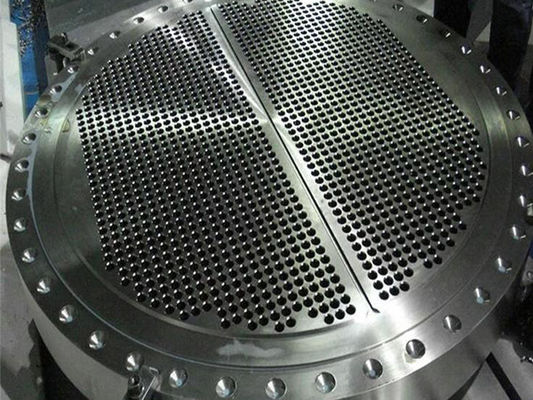

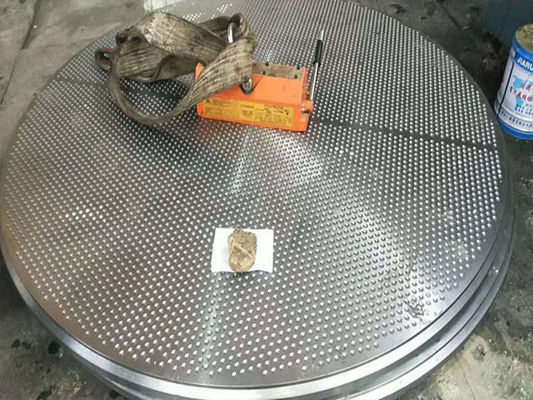

Tubesheet é um tipo do encaixe que fura um furo levemente maior do que o diâmetro exterior da tubulação na placa de aço circular,

penetra a tubulação, soldas e fixa-a. No cálculo de tubesheet fixo, o esforço axial do escudo, o esforço axial do tubo da inversão térmica e a força extraível Q entre o tubo da inversão térmica e o tubesheet são calculados de acordo com várias condições de trabalho com diferença da temperatura.

Se um deles não pode estar conformes as condições da força (ou a estabilidade), é necessário ajustar junções de expansão. No cálculo da verificação da força de tubesheet fixo, quando a espessura do tubesheet é determinada e nenhuma junção de expansão está ajustada, às vezes a força do tubesheet não é bastante. Depois que a junção de expansão é ajustada, a espessura do tubesheet pode cumprir as exigências. Neste tempo, as junções de expansão podem igualmente ser ajustadas para reduzir o tubesheet, mas depende da avaliação detalhada da dificuldade do consumo material, da fabricação, da segurança e do efeito econômico.
