Tubo de aço da precisão estirada a frio sem emenda do SAE J524 para o veículo com certificação do ISO 9001

Informação Básica
Lugar de origem: China
Marca: TORICH
Certificação: ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS
Número do modelo: SAE J524
Quantidade de ordem mínima: 5 toneladas
Preço: USD 600-1200 ton

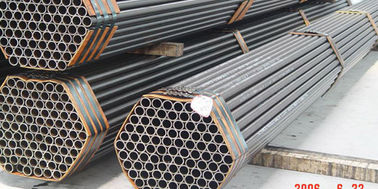

Detalhes da embalagem: óleo antiferrugem em pacotes sextavados
Tempo de entrega: 5-8 semanas
Termos de pagamento: L/C, D/A, D/P, T/T
Habilidade da fonte: 60000 toneladas pelo ano
Informação detalhada
Padrão: SAE J524 Material: Baixo aço carbono
Escala do tamanho: O.D.: 6-88.9mm W.T.: 1-15mm L: De acordo com a ordem do cliente Fabricação: Estirado a frio sem emenda
Tratamento do coração: Recozido, brilhante recozido Característica: Tubulação
Aplicações: Para dobrar-se e alargar-se às peças de automóvel MTC: EN10204 3.1B
Realçar:

tubulação sem emenda da precisão

,

tubulações e tubos da precisão


Descrição de produto

Tubo de aço da precisão estirada a frio sem emenda do SAE J524 para o veículo com certificação do ISO 9001



Detalhe rápido:

Padrão:  Tubulação de aço sem emenda do SAE J524
                           Baixa tubulação sem emenda do aço carbono J524 recozida dobrando-se e alargando-se




Tubo de aço da precisão estirada a frio sem emenda do SAE J524 para o veículo


Escala do tamanho:

O.D.: 6-88.9mm



W.T.: 1-15mm



L: De acordo com a ordem do cliente





Aplicações:  para dobrar-se e alargar-se às peças de automóvel




Fabricação:
A tubulação é tamanho estirado a frio e após a formação será recozida em tal maneira a respeito do produto acabado do produto

quais cumprem a exigência do SAE J524 e a exigência de cliente.

DIMENSÕES E TOLERÂNCIAS

Tabela 1 - TUBULAÇÃO FORA da TOLERÂNCIA de DIAMATER
Tubulação nominal OD milímetro ±mm da tolerância
Até 25,4 0,10
Sobre 25,4 a 38,1 inclusivos 0,15
Sobre 38,1 a 50,8 inclusivos 0,20
Sobre 50,8 a 88,9 inclusivos 0,25
A tolerância do PESO será não mais de 10%





Material:

A tubulação fez do aço do baixo-carbono que confirma à seguinte composição quimica.

Tabela 2 - EXIGÊNCIAS QUÍMICAS
Elemento %
Carbono 0,18 máximo
Manganês 0,30 a 0,60
Phosphpris 0,040 máximo
Enxofre 0,050 máximo



PROPRIEDADES MECÂNICAS:

A tubulação terminada tem propriedades mecânicas de seguir a tabela:



Tabela 3 - PROPRIEDADES MECÂNICAS
       Propriedades        Valor
  Renda a força, minuto   Mpa 170
  Strenth final, minuto   Mpa 310
  Alongamento em 50mm, minuto   30%
  Dureza (Rockwell B), máximo   65,00


tubulação sem emenda do aço carbono da compra baixa recozida para o fabricante da dobra e do alargamentobaixa tubulação sem emenda barata do aço carbono recozida para fornecedores da dobra e do alargamento



Qualidade:

Os comprimentos da tubulação terminada são razoavelmente retos e têm as extremidades lisas livres das rebarbas.

A tubulação está livre da escala e dos defeitos prejudiciais e tem um revestimento workmanlike.

As imperfeições de superfície tais como a manipulação de marcas, morrem marcas, ou os poços rasos não serão considerados prejudiciais

os defeitos forneceram as imperfeições estão dentro da tolerância especificada para a espessura do diâmetro e de parede.

A remoção de tais imperfeições de superfície não é exigida.



EXIGÊNCIAS DE DESEMPENHO:

A tubulação terminada encontra satisfatoriamente os seguintes testes de desempenho em SAE J1677

  • Aplainando o teste
  • Teste de alargamento
  • Teste aplainando reverso
  • Teste da expansão
  • Teste de dureza
  • Teste elástico
  •
  • Teste do alongamento
  • Teste de prova da pressão


PUBLICAÇÕES DO SAE PARA STNADARDS RELACIONADO:

SAE J409    Análise de produto - variações permissíveis da análise química especificada de um calor ou de um molde
Molde do aço
Teste e procedimentos do SAE J1677 para a tubulação do níquel do aço e do cobre

SAE J514    Encaixes de tubo hidráulicos

SAE J533    Alargamentos para a tubulação

Pressão de funcionamento da referência do SAE J1065 Norminal para a tubulação hidráulica de aço

Encaixe do SAE J1453 - O Ring Face Seal

O SAE J2551 recomendou práticas para o maestro fluido Metallic Tubing Applications

Tubulação do aço carbono do SAE J2592 para o uso geral - testes Nondestructive compreensivos para o carbono
Tubulação de aço

Maestro metálico Assemblies do tubo do SAE J2658 para o poder fluido e o uso geral - métodos do teste
para os conjuntos de tubo metálicos hidráulicos do poder fluido



Publicações de ASTM:
ASTM A513 Elétrico-Resistência-soldou o carbono e liga a tubulação de aço
Especificação padrão de ASTM A519 para o carbono sem emenda e para ligar a tubulação mecânica de aço
Especificações padrão de ASTM A450/A-450M para exigências gerais para o carbono, liga Ferritic e
 Tubulação austenítica do aço de liga



Publicações do ISO:

ISO 3304     Tubos de aço da precisão sem emenda lisa do fim, condições técnicas para a entrega



ISO 5598     Sistemas de energia fluidos e componentes - vocabulário



Conexões de tubo metálicas do ISO 8434-2 para o poder fluido e o uso geral - parte: 2 encaixes do alargamento 37°



Conexões de tubo metálicas do ISO 8434-3 para o poder fluido e o uso geral - parte: 3 encaixes de ORFS



ISO 10583   Poder fluido hidráulico - métodos do teste para conexões de tubo



ISO 10763   Poder fluido hidráulico - tubos de aço do Liso-fim, os sem emenda e soldada - dimensões e

pressão de trabalho nominal.
