Tubo sem emenda estirado a frio OD 120-400mm do cilindro telescópico durável

Informação Básica
Lugar de origem: China
Marca: Torich
Certificação: ISO 9001-2008 ISO14001 TS16949 DNV
Número do modelo: GB/T3639、 EN10305-1 DO、 GB/T8713: 、 2002 EN10305-2: 2002、 DO、 GB/T15912008 GB/T17396-2009 DO、 ASTM A
Quantidade de ordem mínima: 5MT
Preço: USD1200-1500 Per ton
Detalhes da embalagem: lubrifique a proteção nos pacotes ou em umas caixas da caixa ou em umas caixas de madeira
Tempo de entrega: 30-45 dias
Termos de pagamento: L / C, T / T
Habilidade da fonte: 6000MT/month
Informação detalhada
Tipo:: Tubo do cilindro hidráulico Material:: 20#、 E355 do、 27SiMn do、 25Mn do、 Q345D do、 Q345B do、 45#
O.D.: 40-400mm W.T.: ≥5mm
Técnica:: Tração fria Liga ou não:: Não-liga
Comprimento: Até 12000mm de acordo com a exigência de cliente Lugar de origem: Zhejiang, China (continente)
Tratamento de superfície: Como o cliente exigido
Realçar:

tubo afiado do cilindro hidráulico

,

Tubulação do cilindro hidráulico


Descrição de produto



Tubo sem emenda estirado a frio OD 40-400mm do cilindro telescópico durável







Material: 20#, 45#, Q345B, Q345D, 25Mn, 27SiMn, E355



 Tubo pneumático do cilindro Tubo hidráulico de Cylilnder

Identificação milímetro

OD milímetro

Espessura (milímetro)

Unitweigh
 (kg/m)

Identificação milímetro

OD milímetro

Espessura (milímetro)

Unitweigh
 (kg/m)
90 100 5 11,71 50 60 5 6,78
50 63 6,5 9,06
100 110 5 12,95 50 65 7,5 10,63
50 70 10 14,8
125 135 5 16,03 56 66 5 7,52
60 70 5 8,01
140 152 6 21,6 60 73 6,5 10,66
60 80 10 17,26
150 160 5 19,11 63 76 6,5 11,14
63 80 8,5 14,99
160 170 5 20,34 63 83 10 18
65 75 5 8,63
160 172 6 24,56 65 80 7,5 13,41
70 80 5 9,25
180 194 7 32,28 70 83 6,5 12,26
70 86 8 15,39
200 214 7 35,73 70 90 10 19,73
75 90 7,5 15,26
200 216 8 41,03 75 95 10 20,96
80 93 6,5 13,87
200 219 9,5 49,08 80 95 7,5 16,18
80 100 10 22,19
250 266 8 50,9 80 102 11 24,68
80 108 14 32,45
250 273 11,5 74,16 85 98 6,5 14,67
85 100 7,5 17,11
300 320 10 76,45 85 105 10 23,43
90 102 6 14,2
320 340 10 81,38 90 105 7,5 18,03
90 108 9 21,97
400 426 13 132,4 90 110 10 24,66
90 114 12 30,18



Tubo de aço estirado a frio da elevada precisão usado para o cilindro hidráulico e o cilindro pneumático

 Tubo hidráulico de Cylilnder  Tubo hidráulico de Cylilnder

Identificação milímetro

OD milímetro

Espessura (milímetro)

Unitweigh
 (kg/m)

Identificação milímetro

OD milímetro
Espessura (milímetro)
Unitweigh
 (kg/m)
100 115 7,5 19,88 140 178 19 74,5
100 118 9 24,19 150 168 9 35,29
100 121 10,5 28,61 150 170 10 39,46
100 127 13,5 37,79 150 175 12,5 50,09
110 127 8,5 24,84 150 180 15 61,03
110 130 10 25,59 160 180 10 41,92
110 133 11,5 34,46 160 184 12 50,9
110 140 15 46,24 160 188 14 60,07
115 131 8 24,27 160 190 15 64,73
115 135 10 30,83 160 194 17 74,2
115 138 11,5 35,87 170 203 16,5 75,88
115 140 12,5 39,3 175 194 9,5 43,22
120 135 7,5 23,58 180 200 10 46,85
120 140 10 32,06 180 203 11,5 54,31
120 142 11 35,54 180 210 15 72,13
120 146 13 42,64 180 214 17 82,59
125 140 7,5 24,51 180 219 19,5 95,93
125 146 10,5 35,09 200 225 12,5 65,5
125 148 11,5 38,71 200 230 15 79,53
125 150 12,5 42,38 200 235 17,5 93,86
125 152 13,5 46,11 200 245 22,5 123,45
125 156 15,5 53,7 220 250 15 86,93
125 159 17 59,53 220 273 26,5 161,09
130 152 11 38,25 250 280 15 98,02
130 156 13 45,84 250 299 24,5 165,84
130 160 15 53,64 280 325 22,5 167,84
135 160 12,5 45,47 280 351 35,5 276,2
140 160 10 36,99 300 351 25,5 204,68
140 163 11,5 42,96 300 377 38,5 321,38
140 166 13 49,05 320 351 15,5 128,24
140 168 14 53,17 320 377 28,5 244,93





  Tamanho de Inchin do tubo (unidade: polegada)

  Identificação 1 1/2” 2" 2 1/2” 3" 3 1/2”
  Identificação 4" 5" 6"  /  /





tubos da Frio-tração para os cilindros telescópicos

Especificação de aço soldada do tubo da tração fria EN10305-2
        Categoria & circunstância E355+SR
              Y.S ≥540N/mm2
              T.S ≥640N/mm2
                Elogation % ≥15%
               Valor do impacto ≥27 J (- 20℃, 10*10*55)
          Dureza da identificação HB180-210
            Aspereza da identificação  ≤1.2um
         Aspereza do OD ≤3.2um
                Concentricidade ≤2%
                Ovality ≤0.2mm
                Retidão ≤0.3mm/m
              N.D.T ET+UT

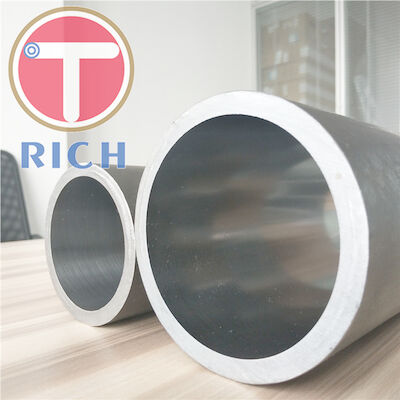

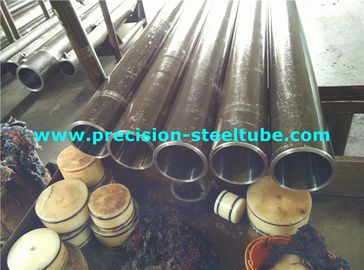

Tubo sem emenda estirado a frio OD 120-400mm do cilindro telescópico durável 0 Tubo sem emenda estirado a frio OD 120-400mm do cilindro telescópico durável 1

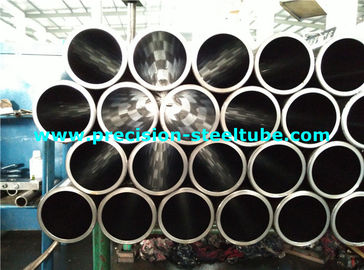

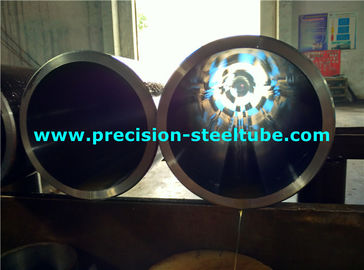

Tubo sem emenda estirado a frio OD 120-400mm do cilindro telescópico durável 2 Tubo sem emenda estirado a frio OD 120-400mm do cilindro telescópico durável 3
