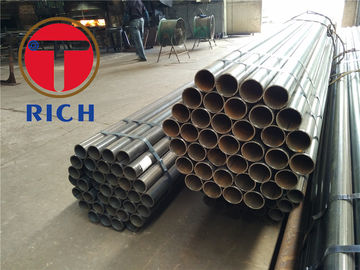

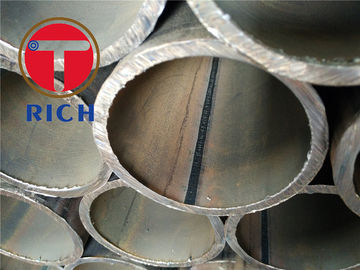

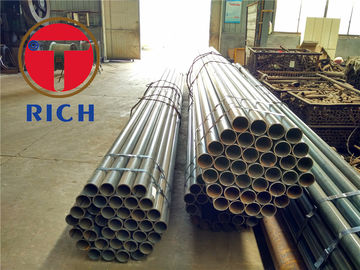

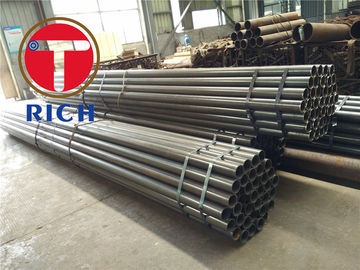

O EN redondo 10217-2 soldou os tubos de aço P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL

Descrição de produto

EN10217-2 soldou os tubos de aço P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL

EN10217-2 soldou os tubos de aço para a pressão purposes - as condições técnicas da entrega -
Parte 2:  Tubos soldados bondes do aço da não-liga e de liga com propriedades elevados especificadas da temperatura

Material:
Inteiramente aço calmado, aço da grão fina com um tamanho de grão ferritic.

Nomes de aço:
De acordo com EN10027-1 e CR10260

Fabricação:
Alta frequência de HFW soldada
VIU o arco submerso - emenda do longiditudinal - SAWH soldado
                                                - emenda helicoidal - SAWL

Procedimento de soldadura:
Os testes e a inspeção do procedimento de soldadura para os tubos soldados ard submersos (da SERRA) são testemunhados e aprovados de acordo com EN10217-1

Apperance e general:
As áreas da solda estão livres das quebras, da falta da fusão e da falta da penetração
Os tubos estão livres dos defeitos de superfície externos que podem ser detectados pelo exame visual.

Escape-tigthtness:

Os tubos passarão um teste hidrostática ou o teste eletromagnético para a escape-tensão

Não - testes destrutivos:

O comprimento completo da emenda da solda ahll de todos os tubos do EW e do BW seja sujeitado ao teste destrutivo da não - para a detecção de imferfections longitudinais

O comprimento completo do seaml da solda do todo o CONSIDEROU que os tubos subjuected ao teste destrutivo da não - para a detecção de imperfeições.

Retidão:

O desvio da retidão, de nenhum comprimento L do tubo, não excederá 0.0015L.

Os desvios da retidão sobre nenhum um comprimento do medidor não devem 3mm exeed.

Preparação das extremidades:

Os tubos serão entregados com as extremidades do corte do quadrado. Os objetivos estarão livres das rebarbas excessivas.

Composição quimica:







EN10217-1 parte 1:  tubos de aço da Não-liga com propriedades especificadas da temperatura ambiente

EN10217-2 parte 2:  Tubos soldados bondes do aço da não-liga e de liga com elevado especificado
                                     propriedades da temperatura

EN10217-3 parte 3:  Tubos do aço da grão fina da liga

EN10217-5 parte 4:  Tubos de aço soldados bondes da não-liga com baixa temperatura especificada
                                     propriedades

EN10217-5 parte 5:  Tubos de aço soldados da não-liga do arco submerso com ponto baixo especificado
                                      propriedades da temperatura

EN10217-6 parte 6:  Tubos de aço soldados da não-liga do arco submerso com ponto baixo especificado
                                      propriedades da temperatura

EN10217-7 parte 7:  Tubos de aço inoxidável.


Referências normativas:
EN 760, materiais de consumo de solda - fluxos para a soldadura de arco submersa - classificação

EN 895, testes destrutivos em soldas em materiais metálicos - teste elástico transversal

EN 910, testes destrutivos na solda em materiais metálicos - teste da curvatura

EN1321, testes destrutivos em soldas nos materiais metálicos - macroscópicos e exame microscópico
                das soldas

EN10002-1, materiais metálicos - testes elásticos - parte 1:  Método do teste na temperatura ambiental

EN10002-5, materiais metálicos - testes elásticos - parte 5:  Método de tesing na temperatura elevado

EN10020, definições e classificação das categorias de aço

EN10021, exigências de entrega techical gerais para o aço e produtos do ferro

EN10027-1, sistemas destrutivos de aços - parte 1:  Nomes de aço, símbolos do princípio.

EN10027-2, sistemas da designação para aços - parte 2:  Sistemas numéricos.

EN10045-1, materiais metálicos - teste de impacto de Charpy - parte 1: Teste o método

EN10052, vocabulário de termos do tratamento térmico de produtos ferrosos

EN10204, produtos metálicos - tipos de documentos da inspeção

Tubos de aço de EN10200, sem emenda e soldada - dimensões e massas pelo comprimento de unidade

EN10233, materiais metálicos - tubos - aplainando o teste

EN10234, materiais metálicos - tubos - derivam o teste de expansão

EN10236, materiais metálicos - tubos - anéis que expandem o teste

EN10237, materiais metálicos - tubos - soam o teste elástico

EN10246-1, não - testes destrutivos da parte de aço 1 dos tubos:  Testes eletromagnéticos automáticos de
                     (exceto o arco submerso soldado) tubos de aço ferromagnetic sem emenda e soldados para
                     verificação do leaktightness hidráulico

EN10246-3, não - Tesing destrutivo dos tubos de aço - parte 3:  Testes automáticos da corrente de redemoinho de sem emenda
                     e (exceto submerso arco-soldado) tubos de aço soldados para a detecção de imperfeições.

EN10246-5, não - testes destrutivos dos tubos de aço - parte 5: Magnético periférico completo automático
                     transdutor/teste impermeabilidade do fluxo de sem emenda e soldado (exceto submerso arco-soldado)
                     tubos de aço ferromagnetic para a detecção de imperfeições longitudinais

EN10246-6, não - Tesing destrutivo dos tubos de aço - parte 6: Testes ultrassônicos periféricos completos automáticos de
                     tubos de aço sem emenda para a detecção de imperfeições transversais.

EN10247-7, não - testes destrutivos dos tubos de aço - parte 7: Testes ultrassônicos periféricos completos automáticos de
                     (exceto o arco submerso soldado) tubos de aço sem emenda e soldados para a detecção de
                     imperfeições longitudinais.

EN10246-8, não - testes destrutivos dos tubos de aço - parte 8: Testes ultrassônicos automáticos da solda
                     emenda dos tubos soldados bondes para a detecção de imperfeições longitudinais.

EN10246-9, não - testes destrutivos dos tubos de aço - parte 9: Testes ultrassônicos automáticos da solda
                     emenda dos tubos arco-soldados submersos para a detecção de longitudinal e/ou
                     imperfeições transversais.

EN10246-10, não - testes destrutivos dos tubos de aço - parte 10: Testes radiográficos da solda
                       emenda fusão automática dos tubos arco-soldados para a detecção de imperfeições.

EN10246-14, não - testes destrutivos dos tubos de aço - parte 14: Testes ultrassônicos automáticos do
                       (exceto o arco submerso soldado) tubos de aço sem emenda e soldados para a detecção de laminar
                       imperfeições

EN10246-15, não - testes destrutivos dos tubos de aço - parte 15: Testes ultrassônicos automáticos da tira/placa
                       usado na fabricação dos tubos de aço para a detecção de imperfeições laminares

EN10246-16, não - testes destrutivos dos tubos de aço - parte 16: Testes ultrassônicos automáticos da área
                       junto à emenda da solda dos tubos de aço soldados para a detecção de imperfeições laminares

EN10246-17, não - testes destrutivos dos tubos de aço - parte 17: Testes ultrassônicos automáticos de extremidades do tubo
                       dos tubos de aço sem emenda e soldados para a detecção de imperfeições laminares

EN10256, não - testes destrutivos dos tubos de aço - qualificação e competência do nível 1 e do nível 2
                       Pessoais do NDT
