Tubo de Aço Sem Costura ASTM A53 Grau B ST52 e Tubo de Aço Oval com Dimensão Externa Principal de 10-420 mm

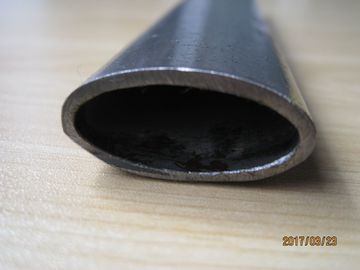

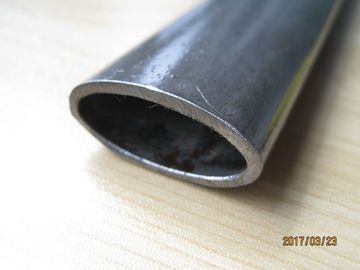

Os tubos ovais e elípticos de aço sem costura ASTM A53 e DIN 1629 ST35-ST52 são seções ocas de aço carbono fabricadas por produção de tubos sem costura, seguida de trefilação a frio controlada, laminação a frio ou conformação de perfil de precisão. Eles são adequados para componentes que exigem menor altura de perfil, maior rigidez direcional, superfícies lisas e uso mais eficiente do espaço de instalação do que tubos redondos convencionais.

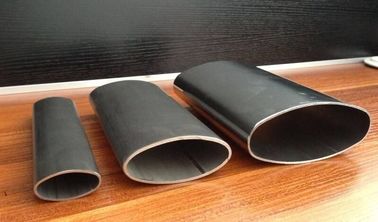

Perfis ovais, elípticos e ovais com lados planos podem ser fabricados de acordo com desenhos do cliente. Parâmetros críticos como eixo maior, eixo menor, espessura da parede, raio de canto, torção, retilinidade e simetria da seção transversal devem ser especificados separadamente no pedido de compra.

O eixo maior, o eixo menor, a espessura da parede, o raio do perfil e a simetria da seção são inspecionados independentemente. Isso é mais confiável do que descrever um tubo oval apenas por um diâmetro externo equivalente.

Para montagens de precisão, o desenho de compra recomendado deve incluir: Dimensão externa maior × dimensão externa menor × espessura da parede × comprimento. O desenho também deve definir o desvio permissível do eixo maior, o desvio do eixo menor, a torção, a retilinidade e o raio do canto ou da transição.

Um tubo oval tem diferentes momentos de inércia em relação aos seus eixos maior e menor. Isso permite que os projetistas orientem o tubo de modo que maior rigidez seja obtida na direção principal de carregamento sem aumentar a altura geral do perfil.

A rigidez final depende da geometria completa da seção e deve ser verificada a partir do desenho aprovado, em vez de estimada a partir de um diâmetro nominal de tubo redondo.

A trefilação a frio ou a conformação de perfil controlada pode produzir uma superfície externa uniforme adequada para pintura, revestimento em pó, galvanoplastia, soldagem e usinagem subsequente. A rugosidade da superfície e as marcas longitudinais permitidas devem ser acordadas antes da produção quando o tubo for usado como um componente exposto.

As ferramentas de perfil, a relação de redução, a lubrificação e a sequência de tratamento térmico são controladas para reduzir o afinamento excessivo da parede nas extremidades do eixo maior. A espessura da parede deve ser medida em várias posições ao redor da seção transversal, em vez de em apenas um ponto.

O tratamento térmico pode ser selecionado de acordo com o equilíbrio necessário entre resistência, alongamento, dureza, soldabilidade e desempenho de conformação. O ST35 ou ST45 normalizado é geralmente selecionado para componentes que requerem boa conformação e soldagem, enquanto o ST52 é selecionado quando é necessária maior resistência estrutural.

Compradores profissionais frequentemente descobrem que os fornecedores citam apenas um "diâmetro externo" para um tubo não redondo. Isso é insuficiente para um perfil oval.

Cada perfil personalizado pode ser controlado usando um desenho aprovado que identifica:

Este método de inspeção reduz a interferência na montagem e o ajuste inconsistente entre os lotes de produção.

ASTM A53 especifica tubos de aço pretos ou galvanizados soldados e sem costura e é baseada principalmente em dimensões de tubos redondos. ASTM A369 cobre tubos de parede espessa forjados e perfurados para serviço em alta temperatura. Nenhuma das normas define sozinha todos os requisitos dimensionais para uma seção oval conformada a frio.

Por esse motivo, os pedidos podem ser gerenciados por meio de dois requisitos coordenados: Material e propriedades mecânicas de acordo com a norma de material selecionada, e geometria oval final, tolerâncias, retilinidade, torção, condição da superfície e comprimento de acordo com o desenho aprovado ou norma de tubo de precisão acordada.

Isso evita uma alegação incorreta de que uma seção oval específica de desenho satisfaz automaticamente todas as disposições dimensionais de uma norma de tubo redondo.

Os testes podem ser selecionados de acordo com o processo de fabricação pretendido e a condição de serviço.

• Para montagens soldadas, a composição química, as propriedades de tração, a soldabilidade e a limpeza da superfície são priorizadas
• Para peças dobradas, o alongamento, a dureza, o afinamento da parede e a distorção da seção são verificados
• Para peças estruturais relacionadas à segurança, ensaios de tração, ensaios de aplainamento, ensaios ultrassônicos ou de corrente parasita, relatórios dimensionais e números de lote de calor rastreáveis podem ser fornecidos

Este plano de inspeção evita testes desnecessários, garantindo ao mesmo tempo que as características críticas do componente acabado sejam verificadas.

Tubo de aço oval sem costura ST52 pode ser usado para fabricar um corrimão protetor de cabine de trator. A seção oval fornece uma superfície de pegada confortável, projeção reduzida da estrutura da cabine e maior resistência à flexão quando o eixo maior está orientado na direção principal de carregamento.

Para este produto, o desenho de compra deve definir o perfil do tubo, o raio de dobra, o comprimento reto entre as dobras, o aplainamento admissível após a dobra, a posição da junta de solda, o sistema de revestimento e as dimensões finais do acessório. O tubo também deve ser testado quanto a rachaduras e afinamento excessivo da parede após a dobra.
