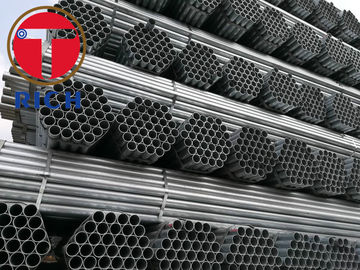

BS 1387 Padrão Q195 SS400 Tubos de aço galvanizado soldados em forma redonda para aplicações estruturais

O tubo de aço galvanizado soldado BS 1387 é um tubo circular de aço carbono destinado a serviços estruturais rosqueados, soldados e gerais. Geralmente é fornecido com extremidades lisas, rosqueadas ou rosqueadas e com soquete e com superfície revestida de zinco ou preta.

Para uma aquisição tecnicamente precisa, a especificação do tubo e o tipo de matéria-prima devem ser indicados separadamente.A BS 1387 define os requisitos do tubo acabado, enquanto Q195 e SS400 são designações de material base sob GB/T 700 e JIS G 3101, respectivamente.Eles não devem ser tratados automaticamente como classes BS 1387 sem confirmar a conformidade dimensional, mecânica, de revestimento, rosqueamento e teste do tubo acabado.

O processo ERW longitudinal permite diâmetro externo, espessura de parede e circularidade estáveis ​​para rosqueamento, perfilagem, dobra, soldagem e montagem mecânica. As tolerâncias dimensionais devem ser selecionadas a partir do padrão do tubo pedido e não do padrão da matéria-prima.

A BS 1387 tradicionalmente classifica os tubos em séries leves, médias e pesadas. A série selecionada determina a espessura e a massa da parede por metro. Substituir um tubo estrutural geral com o mesmo diâmetro nominal não é suficiente, a menos que seu diâmetro externo real, espessura da parede, compatibilidade de rosca e requisitos de teste de pressão ou vazamento sejam verificados.

A camada de zinco fornece proteção sacrificial ao substrato de aço. A durabilidade do revestimento depende da massa de zinco, da continuidade do revestimento, da categoria de exposição, da condensação, da contaminação por cloretos, da proteção das arestas de corte e dos danos durante dobramento ou instalação.

O tubo pode ser fornecido com extremidade lisa, rosqueado ou rosqueado e encaixado. Roscas, preparação final, condição do revestimento e soldabilidade devem ser especificadas na fase de pedido. As superfícies galvanizadas devem ser preparadas localmente antes da soldagem e os fumos de soldagem devem ser controlados através de um procedimento de ventilação industrial apropriado.

Q195 oferece conformabilidade relativamente alta e é adequado para fabricação de serviços leves. Q235B fornece um nível de resistência mais alto para estruturas soldadas em geral. SS400 é uma classe estrutural JIS com limite de escoamento mínimo de 245 MPa para espessuras de até 16 mm. O legado Q345B oferece maior resistência, mas a aquisição atual de GB/T 1591 normalmente deve avaliar os graus da série Q355 em vez de assumir que Q345B continua sendo a designação atual.

Um problema frequente de aquisição é encomendar "tubo BS 1387 Q195 SS400" sem definir qual requisito controla o tubo acabado.

Separamos a especificação de compra em:

• Padrão de tubo acabado
• Classe de aço base
• Série dimensional
• Rota de fabricação
• Rota de revestimento e massa de revestimento
• Preparação final
• Nível de inspeção e teste

Isso evita que a matéria-prima Q195 ou SS400 seja apresentada incorretamente como prova automática de conformidade com a BS 1387. SS400 é uma designação geral de aço estrutural sob JIS G 3101, em vez de um tipo de tubo BS 1387 dedicado.

Os compradores geralmente recebem cotações que indicam apenas “galvanizado”, sem identificar se o material é pré-galvanizado ou galvanizado após a soldagem.

Nós definimos:

• Rota de galvanização
• Massa ou espessura mínima de zinco
• Método de reparo de costura de solda
• Requisitos de revestimento interno e externo
• Requisitos de reparo de corte
• Teste de adesão de revestimento
• Método de medição de espessura de revestimento

Isso permite que o comprador avalie o tubo de acordo com o ambiente real atmosférico, de condensação interna ou de fabricação, em vez de depender de um acabamento galvanizado indefinido.

O tamanho nominal do tubo não representa diretamente o diâmetro externo medido. Um tubo roscado nominal de 1 polegada, por exemplo, não é um tubo com diâmetro externo real de 25,4 mm.

Antes da produção, podemos confirmar:

• Diâmetro externo real
• Espessura e série da parede
• Tamanho da rosca e padrão da rosca
• Compatibilidade de soquete
• Tolerância de comprimento
• Esquadria final
• Ovalidade
• Retidão
• Massa por metro

Isso reduz incompatibilidade de rosca, vazamento no acoplamento, interferência no dispositivo e retrabalho na instalação. A ISO 65 trata de forma semelhante tubos rosqueados de aço carbono através de séries dimensionais definidas, em vez de apenas dimensões nominais em polegadas.

O tubo pode ser usado para fabricar umarco de telhado de estufa comercial.

Para esta aplicação, o comprador deve definir o diâmetro externo, espessura da parede, rota de revestimento de zinco, raio de curvatura, ovalidade após dobra, orientação da costura de solda, limite de escoamento mínimo e método de reparo local para áreas perfuradas ou cortadas. A tubulação Q195 pré-galvanizada é adequada para arcos leves quando o projeto estrutural permite, enquanto graus de maior resistência podem ser selecionados para vãos mais longos ou maiores cargas de vento e neve.

As dimensões finais do tubo e a classificação estrutural devem ser verificadas pelo projetista da estufa. Esta descrição do produto não substitui cálculos estruturais específicos do projeto.

Os valores a seguir são limites máximos típicos de análise térmica dos padrões de materiais referenciados. O sufixo exato da classe, a prática de desoxidação, a espessura do produto e a edição padrão solicitada devem ser indicados no pedido de compra.

Os itens de inspeção recomendados incluem:
