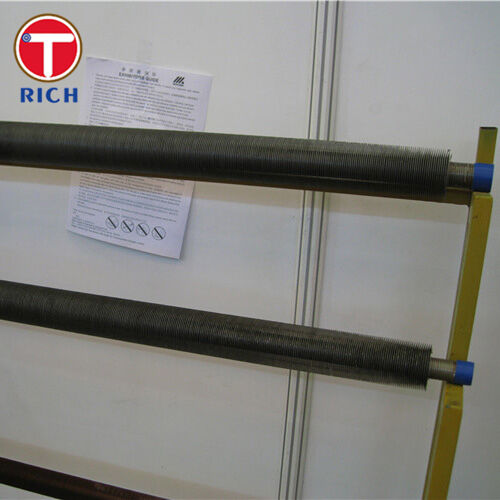

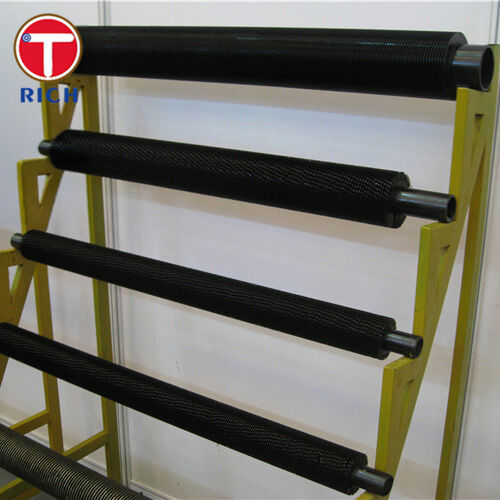

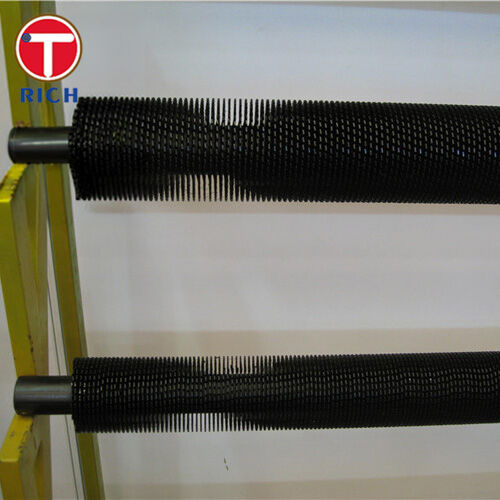

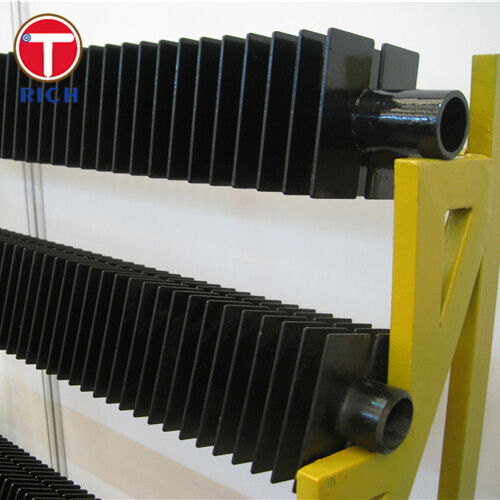

Tubos de alumínio tipo G com barras mecânicas de bloqueio para projeto térmico amplo e compatibilidade com tubos de base larga

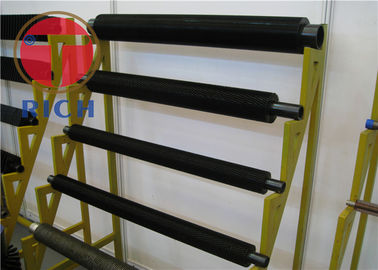

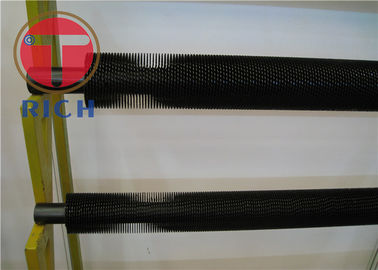

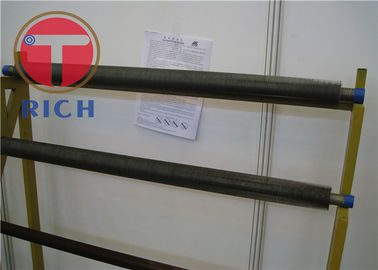

Os tubos aletados de alumínio tipo G são tubos aletados mecanicamente embutidos, projetados para transferência de calor eficiente do lado do ar em trocadores de calor industriais. A fita aletada de alumínio é enrolada em uma ranhura helicoidal usinada no tubo base e, em seguida, travada mecanicamente, proporcionando maior retenção da aleta e contato térmico mais estável do que construções simples de aletas enroladas. Esta estrutura é amplamente utilizada em resfriadores de ar, economizadores, condensadores e outros equipamentos de transferência de calor onde durabilidade, resistência controlada do lado do ar e serviço confiável a longo prazo são necessários. Os tubos aletados tipo G são comumente produzidos com tubos base de aço carbono, aço liga, aço inoxidável ou alumínio, enquanto o material da aleta é tipicamente alumínio.

• Travamento mecânico da aleta

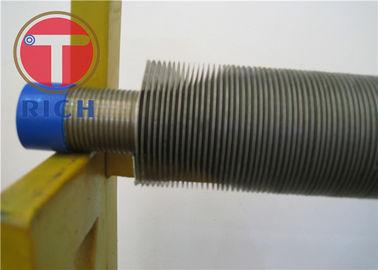

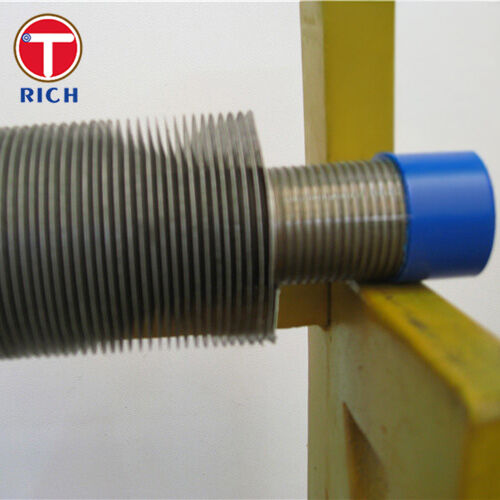

  A aleta de alumínio é embutida em uma ranhura usinada e fixada mecanicamente ao tubo base, melhorando a estabilidade da aleta durante o serviço e os ciclos térmicos.
• Ampla faixa de geometria para projeto térmico
  O diâmetro externo do tubo base varia de12 mm a 219 mm, espessura da parede de1,2 mm a 6,0 mm, altura da aleta de8 mm a 30 mm, espessura da aleta de0,8 mm a 3,0 mm, e passo da aleta de2,0 mm a 20 mm, permitindo correspondência precisa com a carga de transferência de calor e os alvos de queda de pressão do lado do ar.
• Ampla compatibilidade de tubo base
  O produto pode ser fabricado em tubos base de aço carbono, aço liga, aço inoxidável ou alumínio, permitindo que um conceito de aletagem atenda a aplicações de trocadores de calor HVAC, petroquímicas, de utilidades e de processos gerais.

• Preocupação: O grau do tubo base é realmente adequado para serviço em trocador de calor, ou é apenas um material de tubulação geral?
  Nós combinamos o tubo base com a carga operacional. Para serviço em trocadores de calor e condensadores, a ASTM A179 é especificamente destinada a tubos de trocadores de calor e condensadores de aço carbono de baixo carbono trefilados a frio sem costura, enquanto a ASTM A192 e a ASTM A210 são destinadas a serviço em caldeiras e superaquecedores. Opções de aço inoxidável como a ASTM A213 TP304 são usadas quando resistência à corrosão e maior confiabilidade de serviço são necessárias.
• Preocupação: Os documentos de aquisição separarão claramente a especificação do tubo base da especificação do material da aleta?
  Sim. Definimos o produto por dois sistemas de materiais: opadrão e grau do tubo basee omaterial da aleta de alumínio. Isso é importante porque o desempenho da barreira de pressão vem do padrão do tubo base, enquanto a superfície externa de transferência de calor vem da fita aletada. Essa distinção simplifica a revisão do MTC e a aprovação técnica.
• Preocupação: O tubo aletado pode ser selecionado pelas condições operacionais reais em vez de um tamanho genérico de catálogo?
  Sim. As faixas disponíveis de diâmetro externo, espessura da parede, altura da aleta, espessura da aleta e passo da aleta permitem a configuração de acordo com a carga térmica, queda de pressão permitida, intervalo de limpeza e requisitos de manuseio estrutural. Isso é especialmente importante para resfriadores de ar e economizadores industriais, onde a geometria tem um efeito direto no desempenho do trocador.

• ASTM: ASTM A179 para tubos de trocadores de calor e condensadores; ASTM A192 para tubos de caldeiras de alta pressão; ASTM A210/SA210 para tubos de caldeiras e superaquecedores de aço carbono médio sem costura; ASTM A106/A53 para tubos de aço carbono; ASTM A213 para tubos de trocadores de calor de aço liga ferrítico e austenítico sem costura.
• EN: Padrões EN podem ser fornecidos mediante acordo para materiais de tubo equivalentes e fita aletada de alumínio.
• GOST: Equivalentes GOST podem ser fornecidos para aquisição de exportação baseada em projeto.
• JIS: Equivalentes JIS podem ser fornecidos onde o roteamento de material japonês for necessário.
• GB: Equivalentes GB podem ser combinados para projetos domésticos ou de dupla norma.

Produto específico: feixes de tubos aletados pararesfriadores de óleo lubrificante resfriados a ar.
