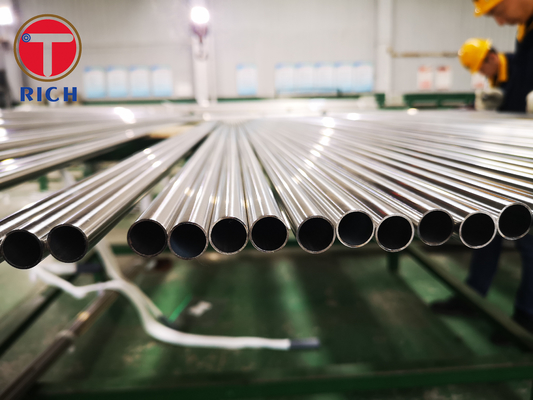

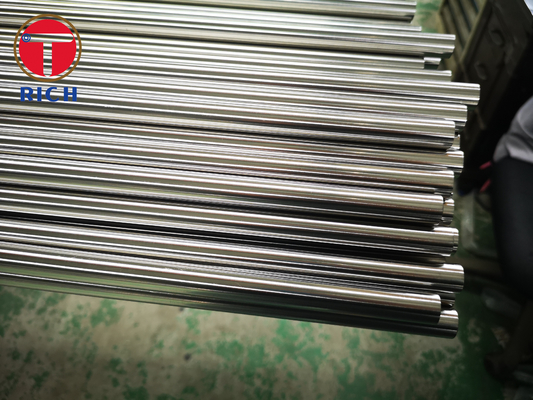

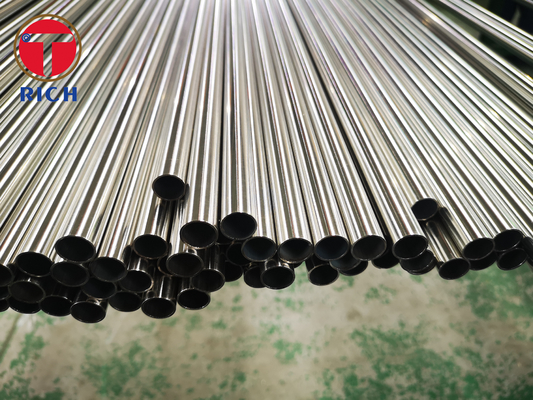

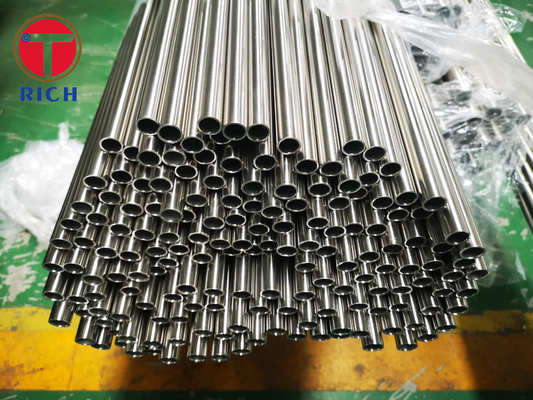

TP304 TP316 Tubo de aço inoxidável recozido brilhante sem costura ASTM A269
Detalhes do produto
Tubo recozido brilhante de ASTM A269
,Tubo TP316 de aço inoxidável recozido brilhante
,Tubo sem emenda de aço inoxidável recozido brilhante
Tubos de aço inoxidável de alumínio brilhante de 4 mm ASTM A269 TP304 TP316
Dimensões: O.D.: 4,0-760 mm W.T.: 1-50 mm L: de acordo com as exigências do cliente
Fabricação:
Os tubos são fabricados por processo sem costura ou soldado.
Os tubos podem ser acabados a quente ou a frio
Tratamento térmico:
Todos os tubos são equipados na condição de tratamento térmico
Requisito de ensaios mecânicos:
Teste de inflamação (tubos sem costura)
Ensaio de flange (tubos soldados)
Teste de dureza
Ensaio elétrico hidrastático ou não destrutivo
Condição da superfície:
A superfície do tubo é em conserva sem escamas.
Quando se utiliza o recozimento brilhante, não se utiliza o decapagem.
Requisito químico:
| Grau: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
| S.U.N. | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
| C, máximo | 0.15 | 0.03 | 0.08 | 0.035 | 0.035 | 0.08 | 0.035 | 0.035 |
| Mn, no máximo | 5.5-7.5 | 6.4-7.5 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P, máximo | 0.06 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, máximo | 0.03 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Sim, no máximo. | 1.00 | 0.075 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Não. | 3.5-6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
| Cr | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
| Mo. | - Não. | - Não. | - Não. | - Não. | - Não. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
| Ti | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Tântalo | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Columbium | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Nitrogénio | 0.25 | 0.10-0.25 | - Não. | - Não. | 0.10-0.16 | - Não. | - Não. | 0.10-0.16 |
| V | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Cobre | - Não. | 1.00 | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Outros | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Grau: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
| S.U.N. | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
| C, máximo | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.040 | 0.08 | 0.06 |
| Mn, no máximo | 2.00 | 2.00 | 2.00 | 2.00 | 8.0-10.00 | 8.0-10.00 | 2.00 | 4.0-6.0 |
| P, máximo | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, máximo | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Sim, no máximo. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Não. | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5-7.5 | 5.5-7.5 | 10.0-14.0 | 11.5-13.5 |
| Cr | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5-23.5 |
| Mo. | 3.00-4.00 | - Não. | - Não. | - Não. | - Não. | - Não. | 2.00-3.00 | 1.5-3.0 |
| Ti | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Tântalo | - Não. | - Não. | - Não. | 0.10 | - Não. | - Não. | - Não. | 0.10-0.30 |
| Columbium | - Não. | - Não. | 10XCmin 1,10max | - Não. | - Não. | - Não. | - Não. | - Não. |
| Nitrogénio | - Não. | - Não. | - Não. | - Não. | 0.15-0.40 | 0.15-0.40 | - Não. | 0.20-0.40 |
| V | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | 0.10-0.30 |
| Cobre | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Outros | - Não. | - Não. | - Não. | Co 0,20max | - Não. | - Não. | - Não. | - Não. |
| Grau: | TP XM-29 | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| S.U.N. | S24000 | S31254 | S31725 | S31726 | S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, | S32053 | S30600 | S32654 |
| C, máximo | 0.08 | 0.020 | 0.035 | 0.035 | 0.030 | 0.030 | 0.018 | 0.020 |
| Mn, no máximo | 11.5-14.5 | 1.00 | 2.00 | 2.00 | 1.00 | 1.00 | 2.00 | 2.0-4.0 |
| P, máximo | 0.060 | 0.030 | 0.045 | 0.045 | 0.030 | 0.030 | 0.020 | 0.030 |
| S, máximo | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.020 | 0.005 |
| Sim, no máximo. | 1.00 | 0.80 | 1.00 | 1.00 | 1.00 | 1.00 | 3.7-4.3 | 0.50 |
| Não. | 2.3-3.7 | 17.5-18.5 | 13.5-17.5 | 14.5-17.5 | 14.5-16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
| Cr | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5-19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
| Mo. | - Não. | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8-4.5 | 5.0-6.0 | 0.2 no máximo | 7.0-8.0 |
| Ti | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Tântalo | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Columbium | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Nitrogénio | 0.20-0.40 | 0.18-0.22 | 0.20max | 0.10-0.20 | 0.15-0.21 | 0.17-0.22 | - Não. | 0.45-0.55 |
| V | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | 0.30-0.60 |
| Cobre | - Não. | 0.50-1.00 | - Não. | - Não. | 2.8-4.0 | - Não. | 0.50 no máximo | - Não. |
| Outros | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Variações de dimensões permitidas | ||||||
| Grupo | Tamanho, exterior | Variações admissíveis no diâmetro exterior, em mm | Variações admissíveis em WT, % | Variações admissíveis no comprimento do corte, em [mm] | ||
| 1 | Até 1/2 ((12.7) | ± 0,005[0,13] | ± 15 | 1/8[3,2] | 0 | |
| 2 | 1/2 a 1 1/2, exceto | ± 0,005[0,13] | ± 10 | 1/8[3,2] | 0 | |
| 3 | 1 1/2 a 3 1/2, exceto | ±0,010[0,25] | ± 10 | 3/16[4.8] | 0 | |
| 4 | 3 1/2 a 5 1/2, exceto | ±0,015[0,38] | ± 10 | 3/16[4.8] | 0 | |
| 5 | 5 1/2 a 8, exceto | ±0,030[0,76] | ± 10 | 3/16[4.8] | 0 | |
| 6 | 8 a 12, exceto | ±0,040[1,01] | ± 10 | 3/16[4.8] | 0 | |
| 7 | 12 a 14, exceto | ±0,050[1.26] | ± 10 | 3/16[4.8] | 0 | |
Requisitos suplementares:
S1 Tubos de anel com alívio de tensão
S2 Ensaio de pressão de ar subaquática
S3 Tratamento térmico estabilizador
S4 Ensaio de corrosão intergranular
Documentos referenciados:
Normas ASTM:
ASTM A262 Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos
Métodos e definições de ensaio ASTM A370 para ensaios mecânicos de produtos de aço
Especificação ASTM A480/A 480M relativa aos requisitos gerais para o aço inoxidável laminado plano e resistente ao calor
Placas de aço, chapas e tiras
Especificação ASTM A632 para tubos austeníticos de aço inoxidável sem costura e soldados (de pequeno diâmetro)
para Serviço Geral
Especificação ASTM A1016/A 1016M para requisitos gerais para aço ligado ferrítico, aço ligado austenítico
e tubos de aço inoxidável
ASTM E 527 Prática para a numeração de metais e ligas no Sistema Unificado de Numeração (UNS)
ASME B31.3 Tubulação de processos
SAE J1086 Prática de numeração de metais e ligas
-
