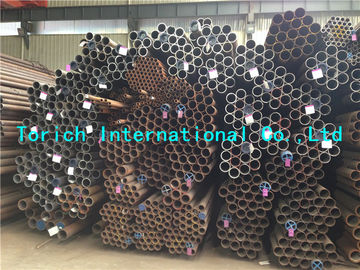

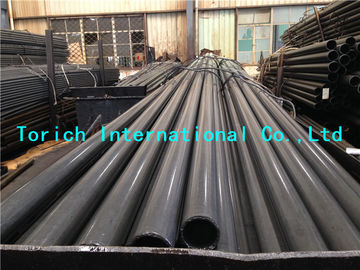

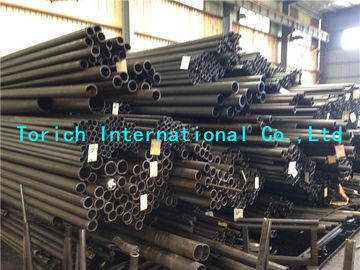

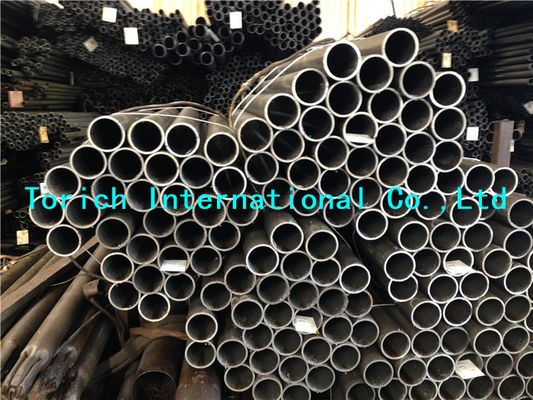

A engenharia geral Purposes os tubos de aço circulares estruturais sem emenda EN10297-1
Detalhes do produto
tubo de aço formado a frio
,tubulação do quadrado do aço estrutural
EN10297-1 E235, E275, E315, E355b, E470,C15 C22 EStubos circulares de aço sem costura, tubos estruturais de aço
Norma:EN10297-1 Tubos circulares de aço sem costura para fins de engenharia mecânica e geral
- Condições técnicas de entregaTubos de aço não ligado ou ligado
Aplicação:para tubos circulares sem costura fabricados em aços não ligados e ligados para fins de engenharia mecânica e geral.
Faixa de tamanho:O.D.: 6-168mm W.T.: 1-30mm L:max12000mm
Materiais:Aço de grão fino
E235, E275, E315, E355, E470
C15, C22, 38Mn6, 41Cr4,
25CrMo4, 30CrMo4, 34CrMo4, 42CrMo4
Condição de entrega:
Processos normalizados de laminação ou normalizados por tratamento térmico num forno.
Fabricação:
Os tubos são fabricados por tração a frio sem costura ou rolamento a frio sem costura.
| Aço | C | Sim | - Não | P | S | Cr | Mo. | Não. | Outros elementos- Não. | |||||||
| Aço Nome | Aço Número | Min | Max. | Min | Max. | Min | Max. | Max. | Max. | Min | Max. | Min | Max. | Min | Max. |
|
| E235 | 1.0308 |
| 0.17 | - | 0.35 | - | 1.20 | 0.030 | 0.035 |
|
|
|
|
|
|
|
| E275 | 1.0225 |
| 0.21 | - | 0.35 | - | 1.40 | 0.030 | 0.035 |
|
|
|
|
|
|
|
| E315 | 1.0236 |
| 0.21 | - | 0.30 | - | 1.50 | 0.030 | 0.035 |
|
|
|
|
|
|
|
| E355 b | 1.0580 |
| 0.22 | - | 0.55 | - | 1.60 | 0.030 | 0.035 |
|
|
|
|
|
|
|
| E470 | 1.0536 | 0.16 | 0.22 | 0.10 | 0.50 | 1.30 | 1.70 | 0.030 | 0.035 |
|
|
|
|
|
| Al min 0.010, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| C22E | 1.1151 | 0.17 | 0.24 | - | 0.40 | 0.40 | 0.70 | 0.035 | 0.035 |
|
|
|
|
|
|
|
| C35E | 1.1181 | 0.32 | 0.39 | - | 0.40 | 0.50 | 0.80 | 0.035 | 0.035 |
|
|
|
|
|
|
|
| C45E | 1.1191 | 0.42 | 0.50 | - | 0.40 | 0.50 | 0.80 | 0.035 | 0.035 |
|
|
|
|
|
|
|
| C60E | 1.1221 | 0.57 | 0.65 | - | 0.40 | 0.60 | 0.90 | 0.035 | 0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 25CrMo4 | 1.7218 | 0.22 | 0.29 |
| 0.40 | 0.60 | 0.90 | 0.035 | 0.035 | 0.90 | 1.20 | 0.15 | 0.30 | - | - |
|
| 30CrMo4 | 1.7216 | 0.27 | 0.34 |
| 0.35 | 0.35 | 0.60 | 0.035 | 0.035 | 0.80 | 1.15 | 0.15 | 0.30 | - | - |
|
| 34CrMo4 | 1.7220 | 0.30 | 0.37 |
| 0.40 | 0.60 | 0.90 | 0.035 | 0.035 | 0.90 | 1.20 | 0.15 | 0.30 | - | - |
|
| 42CrMo4 | 1.7225 | 0.38 | 0.45 |
| 0.40 | 0.60 | 0.90 | 0.035 | 0.035 | 0.90 | 1.20 | 0.15 | 0.30 | - | - |
|
| AçoGrau | Delimuito | Propriedades mínimas de tração | |||||||||||
| Nome do aço | Número de aço | Força de rendimento (ReH) | Resistência à tração ((Rm) | Extensão A% | |||||||||
| Para T em mm | Para T em mm | Eu... | t | ||||||||||
| ≤ 16 | > 16 | > 40 | > 65 | > 80 | ≤ 16 | > 16 | > 40 | > 65 | |||||
|
|
|
|
|
|
|
|
|
| |||||
| E235 | 1.0 | +ARora+N | 235 | 225 | 215 | 205 | 195 | 360 | 360 | 360 | 340 | 25 | 23 |
| E275 | 1.0 | +AR ora+N | 275 | 265 | 255 | 245 | 235 | 410 | 410 | 410 | 380 | 22 | 20 |
| E315 | 1.0 | +ARora+N | 315 | 305 | 295 | 280 | 270 | 450 | 450 | 450 | 420 | 21 | 19 |
| E355 | 1.0 | +AR ora+N | 355 | 345 | 335 | 315 | 295 | 490 | 490 | 490 | 470 | 20 | 18 |
| E470 | 1.0 | + AR | 470 | 430 | - | - | - | 650 | 600 | - | - | 17 | 15 |
| Grau de aço | Propriedades mínimas de tração | ||||||||||||
| Nome do aço | Número de aço | Resistência ao calor (ReH) | Resistência à tração ((Rm) | Elongação A | |||||||||
| Para T em mm | Para T em mm | Para T em mm | |||||||||||
| ≤ 16 | > 16 | > 40 | ≤ 16 | > 16 | > 40 | ≤ 16 | > 16 | > 40 | |||||
|
|
|
|
|
|
|
|
| ||||||
|
|
|
|
|
|
| Eu... | t | Eu... | t | Eu... | t | ||
| C22E | 1.151 | 240 | 210 | 210 | 430 | 410 | 410 | 24 | 22 | 25 | 23 | 25 | 23 |
| C35E | 1.1181 | 300 | 270 | 270 | 550 | 520 | 520 | 18 | 16 | 19 | 17 | 19 | 17 |
| C45E | 1.1191 | 340 | 305 | 305 | 620 | 580 | 580 | 14 | 12 | 16 | 14 | 16 | 14 |
| C60E | 1.1221 | 390 | 350 | 340 | 710 | 670 | 670 | 10 | 8 | 11 | 9 | 11 | 9 |
| Grau de aço | Propriedades mínimas de tração | ||||||||||||||||
| Nome do aço | Número de aço | Rendimento | Tensile | Ação A % | |||||||||||||
| Para T em mm | Para T em mm | Para T em mm | |||||||||||||||
| ≤ 8 | > 8 | > 20 | > 50 | ≤ 8 | > 8 | > 20 | > 50 | ≤ 8 | > 8 | > 20 | > 50 | ||||||
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||
|
|
|
|
|
|
|
|
| Eu... | t | Eu... | t | Eu... | t | Eu... | t | ||
| C22E | 1.1151 | 340 | 290 | 270 | 260 | 500 | 470 | 440 | 420 | 20 | 18 | 22 | 20 | 22 | 20 | 22 | 20 |
| C35E | 1.1181 | 430 | 380 | 320 | 290 | 630 | 600 | 550 | 500 | 17 | 15 | 19 | 17 | 20 | 18 | 20 | 18 |
| C45E | 1.1191 | 490 | 430 | 370 | 340 | 700 | 650 | 630 | 600 | 14 | 12 | 16 | 14 | 17 | 15 | 17 | 15 |
| C60E | 1.1221 | 580 | 520 | 450 | 420 | 850 | 800 | 750 | 710 | 11 | 9 | 13 | 11 | 14 | 12 | 14 | 12 |
| Grau de aço | Propriedades mínimas de tração | ||||||||||||||||
| Nome do aço | Aço nu | Rendimento | Tensile | A | |||||||||||||
| Para T em mm | Para T em mm | Para T em mm | |||||||||||||||
| ≤ | > | > | > | ≤ 8 | > | > | > | ≤ 8 | > 8 | > | > | ||||||
|
| ≤ 20 | ≤ 50 | ≤ 80 |
| ≤ 20 | ≤ 50 | ≤ 80 |
| ≤ 20 | ≤ | ≤ | ||||||
| Eu... | t | Eu... | t | Eu... | t | Eu... | t | ||||||||||
| 25CrMo4 | 1.7218 | 700 | 600 | 450 | 400 | 900 | 800 | 700 | 650 | 12 | 10 | 14 | 12 | 15 | 13 | 16 | 14 |
| 30CrMo4 | 1.7216 | 750 | 630 | 520 | 480 | 950 | 850 | 750 | 700 | 12 | 10 | 13 | 11 | 14 | 12 | 15 | 13 |
| 34CrMo4 | 1.7220 | 800 | 650 | 550 | 500 | 1000 | 900 | 800 | 750 | 11 | 9 | 12 | 10 | 14 | 12 | 15 | 13 |
| 42CrMo4 | 1.7225 | 900 | 750 | 650 | 550 | 1100 | 1000 | 900 | 800 | 10 | 8 | 11 | 9 | 12 | 10 | 13 | 11 |
-
