Tubos aletados soldados de alta frequência tipo H/HH para trocadores de calor com alta eficiência térmica e baixo desgaste e incrustação
Detalhes do produto
Tubos Aletados de Alta Eficiência Térmica
,Tubos de Trocador de Calor de Baixo Desgaste
,Tubo Aletado Tipo H/HH de Baixa Incrustação
Tubos de pinças soldados de alta frequência de tipo H/HH para trocadores de calor

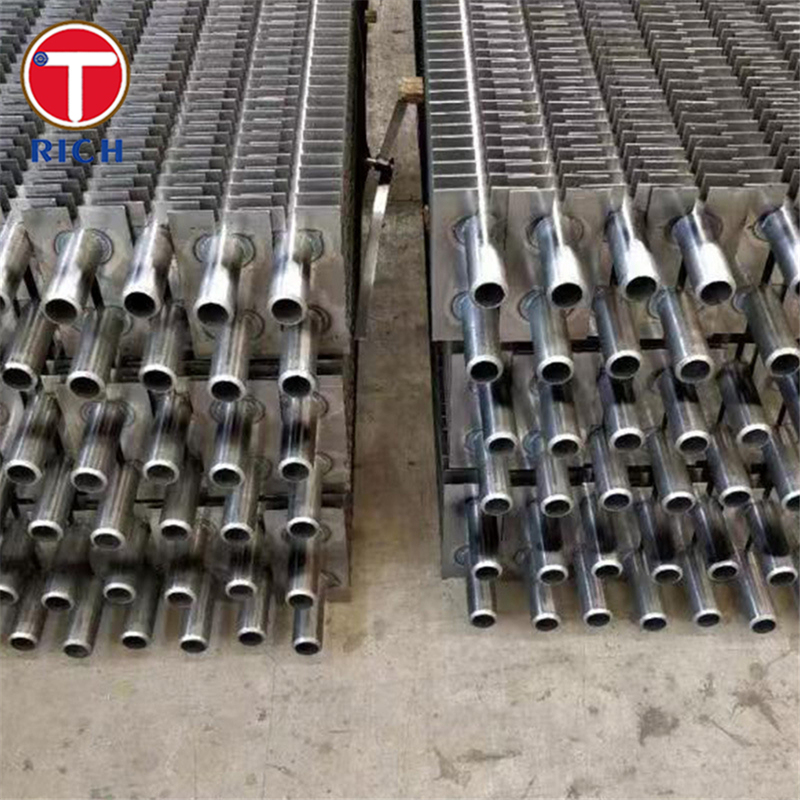

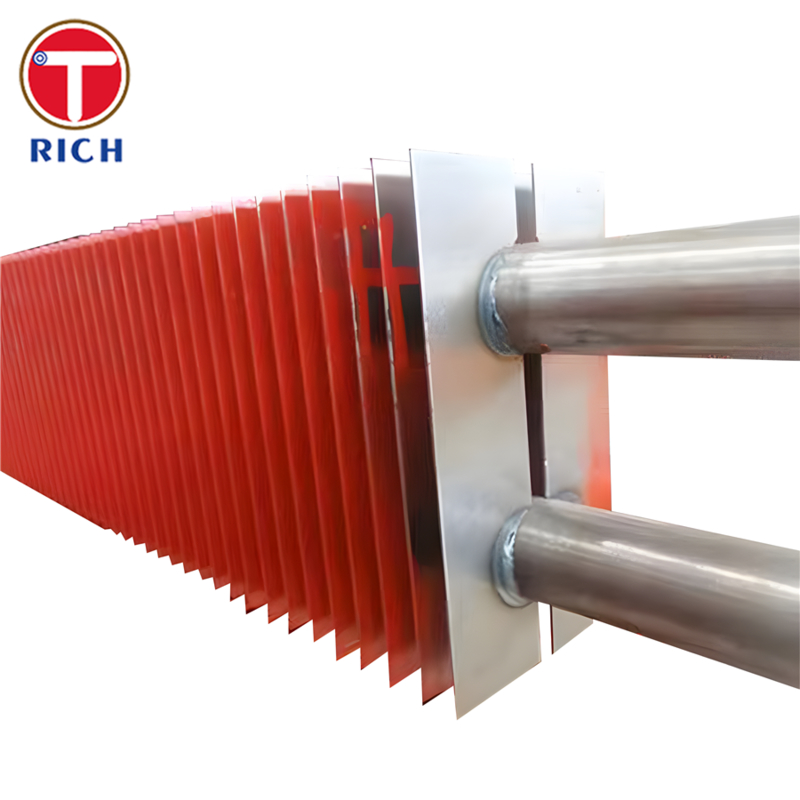

Os tubos com nadadeiras soldados de alta frequência do tipo H/HH são tubos retangulares (em forma de H) ou duplos retangulares (HH) com nadadeiras de chapa utilizados como elementos de transferência de calor compactos e de alta eficiência em economizadores,Preaquecedores de ar e outros trocadores de calor de gás para fluidoDuas placas de aço são soldadas por resistência em lados opostos de um tubo redondo de base.que formam uma secção transversal de H que aumenta consideravelmente a superfície externa, criando canais retos de gases de combustão com baixa queda de pressão e boa acessibilidade ao sopro de fuligem.
Especificações
-
Dose excedentária do tubo base:25 ∼ 63 mm (outros diâmetros a pedido)
-
Espessura da parede do tubo de base:≥ 3,0 mm para serviço de caldeiras
-
Comprimento máximo:até cerca de 18 m por tubo (depende do grau e dos limites de manuseio)
-
Altura das barbatanas:até aproximadamente 200 mm
-
Espessura das barbatanas:1.5·3,5 mm
-
Espaçamento das barbatanas (altura):Normalmente 8 ̊30 mm
-
Materiais de tubos de base:aço carbono, aço pouco ligado, aço ligado Cr-Mo, aço inoxidável austenítico
-
Materiais das barbatanas:aço carbono, aço pouco ligado ou aço inoxidável para corresponder às condições de serviço
Principais vantagens
-
Alta eficiência térmica num conjunto compacto
As barbatanas retangulares H/HH fornecem várias vezes a superfície de aquecimento de um economizador de tubo simples do mesmo diâmetro e comprimento, permitindo bancos de trocadores de calor muito menores e mais leves. -
Baixo desgaste, baixa impureza nos gases de combustão empoeirados
Os tubos de barbatanas do tipo H são amplamente utilizados para unidades a carvão, caldeiras CFB e economizadores de incineradores de resíduos, porque os canais retos e a área de fluxo de gás expandida ajudam a reduzir a velocidade do gás,Erosão e deposição de cinzas em comparação com tubos lisos ou de barbatanas em espiral. -
Ligação robusta de alta frequência soldada de barbatana a tubo
A soldagem automática por resistência de alta frequência produz uma ligação metalúrgica contínua ao longo da borda da barbatana com a zona afectada pelo calor mínima,Dando alta resistência à tração na articulação e excelente resistência às vibrações, ciclo térmico e sopro de fuligem.
Composição química
| Grau | Padrão | C (wt%) | Si (wt%) | Mn (wt%) | P max (wt%) | S max (wt%) | Notas |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06 ¢ 0.18 | Não especificado | 0.27 ¢ 0.63 | 0.035 | 0.035 | Tubos de trocador de calor sem costura de baixo teor de carbono |
| A192 | ASTM A192/A192M | ≤ 0.08 | ≤ 0.25 | 0.30-0.60 | 0.035 | 0.025 | Tubos de caldeiras de aço carbono para serviço de alta pressão |
| A210 Gr A1 | ASTM A210/A210M | ≤ 0.27 | ≥ 0,10 | ≤ 0.93 | 0.035 | 0.035 | Caldeiras e tubos de superaquecimento sem costura de carbono médio |
| 20G | GB 5310 | 0.17 ¢ 0.23 | 0.17 ¢ 0.37 | 0.35.0.65 | 0.025 | 0.015 | Aço de tubos de caldeiras de alta pressão chinês |
| P235GH | EN 10216-2 (1.0345) | ≤ 0.16 | ≤ 0.35 | ≤ 1.20 | 0.025 | 0.020 | De aço não ligado para tubos de pressão a temperatura elevada |
Os valores são os limites de análise da louça das respectivas normas; os resultados reais dos ensaios de moagem estão tipicamente dentro destes intervalos.
Propriedades mecânicas
| Grau | Condição / Forma do produto | Resistência à tração Rm (MPa) | Resistência ao rendimento Re / Rp0,2 (MPa) | Elongação A (%) |
|---|---|---|---|---|
| A179 | Tubos sem costura, a frio | ≥ 325 | ≥ 180 | ≥ 35 |
| A192 | Tubos de caldeira sem costura | ≥ 325 | ≈205 (mínimo típico) | ≥ 30 (8 polegadas) / ≥ 25 (2 polegadas) |
| A210 Gr A1 | Tubos de caldeira sem costura | ≥ 415 | ≥ 255 | ≥ 30 |
| 20G | Tubos normalizados | 410 ¢550 | ≥ 245 | ≥ 24 |
| P235GH | Tubos normalizados, T ≤ 16 mm | 360 ¢ 500 | ≥ 235 | ≥ 25 |
Normas aplicáveis
Os tubos de base para tubos com barbatanas H/HH são tipicamente fabricados para:
-
ASTM/ASME:Série A179, A192, A210, A213 para tubos de caldeira e de trocador de calor
-
Classe II:Classificações EN 10216-2, tais como P235GH, P265GH para serviço sob pressão a temperatura elevada
-
GB:GB/T 5310 Tubos de caldeira de alta pressão (por exemplo, 20G)
-
JIS / GOST:Tipo equivalente de caldeira e tubo de pressão, conforme exigido pelas especificações do projeto
Aplicações típicas
-
Caldeiras de energia e caldeiras industriaisOutros aparelhos de aquecimento por incubação
-
Recuperação de calor residual:Refrigeradores de gases de escape de unidades de incineração de carvão, óleo e resíduos, caldeiras CFB e fornos de processo
-
Setores de processamento e marítimos:secções de convecção de aquecedores, refrigeradores de gases de processo e economizadores de gases de escape marítimos que utilizam gases de alta temperatura e carregados de poeira
