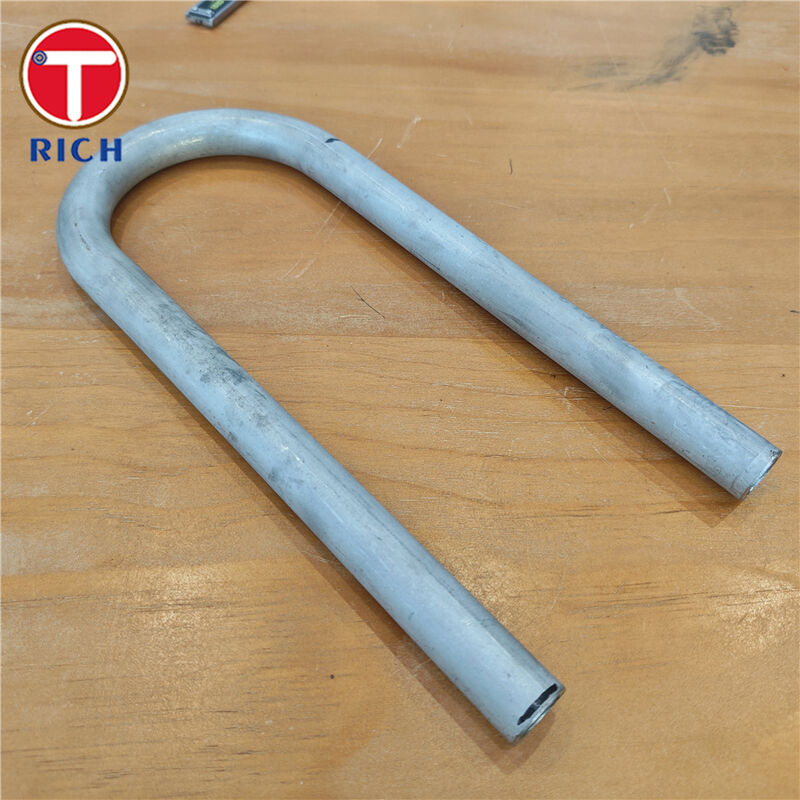

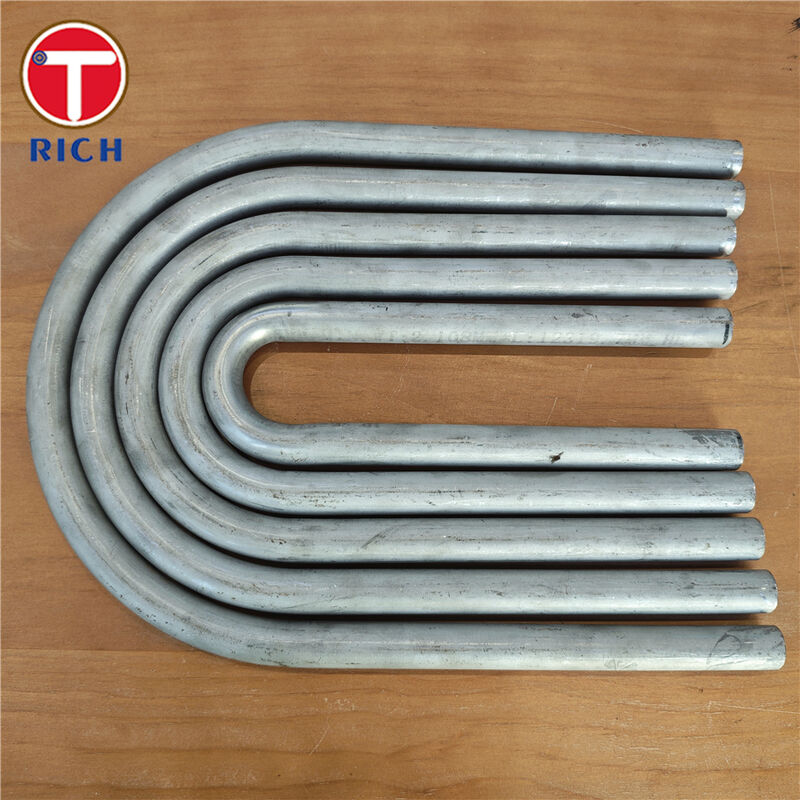

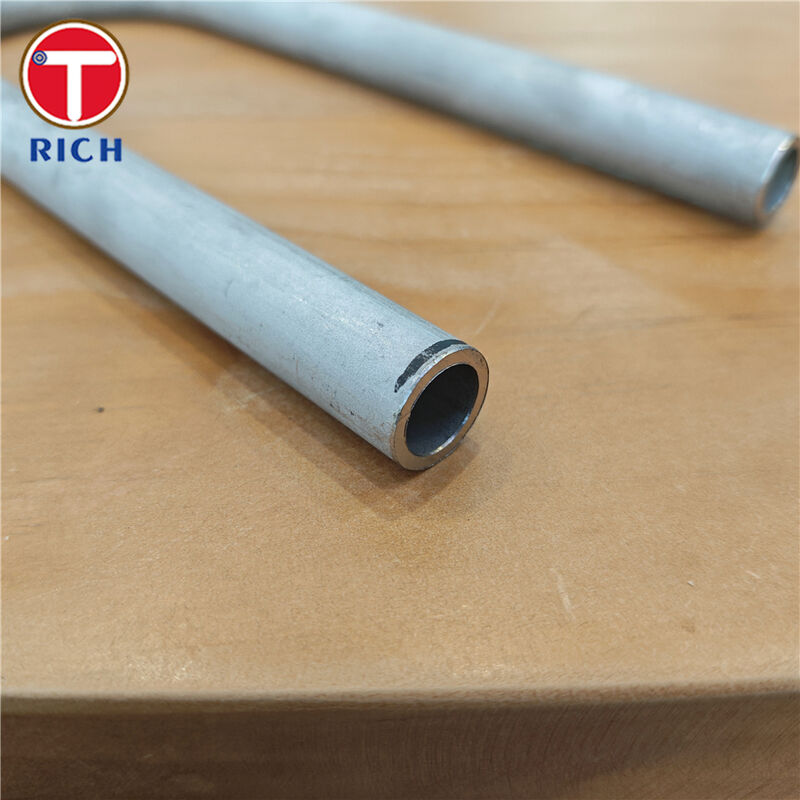

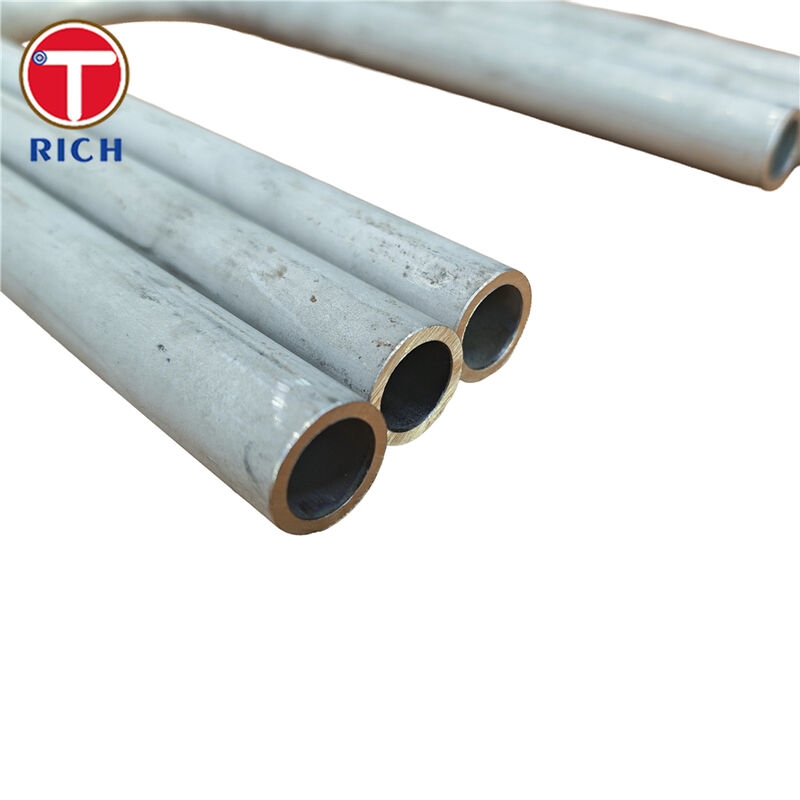

Tubo em forma de U de aço inoxidável ️ Tubo em forma de U de aço dobrado a frio para trocadores de calor

Resumo do material

Os tubos em forma de U de aço inoxidável (tubos curvados em U) são fabricados por dobra a frio de tubos de trocador de calor de aço inoxidável sem costura ou soldados em geometrias precisas em U ou multi-U,seguido de supressão de tensão ou recozimento por solução, se necessárioSão concebidos para trocadores de calor, condensadores, caldeiras e aquecedores de água de alimentação, que operam sob altas temperaturas e pressões.e são comumente produzidos em graus austeníticos, tais como TP304/304L, TP316/316L e TP321 para normas como a ASTM A213 ou especificações conexas.

Especificações

Material de base

• Aço inoxidável austenítico: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Outras opções a pedido: aços inoxidáveis de ligação superior, aços inoxidáveis duplex, ligas de níquel

Faixa dimensional (capacidade típica)

• Diâmetro exterior (OD): aprox. 12,7 ∼38,1 mm (1⁄2" ∼11⁄2"), dimensões maiores a pedido

• Espessura da parede (WT): aprox. 0,70×4,0 mm

• Radius de curvatura (CLR):

  • Mínimo: normalmente ≥1,5 × OD

  • Máximo: até cerca de 1500 ∼ 1700 mm, dependendo da DSO e do grau

• Comprimento da perna reta: até cerca de 12.000 mm

• Comprimento máximo desenvolvido por tubo em U: até cerca de 27 000 ∼ 30 000 mm

Rota de fabrico

• Tubos-mãe: tubos de trocador de calor de aço inoxidável sem costura ou soldados

• Curvatura: curvatura a frio até ao raio e ao comprimento especificados da perna (normalmente em conformidade com a prática TEMA / DIN 28179)

• Tratamento térmico:

  • Requeijão por solução ou alívio de tensões após dobra para as qualidades inoxidáveis austeníticas, quando exigido pelo código ou pelo cliente

• Revestimento: em conserva, brilhante, requeijado ou polido mecânicamente OD conforme especificado

• De borracha ou de borracha sintética, com um diâmetro superior a 50 mm

Principais características

• Excelente resistência à corrosão em água, vapor, muitos produtos químicos e meios de refinação/petroquímica, especialmente em TP316/316L e TP321.

• Capacidade de alta temperatura para o serviço de caldeira e trocador de calor, com propriedades mecânicas estáveis a temperaturas de serviço elevadas.

• Disposição compacta do feixe graças ao projeto em forma de U, reduzindo o comprimento do trocador e permitindo a expansão térmica sem juntas de expansão.

• Controle rigoroso da curvatura (rádio, afinamento da parede, ovalidade) para manter a integridade da pressão e o desempenho do caudal na curvatura.

• Produção totalmente rastreável com ensaio de pressão e exame não destrutivo de acordo com normas internacionais.

Nossas Vantagens

1Como controlar o afinamento da parede e a ovalação na curva U?

O afinamento da parede e a distorção da secção transversal são as principais preocupações de engenharia em tubos dobrados a frio,porque a parede externa da curva tende a diminuir enquanto a parede interna engrossa e a seção se torna ligeiramente oval.

• Projetamos procedimentos de dobra para manter o afinamento da parede na curva dentro de uma baixa percentagem controlada da parede original e a ovalidade dentro de limites apertados da DO,em conformidade com as especificações comuns dos trocadores de calor para tubos em U-bent.

• Ferramentas de dobra, mandrinos e lubrificação são selecionados para se adequar ao OD / WT e ao grau, reduzindo a tensão local e evitando o achatamento.

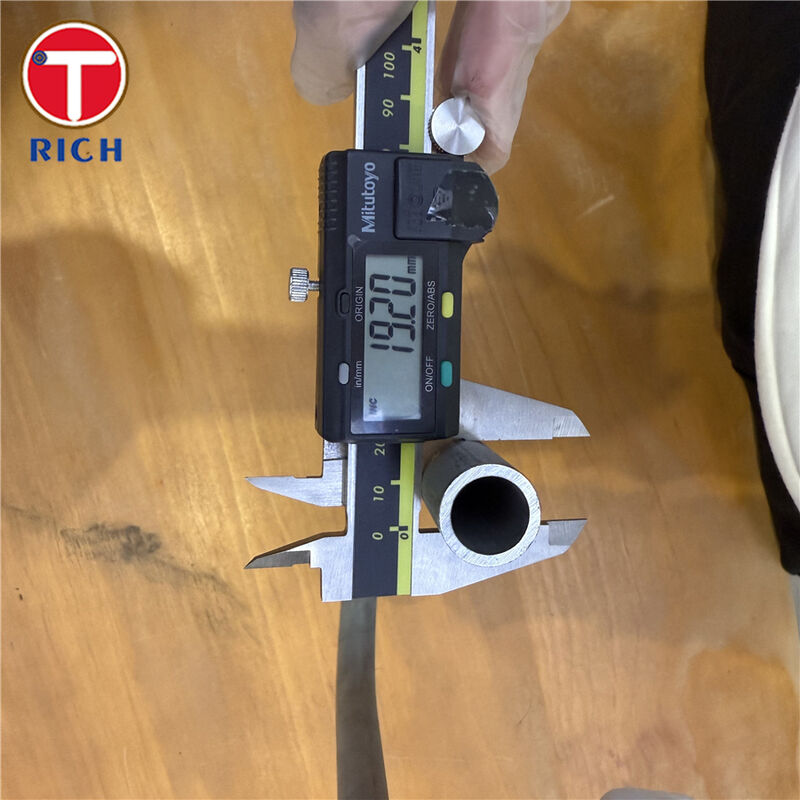

• Cada lote é verificado dimensionalmente na curva (OD, WT, ovalidade) para que os tubos se encaixem nos furos da folha do tubo e cumpram os requisitos de pressão do processo.

2. ¿O tubo está devidamente tratado térmicamente após a flexão a frio?

A flexão a frio introduz tensões residuais e pode reduzir a resistência à corrosão se forem deixadas tensões elevadas no material.

• Para tubos U de aço inoxidável austenítico, aplicamos aquecimento por solução ou tratamento térmico de alívio de tensão após a dobra sempre que exigido pelo cliente ou código.

• O tratamento térmico é realizado em fornos controlados ou por métodos de resistência elétrica, como comumente usado pelos principais fabricantes de tubos U.

• As propriedades mecânicas e de corrosão após a dobra são assim restauradas aos níveis especificados nas normas de tubos de base (por exemplo, ASTM A213).

3. ¢ Que normas e qualificações pode satisfazer? ¢

Os utilizadores finais normalmente exigem compatibilidade com padrões de tubos bem conhecidos e códigos de design de trocadores.

• ASTM / ASME

  • ASTM A213 / ASME SA213 para tubos de trocador de calor austenítico inoxidável sem costura (TP304/304L, TP316/316L, TP321, TP347H, etc.)

  • ASTM A249 / ASME SA249 para tubos de caldeira austenítica e de trocador de calor soldados, quando forem especificados tubos-mãe soldados

  • ASTM A688 / ASTM A803 para tubos curvos em U do tipo aquecedor de água de alimentação baseados em aço inoxidável austenítico soldado ou sem costura

• EN / DIN

  • EN 10216-5 para tubos inoxidáveis sem costura para efeitos de pressão e resistência à corrosão

  • EN 10217-7 para tubos de pressão inoxidáveis soldados, se aplicável

  • DIN 28179 / DIN 28180 para geometria de curvatura em U e tolerâncias dimensionais em trocadores de calor tubulares

• GOST

  • GOST 9941 Tubos de aço inoxidável para utilização resistente à corrosão, incluindo aplicações em trocadores de calor

• JIS

  • Tubos de aço inoxidável para caldeiras e trocadores de calor

• GB (China)

  • GB/T 13296 Tubos sem costura de aço inoxidável para caldeiras e trocadores de calor

  • GB/T 14976 Tubos sem costura de aço inoxidável para transporte de fluidos, quando especificados para serviços de tubulação de processo

Isto permite fornecer tubos em forma de U para corresponder à maioria dos projectos internacionais e requisitos do código.

4. ¢Que tal a inspecção, os ensaios e a documentação? ¢

• Os tubos são submetidos a ensaios elétricos hidrostáticos ou não destrutivos (currente turbulenta, ultrassónicos) em cada peça, conforme permitido pelas normas de tubos aplicáveis.

• Podem ser fornecidos testes adicionais, tais como testes de corrosão intergranular, PMI e verificações de dureza, para serviços críticos.

• Fornecem-se certificados de ensaio de moagem (por exemplo, EN 10204 3.1) que abrangem o número de calor, a qualidade, as dimensões, o NDT e o estado do tratamento térmico.

5Que material recomenda para o meu serviço?

• Para água geral, vapor e muitos meios de baixo teor de cloreto, o TP304/TP304L é normalmente suficiente.

• Para produtos químicos que contenham cloreto ou que sejam ligeiramente agressivos, o TP316/TP316L é geralmente a escolha mais segura, graças ao seu teor de molibdênio e à sua melhor resistência ao furamento.

• Para serviço de temperatura mais alta com ciclo térmico frequente, TP321 (Ti-estabilizado) ou TP347H são frequentemente preferidos.

Composição química

Propriedades mecânicas

Norma de execução

ASTM / ASME

• ASTM A213 / ASME SA213 tubos sem costura de aço de liga ferrítica e austenítica para caldeiras, superqueimadores e trocadores de calor

• ASTM A249 / ASME SA249 ‡ caldeiras austeníticas soldadas, superaquecedores, trocadores de calor e condensadores

• ASTM A688 / ASTM A803 tubos inoxidáveis austeníticos e ferríticos para aquecedores de água de alimentação e tubos de curvatura em U

EN / DIN

• EN 10216-5 Tubos sem costura de aço inoxidável para efeitos de pressão

• EN 10217-7 Tubos soldados de aço inoxidável para efeitos de pressão

• DIN 28179 / DIN 28180 tubos e curvas em U para trocadores de calor tubulares; dimensões, materiais e tolerâncias de curvatura

GOST

• GOST 9941 Tubos de aço inoxidável de aços resistentes à corrosão, amplamente utilizados nos mercados da CEI para trocadores de calor e equipamentos de processo

JIS

• Tubos de aço inoxidável para caldeiras e trocadores de calor

GB (China)

• GB/T 13296 Tubos sem costura de aço inoxidável para caldeiras e trocadores de calor

• GB/T 14976 ¢ tubos sem costura de aço inoxidável para transporte de fluidos

Áreas de aplicação

Áreas de aplicação gerais

Graças à sua alta resistência à corrosão, capacidade de temperatura e geometria compacta, os tubos em forma de U de aço inoxidável são amplamente utilizados em:

• Máquinas e aparelhos para a produção de calor

• Condensadores e aquecedores de água de alimentação

• Caldeiras e aquecedores de resíduos de calor

• Centrais elétricas e unidades de recuperação de calor de energias renováveis

• Equipamento para processos nucleares e petroquímicos
