Forma redonda sem emenda tubos de aço hidráulicos/pneumáticos 80mm da precisão do cilindro

Informação Básica
Lugar de origem: China
Marca: Torich
Certificação: ISO9001
Número do modelo: GB/T8713-1988
Quantidade de ordem mínima: tem
Preço: 1000-1800 USD/TON
Detalhes da embalagem: Nos pacotes na caixa de madeira
Tempo de entrega: 3-4 semanas
Termos de pagamento: D/A
Habilidade da fonte: 10000tons pelo ano
Informação detalhada
Realçar:

tubulação de aço da precisão

,

tubulação sem emenda da precisão


Descrição de produto

GB/T8713-1988 hidráulico e tubo de aço sem emenda da identificação da precisão do cilindro de Puematic

Precisão na tubulação de aço de Samless do diâmetro para o cilindro do poder fluido conforme o padrão GB T8713-88



Condição da entrega: Trabalho a frio/duramente trabalho a frio/brandamente Annealing.or o outro tratamento

Tubos Matarial do cilindro: 10 20 35 45 16Mn que você pode seguir standardGB699-88 para verificar o componente químico e as propriedades mecânicas.



  PESO

Identificação



1,5 2,0 2,5 3,0 3,5 5,0 6,0 7,5 10,0 12,5 15,0 20,0
OD
25 28     31   35   40
32 35 36   38   42   47
40     45 46   50   55
50     55 56   60   65 70 75
63     68 69   73 75 78 83 88
80     85 86   90 92 95 100 105 110
100     105 106   110 112 115 120 125 130
125         132 135 137 140 145 150 155 165
160         165 170   175 180 185 190 200
200           210   215 220 225 230 240





Tolerância do OD

OD/mm Tolerance/mm OD/mm Tolerance/mm
>0~30 ±0.10 >140~150 ±0.75
>30~40 ±0.15 >150~160 ±0.80
>40~50 ±0.20 >160~170 ±0.85
>50~60 ±0.25 >170~180 ±0.90
>60~70 ±0.30 >180~190 ±0.95
>70~80 ±0.35 >190~200 ±1.00
>80~90 ±0.40 >200~2l0 ±1.05
>90~100 ±0.45 >210~220 ±1.10
>100~120 ±0.50 >220~230 ±1.15
>120~140 ±0.65 >230~240 ±1.20



   Tolerância da identificação

ID/mm Tolerance/μm
H8 H9 H10
>3~6 +18 0 +30 0 +48 0
>6~10 +22 0 +36 0 +56 0
>10~18 +27 0 +43 0 +70 0
>18~30 +33 0 +52 0 +84 0
>30~50 +39 0 +62 0 +100 0
>50~80 +46 0 +74 0 +120 0
>80~120 +54 0 +87 0 +140 0
>120~180 +63 0 +100 0 +160 0
>180~250 +72 0 +115 0 +185 0





Dobra:

Uma classe: 0.3:1000

Classe de B: 1.0:1000

Classe de C: 1.5:1000



Aplicação: Cilindro hidráulico e pneumático.

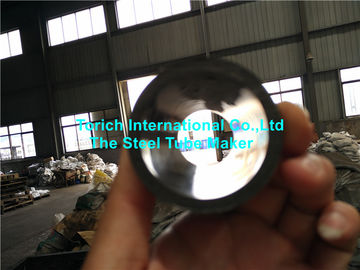

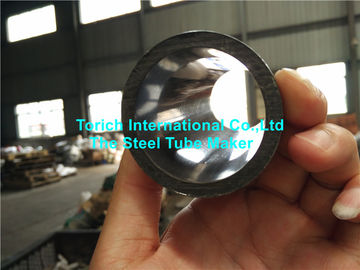

Forma redonda sem emenda tubos de aço hidráulicos/pneumáticos 80mm da precisão do cilindro 0 Forma redonda sem emenda tubos de aço hidráulicos/pneumáticos 80mm da precisão do cilindro 1

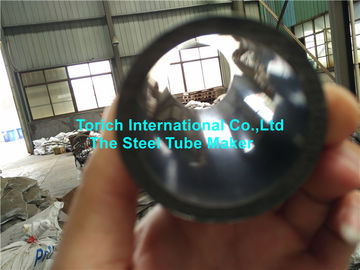

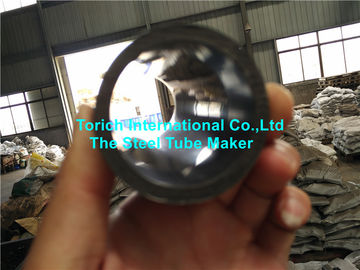

Forma redonda sem emenda tubos de aço hidráulicos/pneumáticos 80mm da precisão do cilindro 2 Forma redonda sem emenda tubos de aço hidráulicos/pneumáticos 80mm da precisão do cilindro 3
