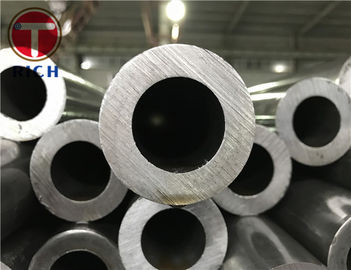

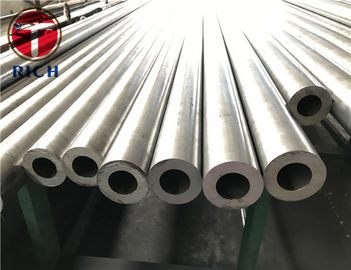

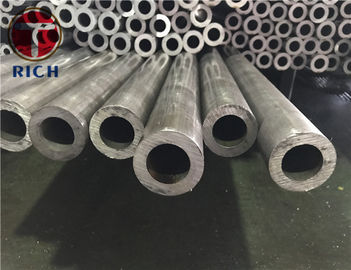

Tubo de aço sem emenda redondo BS dos DOM 6323-4 CFS 3/CFS 3A/CFS 4
Detalhes do produto
tirado sobre a tubulação do aço do mandrel
,Tubulação do metal dos DOM
Descrição dos produtos:
Tubos de aço redondos sem costura DOM Tubos de aço a frio BS 6323-4 CFS 3, CFS 3A, CFS 4
Grau de aço/Material de aço:
|
Designação | Composição química(análise de lagarto) | ||||||
| C % | Sim % | - Não % | P (max) % | S(Max) % | Cr % | Mo. % | |
| SFC 3 | 0.20 no máximo | 0.35 no máximo | 0.90 no máximo | 0.050 | 0.050 | - | - |
| CFS 3Aa) | 0.20 no máximo | 0.10 para 0.35 | 0.60 para 1.00 | 0.050 | 0.050 | - | - |
| SFC 4 | 0.25Max. | 0.35 no máximo | 1.20 no máximo | 0.050 | 0.050 | - | - |
| SFC 5b | 0.23 max. | 0.50 no máximo | 1.50 no máximo | 0.050 | 0.050 | - | - |
| SFC 6 | 0.30 para 0.40 | 0.35 no máximo | 0.50 para 0.90 | 0.050 | 0.050 | - | - |
| SFC 7 | 0.20 para 0.30 | 0.35 no máximo | 1.20 para 1.50 | 0.050 | 0.050 | - | - |
| SFC 8c | 0.40 para 0.55 | 0.35 no máximo | 0.50 para 0.90 | 0.050 | 0.050 | - | - |
| SFC 9 | 0.29 max. | 0.35 no máximo | 1.50 no máximo | 0.050 | 0.050 | - | 0.15 para 0.25 |
| SFC 10 | 0.26 max. | 0.35 no máximo | 0.80 no máximo | 0.050 | 0.050 | 0.80 para 1.20 | 0.15 para 0.30 |
| SFC 11 | 0.45 max. | 0.35 no máximo | 1.00 no máximo | 0.050 | 0.050 | 0.80 para 1.20 | 0.15 para 0.30 |
|
Designação | Propriedades mecânicas e condições de entrega | |||||||||||
| BKd (finado a frio/duro) | BKWd (finado a frio/maciço) | GBK e GZF - O que é isto? | NBK amd NZF (normalizado) | |||||||||
| Re Min N/mm2 | Rm Min N/mm2 | A Min % | Re Min N/mm2 | Rm Min N/mm2 | A Min % | Re Min N/mm2 | Rm Min N/mm2 | A Min % | Re Min N/mm2 | Rm Min N/mm2 | A Min % | |
| SFC 3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS 3Aa) | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| SFC 4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| SFC 5b | 480 | 600 | 4 | 385 | 550 | 6 | - | - | - | 340 | 490 | 20 |
| SFC 6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| SFC 7 | 560 | 700 | 4 | 460 | 650 | 7 | - | - | - | - | - | - |
| SFC 8c | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| SFC 9 | 575 | 720 | 4 | 470 | 670 | 6 | - | - | - | - | - | - |
| SFC 10 | 575 | 720 | 4 | 470 | 670 | 6 | - | - | - | - | - | - |
| SFC 11 | 575 | 720 | 4 | - | 670 | 6 | - | - | - | - | - | - |
| Nota: Soldadura de tubos das classes 3, 3A,4 e 5 não exigem técnicas especiais, mas deve ser tomado cuidado e a solda deve ser realizada de acordo com as orientações dadas na norma britânica adequada para a soldaA soldadura de outras qualidades apresentadas pode exigir uma técnica especial. a)O grau 3A deve ser adequado para fins de endurecimento do estuque. bPodem ser adicionados elementos de refino de grãos, a critério dos fabricantes. cOs aços dentro dos limites indicados, mas de acordo com a composição química da norma BS 970-1, podem ser fornecidos, se acordado no momento da encomenda ou consulta. dSe os tubos nas condições BK e GKW forem subsequentemente soldados, reforçados ou aquecidos, as propriedades mecânicas na zona afectada pelo calor podem ser reduzidas para as dadas para as condições de entrega GBK ou NBK. | ||||||||||||
Condição de entrega:
BK, BKW, GBK, GZF, NBK, NZF
Faixa de tamanho:
OD: 5,0-220 mm
WT:0.5-25mm
Comprimento: máximo 7000 mm
Características dos tubos de aço DOM:
Boa concentricidade
Boa tolerância ao DDo e ao ID
Alta precisão
Qualidade estável
Suavidade suave
TORICH ASAURANÇA DE QUALIDADE
Processos de produção:
Fabricação de tubos sem costura e desenho a frio ou laminagem a frio
Materiais brutos Tubos de aço:
Desenho a frio da linha de produção:
Inspecção de qualidade das dimensões:
Teste de corrente de Eddy e teste de ultra-som:
Inspecção de qualidade em laboratório:
Embalagem:
BS 6323-4 Tubos de aço desenhados a frio sem costura
-
