Lugar de origem: | China |
---|---|
Marca: | TORICH |
Certificação: | ISO9001:2008,ISO14001:2008 |
Número do modelo: | GB/T12770 |
Quantidade de ordem mínima: | 5 ton |
Preço: | negotiable |
Detalhes da embalagem: | na embalagem em condições de navegar |
Tempo de entrega: | 30-35 dias do trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50000ton pelo ano |
Materiais: | 201/304/316 de aço inoxidável | Grau: | S30210 S30408 S30403 S31008 |
---|---|---|---|
superfície: | conservação em vinagre | Técnica: | Estirado a frio laminado |
OD: | 3-500MM | PESO: | 0.5-50mm |
Realçar: | aço inoxidável do tubo,tubo de aço inoxidável do grande diâmetro |

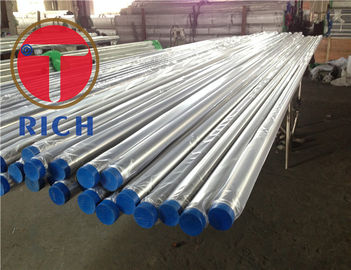

Nome do produto: GB/T12770 o material 12Cr18Ni9 019Cr19Mo2NbTi soldou os tubos de aço inoxidável para estruturas mecânicas
Escala do tamanho: O.D.: 3-500mm W.T.: 0.5-50mm litro: 2000-12000mm de acordo com a aplicação real e a produção dos clientes.
Aplicação: Para finalidades mecânicas das estruturas
Categoria de aço: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N, 019Cr19Mo2NbTi, 06Cr13Al
Característica:
Boa concentricidade
Boa qualidade de superfície
Boa tolerância do OD e da identificação
Elevada precisão
Qualidade estável
Aspereza lisa
CONTROLE DE QUALIDADE DE TORICH
Table1Tolerance do OD
Classificação | OD nominal | Tolerância permissível | ||
PC | PB | PA | ||
H T |
<25 | ±0.20 | ±0.15 | ±0.10 |
≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
≥10 | protocolo | protocolo | protocolo | |
WC SP |
<25 | ±0.15 | ±0.12 | ±0.10 |
≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
≥100~<200 | ±0.5%D | ±0.4%D | protocolo | |
≥200 | protocolo | protocolo | protocolo |
Tabela 2Tolerance do PESO
PESO nominal | Tolerância permissível |
<0.5 | ±0..10 |
≥0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
Grau de dobra da tabela 3
Parede nominal Thickness/mm | Grau de dobra (mm/m) |
≤108 | ≤1.0 |
>108~325 | ≤1.5 |
>325 | ≤2.5 |
Table4 a densidade do aço e do cálculo de peso teórico
Não. | Categoria de aço | Densidade (kg/dm3) | A fórmula após a conversão |
1 | 12Cr18Ni9 | 7,93 | W=0.02491S (D-S) |
2 | 06Cr19Ni10 | ||
3 | 022Cr19Ni10 | 7,90 | W=0.02482S (D-S) |
4 | 06Cr25Ni20 | 7,98 | W=0.02507S (D-S) |
5 | 06Cr17Ni12Mo2 | 8,00 | W=0.02513S (D-S) |
6 | 022Cr17Ni12Mo2 | ||
7 | 06Cr18Ni11Ti | 8,03 | W=0.02523S (D-S) |
8 | 06Cr18Ni11Nb | ||
9 | 022Cr22Ni5Mo3N | 7,80 | W=0.02450S (D-S) |
10 | 022Cr23Ni5Mo3N | ||
11 | 022Cr25Ni7Mo4N | ||
12 | 022Cr18Ti | 7,70 | W=0.02491S (D-S) |
13 | 019Cr19Mo2NbTi | 7,75 | W=0.02435S (D-S) |
14 | 06Cr13Al | ||
15 | 022Cr11Ti | ||
16 | 022Cr12Ni | ||
17 | 06Cr13 |
Categoria do aço da tabela 5 e produto químico Componenet
Não. | Tipo | Código digital unificado | Categoria | Componenet químico (fração) da qualidade/% | |||||||||
C | Si | Manganês | P | S | Ni | Cr | Mo | N | Outro | ||||
1 | Austenita | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~10 | 17~19 | - | ≤0.10 | - |
2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~11 | 18~20 | - | - | - | |
3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~12 | 18~20 | - | - | - | |
4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19~22 | 24~26 | - | - | - | |
5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10~14 | 16~18 | 2~3 | - | - | |
6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10~14 | 16~18 | 2~3 | - | - | |
7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | Si15 C~0.70 | |
8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | N.B.110 C~1010 | |
9 | Bipolar | S22253 | 022Cr22Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5~6.5 | 21~23 | 2.5~3.5 | 0.08~0.20 | |
10 | S22053 | 022Cr23Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5~6.5 | 22~23 | 3~3.5 | 0.14~0.20 | ||
11 | S25073 | 022Cr25Ni7Mo4N | ≤0.030 | ≤0.80 | ≤1.20 | ≤0.035 | ≤0.020 | 6~8 | 24~26 | 3~5 | 0.24~0.32 | Cu≤0.50 | |
12 | Ferrite | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0,60) | 16~19 | - | - | Si ou N.B.: 0.1~1 |
13 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | 1,00 | 17.5~19.50 | 1.75~2.50 | ≤0.035 | (Ti+Nb): [0.2+4 (C+N)] ~0,8 | |
14 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0,60) | 11.50~14.50 | - | - | Al: 0.1~0.3 | |
15 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.02 | (0,60) | 10.50~11.70 | - | ≤0.030 | Ti≥8 (C+N), si: 0.15~0.50, Nb≤0.10 | |
16 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | ≤0.015 | 0.3~1.00 | 10.50~12.50 | - | ≤0.030 | ||
17 | Martensitic | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0,60) | 11.50~13.50 | - | - | - |
Nota: O número nos suportes é o máximo permitido ser adicionado. O componente químico de alguma categoria é diferente de GB/T20878. |
Calor Recommendatory da tabela 6 que trata o regime dos tubos de aço
Não. | Tipo | Categoria de aço | Calor Recommendatory que trata o regime |
1 | Austenita | 12Cr18Ni9 | métodos de 1010℃~1150℃, água-refrigerar ou outro de refrigerar rápido |
2 | 06Cr19Ni10 | métodos de 1010℃~1150℃, água-refrigerar ou outro de refrigerar rápido | |
3 | 022Cr19Ni10 | métodos de 1010℃~1150℃, água-refrigerar ou outro de refrigerar rápido | |
4 | 06Cr25Ni20 | métodos de 1030℃~1180℃, água-refrigerar ou outro de refrigerar rápido | |
5 | 06Cr17Ni12Mo2 | métodos de 1010℃~1150℃, água-refrigerar ou outro de refrigerar rápido | |
6 | 022Cr17Ni12Mo2 | métodos de 1010℃~1150℃, água-refrigerar ou outro de refrigerar rápido | |
7 | 06Cr18Ni11Ti | métodos de 920℃~1150℃, água-refrigerar ou outro de refrigerar rápido | |
8 | 06Cr18Ni11Nb | métodos de 980℃~1150℃, água-refrigerar ou outro de refrigerar rápido | |
9 | aço da Duplo-fase | 022Cr22Ni5Mo3N | 1020℃~1100℃, água-refrigerando |
10 | 022Cr23Ni5Mo3N | 1020℃~1100℃, água-refrigerando | |
11 | 022Cr25Ni7Mo4N | 1025℃~1125℃, água-refrigerando | |
12 | Ferritic | 022Cr18Ti | 780℃~950℃, rapid que refrigera ou que refrigera lento |
13 | 019Cr19Mo2NbTi | 800℃~1050℃, refrigerar rápido | |
14 | 06Cr13Al | 780℃~830℃, rapid que refrigera ou que refrigera lento | |
15 | 022Cr11Ti | 800℃~900℃, rapid que refrigera ou que refrigera lento | |
16 | 022Cr12Ni | 700℃~820℃, rapid que refrigera ou que refrigera lento | |
17 | Martensite | 06Cr13 | 750℃, refrigerar rápido; 800℃~900℃, refrigerar lento |
