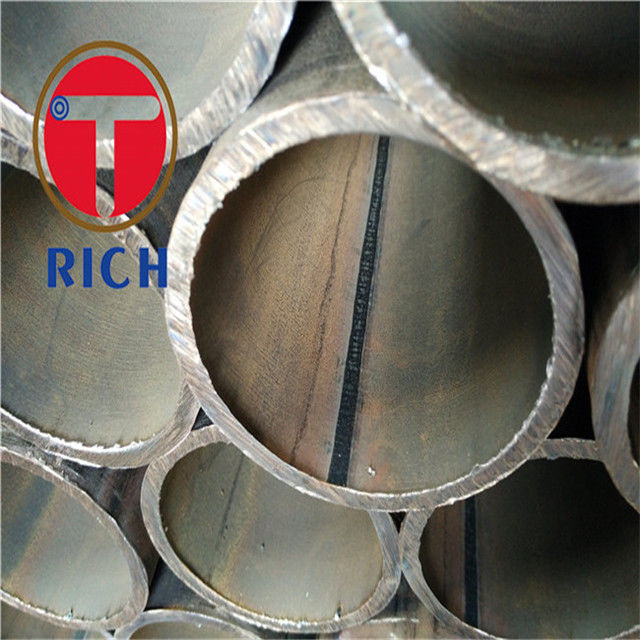

TORICH GB/T13793 10#15#20# Q195 215A 235A soldou a aspereza lisa do tubo de aço
Propriedades Básicas
Local de Origem:
China
Nome da marca:
torich
Certificação:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
Número do modelo:
GB/T13793
Propriedades comerciais
Quantidade mínima de pedido:
5 ton
Preço:
500-1200 USD/ton
Condições de pagamento:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:
20000 T/Year
Resumo do Produto
Nome do produto:TORICH GB/T13793 Material 10#15#20# Q195 215A 235A Tubos de aço com solda de resistência elétrica longitudinal Padrão:GB/T13793 Faixa de tamanho:OD:5 a 711 mmWT:0.5-50 mmDuração: 4-12 mm ou de acordo com a aplicação e produção reais dos clientes. Aplicação:Estrutura de construção, ...
Detalhes do produto
Destacar:
tubo de aço soldado
,tubulação do aço da soldadura
Name:
As tubulações de aço de GB/T13793 10#15# com uma resistência elétrica longitudinal soldam
Technique:
HFRW
Surface:
lubrificado
Delivery Condition:
tratamento térmico
Usage:
Estrutura da construção, transporte líquido
Length:
4-12m
OD:
5-711mm
WT:
0.5-50mm
Descrição do produto
Nome do produto:TORICH GB/T13793 Material 10#15#20# Q195 215A 235A Tubos de aço com solda de resistência elétrica longitudinal
Padrão:GB/T13793
Faixa de tamanho:OD:5 a 711 mmWT:0.5-50 mmDuração: 4-12 mm ou de acordo com a aplicação e produção reais dos clientes.
Aplicação:Estrutura de construção, transporte de líquidos
Grau de aço:10# 15# 20# Q195/Q235/Q345/Q390/Q420
Tecnologia:HFRW
Características:
Boa concentricidade
Boa qualidade da superfície
Boa tolerância ao DDo e ao ID
Alta precisão
Qualidade estável
Suavidade suave
TORICH ASAURANÇA DE QUALIDADE
Tabela 1 Tolerância do diâmetro exteriorUnidade: mm
| Diâmetro externo ((D)) | Precessão geral (PD.A)a) | Precisão mais elevada (PD.B) | Alta precisão (PD.C.) |
| 5 a 20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 anos | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35 a 50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50 a 80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114,3-168.3 | ± 0.70 | ± 0.50 | |
| > 168.3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0,75%D | ± 0,5%D | |
| a)Não se aplica a tubos de aço para rolos de cintos transportadores | |||
Quadro 2 Tolerância da espessura da paredeUnidade: mm
| Espessura da parede ((t) | Precessão geral (PD.A)a) | Precisão mais elevada (PD.B) | Alta precisão (PD.C.) | Espessura de parede não uniformeb |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7,5% t |
| > 0,70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1,0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1,5-2.5 | ± 10% t | ± 0.12 | ± 0.06 | |
| > 2,5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3,5 a 45 | ± 0.22 | ± 0.18 | ||
| > 4,5-5.5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7,5%t | ± 5,0% t | ||
| a)Não se aplica a tubos de aço para rolos de cintos transportadores bNão se aplica a tubos de aço de Precessão Geral: espessura de parede não uniforme significa a diferença entre os valores máximos e mínimos da espessura de parede medida na mesma secção transversal. | ||||
Quadro 3 A flexão do tubo de aço
| Diâmetro externo ((D) /mm | Curvatura/ ((mm/m),Não superior a | ||
| Precessão geral (PD.A) | Precisão mais elevada (PD.B) | Alta precisão (PD.C.) | |
| > 16 | 1.5 | 1.0 | 0.5 |
Quadro 4 Altura da barriga internaUnidade: mm
| Precessão geral | Maior precisão | Alta precisão |
| +0.50 -Não.20 | +0.50 -Não.05 | +0.20 -Não.05 |
Quadro 5 Coeficiente de peso do tubo de aço galvanizado
| Espessura da parede t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Coeficiente c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Coeficiente c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Coeficiente c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Espessura da parede t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Coeficiente c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Coeficiente c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Coeficiente c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Espessura da parede t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Coeficiente c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Coeficiente c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Coeficiente c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
Quadro 6 Propriedades mecânicas
| Grau de aço | Força de rendimento inferior Re1./MPa | Resistência à tração Rm/MPa | Extensão A/Percentagem | |
| D≤ 168,3 mm
| D> 168,3 mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
Quadro 7 Peso da camada galvanizada a quente
| Classe de peso da camada galvanizada | Requisito | O peso total do revestimento de zinco por unidade de área das superfícies internas e externas - Não.m2) no mínimo: |
| A | Superfície interna e externa | 500 |
| B | Superfície interna e externa | 400 |
| C | Superfície interna e externa | 300 |
Quadro 8 Elementos de ensaio e amostragem para tubos de aço
| Número | Elementos de ensaio | Frequência do ensaio | Quantidade de amostragem |
| 1 | Análise da fusão | 1/forno | 1 |
| 2 | Análise do produto acabado | 1/forno | 1 |
| 3 | Ensaio de tração | 1 lote | 1 |
| 4 | Ensaio de tração da solda | 1 lote | 1 |
| 5 | Ensaio de impacto | 1 lote | 2 grupos por vez, 3 amostras por grupo |
| 6 | Teste de aplanamento | 1 lote | 1 amostra em 2 tubos de cada lote |
| 7 | Ensaio de dobra | 1 lote | 1 amostra em 2 tubos de cada lote |
| 8 | Teste de queima | 1 lote | 1 amostra em 2 tubos de cada lote |
| 9 | Ensaio hidráulico | Todos | Todos |
| 10 | Ensaios ultrasónicos | Todos | Todos |
| 11 | Ensaios de corrente de redemoinho | Todos | Todos |
| 12 | Ensaio de uniformidade da camada galvanizada | 1 lote | 1 lote |
| 13 | Determinação do peso galvanizado | 1 lote | 1 lote |
| 14 | Ensaio de adesão da camada galvanizada | 1 lote | 1 lote |
