Tubo de aço inoxidável sem emenda de GB/T 13296 para a caldeira/permutador de calor
Detalhes do produto
aço inoxidável redonda
,aço inoxidável do tubo
Tubos de aço inoxidável sem costura para caldeiras e trocadores de calor GB/T 13296
Especificações:
Materiais:302
Faixa de tamanho:OD:6-159 mm
WT:1-14 mm
Duração geral:3 a 12 m
Tolerância:
De acordo com os seguintes quadros ou pedidos dos clientes.
Desvio admissível do diâmetro exterior e da espessura da parede
| Classificação | Tamanho nominal | Desvio admissível | |
| - O que é? | OD | ≤ 140 | ±1,25%D |
| > 140 | ± 1%D | ||
| S | ≤ 3 | -40%S | |
| > 3 ~ 4 | -35%S | ||
| > 4 a 5 | -33%S | ||
| > 5 | -28%S | ||
| Banheiro | OD | 6 ~ 30 | +0.15 -Não.20 |
| > 30 ~ 50 | ± 0.30 | ||
| > 50 | ± 0,75%D | ||
| S | D≤38 | +20%S | |
| D> 38 | -22%S | ||
Grau de aço e composição química
| Número | Aço | Composição química % | ||||||||
| C | Sim | - Não | P | S | Não. | Cr | Mo. | Ti | ||
| 1 | 0Cr18Ni9 | ≤ 0.07 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 1.00 | 17.00 ~ 19.00 | - Não. | - Não. |
| 2 | 1Cr18Ni9 | ≤ 0.15 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 10.50 | 17.00 ~ 19.00 | - Não. | - Não. |
| 3 | 1Cr19Ni9 | 0.04~0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - Não. | - Não. |
| 4 | 00Cr19Ni10 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - Não. | - Não. |
| 5 | 0Cr18Ni10Ti | ≤ 0.08 | ≤ 1.00 | ≤ 3.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 12.00 | 17.00 ~ 19.00 | - Não. | ≥ 5C |
| 6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 9.00 ~ 13.00 | 18.00 ~ 20.00 | - Não. | 4Xc~ 0.60 |
| 7 | 0Cr18Ni11Nb | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | - Não. | - Não. |
| 8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | - Não. | - Não. |
| 9 | 0Cr17Ni12Mo2 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 11.00 ~ 14.00 | 18.00 ~ 20.00 | 2.00 ~ 3.00 | - Não. |
| 10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 11.0~ 14.00 | 16.00 ~ 20.00 | 2.00 ~ 3.00 | - Não. |
Sistema de tratamento térmico recomendado e propriedades mecânicas
| Número
| Grau de aço | Sistema de tratamento térmico recomendado | Propriedade mecânica | |||
| Resistência à tração Rm MPa | Resistência à tração necessária dos plásticos Rp 0,2/ MPa | Extensão A/ % | Densidade ρ/(em kg/cm3) | |||
| No mínimo: | ||||||
| 1 | 0Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 2 | 1Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.90 |
| 3 | 1Cr19Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 4 | 00Cr19Ni10 | 1010°C~1150°C | 480 | 175 | 35 | 7.93 |
| 5 | 0Cr18Ni10Ti | 920°C ~ 1150°C | 520 | 205 | 35 | 7.95 |
| 6 | 1Cr18Ni11Ti | laminados a quente ≥ 1095°C laminados a frio ≥ 1050°C | 520 | 205 | 35 | 7.93 |
| 7 | 0Cr18Ni11Nb | 980°C ~ 1150°C | 520 | 205 | 35 | 7.98 |
| 8 | 1Cr19Ni11Nb | laminados a quente ≥ 1095°C laminados a frio ≥ 1050°C | 520 | 205 | 35 | 8.00 |
| 9 | 0Cr17Ni12Mo2 | 1010°C~1150°C | 520 | 205 | 35 | 7.98 |
| 10 | 1Cr17Ni12Mo2 | ≥ 1040°C | 520 | 205 | 35 | 7.89 |
A alta temperatura proporciona uma unidade de resistência à extensão não proporcional MPa N/mm²
| Aço | Temperatura°C | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | - Não. |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | - Não. |
100 000 h Intensidade duradoura unidade de dados recomendada MPa N/mm²
| Aço | 100 000 h Intensidade duradoura | ||||||||||
| Temperatura de ensaio/°C | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
Processamento:H, H, C.
Condições técnicas de entrega:Tratamento térmico e decapagem
Amplamente utilizado no campo da:Caldeira e trocador de calor

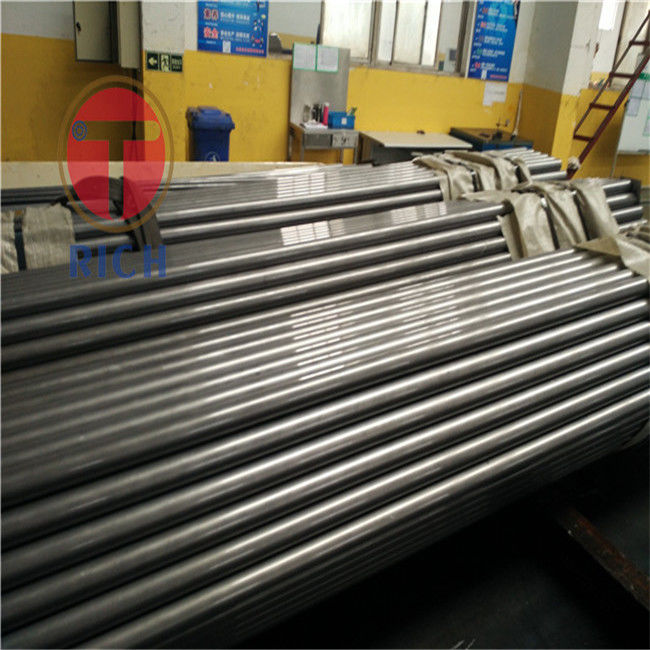

Imagens do produto:
-
