ASTM A789 Super Duplex 2507 Tubo Tubo de aço inoxidável desenhado a frio para petroquímica
|
Detalhes do produto:
|
|
| Lugar de origem: | China |
|---|---|
| Marca: | TORICH |
| Certificação: | ISO 9001 ISO 14001 TS 16949 |
| Número do modelo: | GB/T 14976 |
|
Condições de Pagamento e Envio:
|
|
| Quantidade de ordem mínima: | 1 tonelada |
| Preço: | negotiable |
| Detalhes da embalagem: | Embalando na caixa de madeira, em pacotes sextavados ou em outras maneiras em condições de navegar. |
| Tempo de entrega: | 45 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | De 40000 toneladas/ano |
|
Informação detalhada |
|||
| Nome do produto: | Tubulações de aço inoxidável sem emenda para o transporte fluido GB/T 14976 | Materiais: | 302,304,304L/N, 316L/N |
|---|---|---|---|
| superfície: | polimento | Aplicação: | 302,304,304L/N, 316L/N |
| Forma: | Rodada | OD: | 4-1200mm |
| PESO: | 0.3-200mm | Comprimento: | 1-12m |
| Realçar: | aço inoxidável redonda,aço inoxidável do tubo |
||
Descrição de produto
Tubulações de aço inoxidável sem emenda para o transporte fluido GB/T 14976
Especs.:
Material:
Escala do tamanho: OD: 4-1200mm
PESO: 0.3-200mm
Comprimento geral: 1-12m
Tolerância:
De acordo com o seguinte pedido das tabelas ou dos clientes.
Tabela 1 a tolerância da unidade exterior da espessura do diâmetro e de parede: milímetro
| Tubo de aço da laminagem a quente (extrusão, expansão) | (Rolamento) tubo de aço estirado a frio | ||||||
| Diamension | Tolerância | Diamension | Tolerância | ||||
| PA ordinário da categoria | PC do nível superior | PA ordinário da categoria | PC do nível superior | ||||
|
Diâmetro exterior nominal D |
68~159 | ±1.25%D | ±1%D |
Diâmetro exterior nominal D |
6~10 | ±0.20 | ±0.15 |
| >10~30 | ±0.30 | ±0.20 | |||||
| >30~50 | ±0.40 | ±0.30 | |||||
| >50~219 | ±0.85%D | ±0.75%D | |||||
| >159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
|
Espessura de parede nominal S |
<15 |
+15%S -12.5%S |
±12.5%S |
Espessura de parede nominal S |
≤3 | ±12%S | ±10%S |
| ≥15 |
+20%S -15%S |
>3 |
+12.5%S -10%S |
±10%S | |||
Table2 a tolerância da unidade mínima da espessura de parede: milímetro
| Método de fabricação | Diamension | Tolerância | |
| PA ordinário da categoria | PC do nível superior | ||
|
Tubo de aço da laminagem a quente (extrusão, expansão) W-H |
Smin<15 |
minutode +25%S 0 |
minutode +22.5%S 0 |
| Smin≥15 |
minutode +32.5%S 0 |
||
|
(Rolamento) tubo de aço estirado a frio W-C |
Toda a parede Tickness |
minutode +22%S 0 |
minutode +20%S 0 |
Categoria da tabela 3 e componente do produto químico
| Não. | GB/T 20878 | Categoria | Componente químico (fração) da qualidade/% | |||||||||||
| Não. | Código unificado de Digitas | C | Si | Manganês | P | S | Ni | Cr | Mo | Cu | N | Outro | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~10.00 | 17.00~19.00 | - | - | 0,10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~12.00 | 18.00~20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0,030 | 1,00 | 2,50 | 0,035 | 0,030 | 7.50~10.50 | 18.00~20.00 | - | - | 0.15~0.30 | N.B.: 0,15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 12.00~15.00 | 22.00~24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,035 | 0,030 | 19.00~22.00 | 24.0~26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04~0.10 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | Si: 5C~0.70 |
Sistema do tratamento térmico da tabela 4, propriedades mecânicas do tubo de aço e densidade recomendados
| Tipo da organização | Não. | GB/T 20878 | Categoria | Sistema recomendado do tratamento térmico | Propriedades mecânicas |
Densidade ρ/(kg/dm2) |
|||
| Não. | Código digital unificado |
Resistência à tração Rm/MPa |
Força plástica especificada do alongamento Rp0.2/MPa |
Alongamento da porcentagem após a fratura A/% |
|||||
| Não menos do que | |||||||||
| Austenítico | 1 | 13 | S30210 | 12Cr18Ni9 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 35 | 7,93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 35 | 7,93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010℃~1150℃, frio ou de outra maneira | 480 | 175 | 35 | 7,90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010℃~1150℃, frio ou de outra maneira | 550 | 275 | 35 | 7,93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010℃~1150℃, frio ou de outra maneira | 685 | 345 | 35 | 7,98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010℃~1150℃, frio ou de outra maneira | 550 | 245 | 40 | 7,93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 40 | 7,98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 40 | 7,98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010℃~1150℃, frio ou de outra maneira | 520 | 205 | 35 | 8,00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010℃~1150℃, frio ou de outra maneira | 480 | 175 | 35 | 8,00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040℃, frio ou de outra maneira | 515 | 205 | 35 | 7,98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000℃~1100℃, frio ou de outra maneira | 530 | 205 | 35 | 7,90 | |
Artigo de inspeção do tubo do aço da tabela 5, método do teste e quantidade da preparação de amostras
| Não. | Artigo de inspeção | Quantidade da amostra | Método de amostra | Teste o método |
| 1 | Componente químico | Tome uma amostra de cada furance | GB/T 20066 | GB/T 223, GB/T 11170, GB/T20123, GB/T 20124 |
| 2 | Teste elástico | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 2975 | GB/T 228,1 |
| 3 | Aplainando o teste | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 246 | GB/T 246 |
| 4 | Teste de alargamento | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 242 | GB/T 242 |
| 5 | Teste hidráulico | Cada parte | - | GB/T 241 |
| 6 | Teste ultrassônico | Cada parte | - | GB/T 5777-2008 |
| 7 | Teste do redemoinho | Cada parte | - | GB/T 7735-2004 |
| 8 | Teste de corrosão Intercrystalline | Tome uma amostra entre dois tubos de aço de cada grupo | GB/T 4334-2008 | GB/T 4334-2008 |
Comparação de aço inoxidável da categoria da tabela A.1
| Não. | GB/T 20878-2007 | ASTM A 959-09 |
JIS G4303-2005 JIS G 4311-1991 |
15510:2003 de ISO/TS 4955:2005 do ISO |
EN 10088:1-2005 |
ΓOCT 5632-1972 |
|
| Código unificado de Digitas | Categoria | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400,304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
Processamento: W-H, W-C
Condições técnicas da entrega: Tratamento térmico e conservação em vinagre ou tratamento térmico protetor da atmosfera
Amplamente utilizado no campo de: Trasport fluido

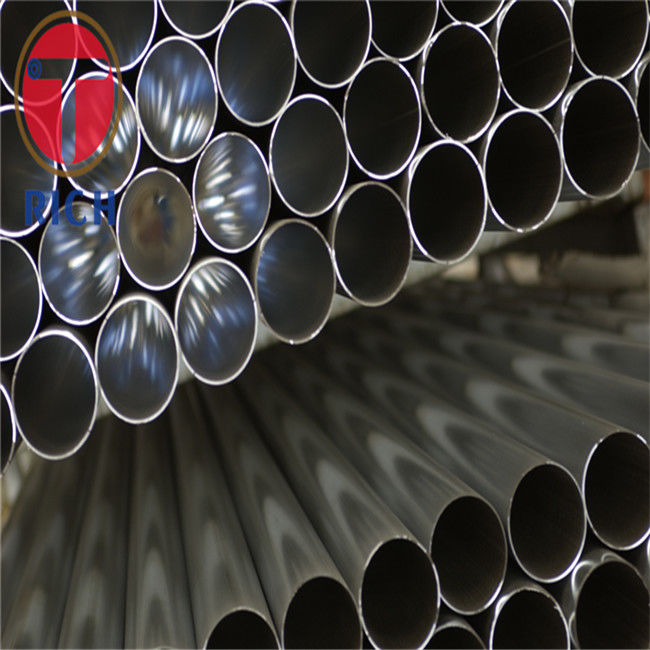

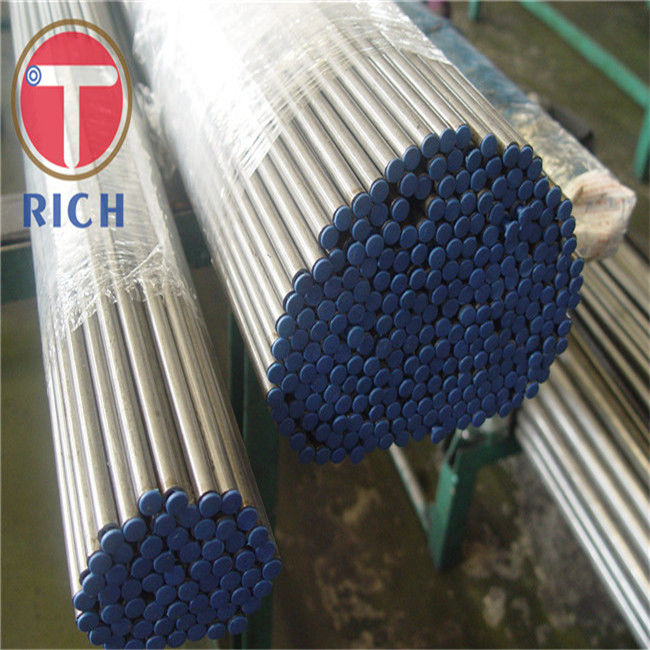

Imagens do produto:
