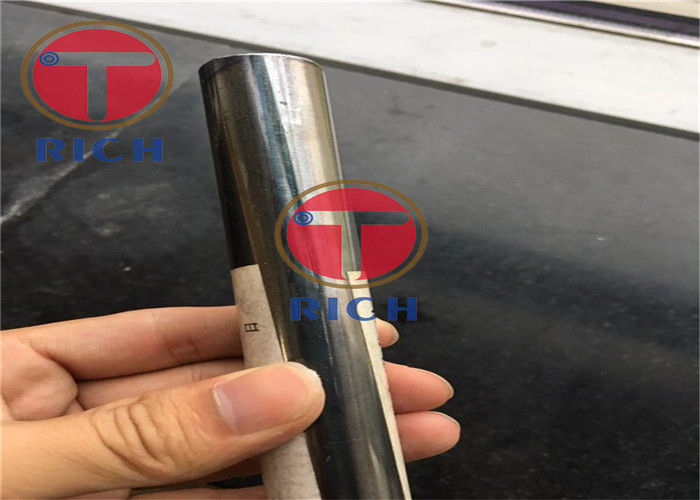

Tubulação de GB/T 19793 parede grossa de pequeno diâmetro/tubo soldados Q235 Q195 SPCC SPHC
Detalhes do produto
tubo de aço soldado
,tubulação do aço da soldadura
GB/T 19793 pequeno diâmetro Tubos/tubos soldados de parede espessa Q235 Q195 SPCC SPHC
Os domínios de aplicação típicos são::
Tubos de absorção de choque para automóveis e motocicletas
Tubos de cilindros hidráulicos
Tubos mecânicos de aço para automóveis
Tubos de moagem de gás
Tubos de revestimento de motores, etc.
tamanho:comprimento--2~12m WT--2~4.5mm OD--16~50mm
material:Q235 Q195 SPCC SPHC
Processo de produção:Tubos soldados de alta frequência comuns
Vantagens:pequeno diâmetro e parede espessa
Qualidade da superfície:As superfícies internas e externas do tubo de aço não podem ter rachaduras, crostas, dobras, delaminações, curvas e queimaduras.escamas de óxido, e vestígios de remoção de borras externas que não são mais do que um desvio negativo da espessura da parede
Elementos de inspecção:
composição química
Ensaio de tração
Exame por ultra-som
Detecção de falhas de corrente de redemoinho
Ensaio de dobra
Teste de aplanamento
Tolerância admissível do diâmetro exterior e da espessura da parede (mm)
| Tipo de tubo de aço | Dimensão do tubo de aço | Tolerância admissível | ||
| Classe média | Classe alta. | |||
| De peso superior a 200 g/m2 Tubos (extrudados e expandidos) | Diâmetro exterior D | Todos | ± 1% (min +/- 0,50) | - |
| Espessura da parede | Todos | +15%/-12,5% (min. +4.5/-4.0) | - | |
| Tubos, tirados a frio, laminados a frio | Diâmetro exterior D | 6 ~ 10 | ± 0.2 | ± 0.15 |
| > 10 ~ 30 | ± 0.40 | ± 0.20 | ||
| > 30 ~ 50 | ± 0.45 | ± 0.30 | ||
| > 50 | ± 1% | ± 0,8% | ||
| Espessura da parede | < 1 | ± 0.15 | ± 0.12 | |
| > 1 ~ 3 | +15% -10% | + 12,5% -10% | ||
| > 3 | + 12,5% -10% | ± 10% | ||
| Nota:Para tubos expostos a quente com diâmetro externo > 35 mm, a tolerância admissível da espessura da parede é de ± 18%. | ||||
Propriedades mecânicas longitudinais dos tubos de aço
| - Não, não. | Grau de aço | Resistência à tração ((Mpa) | Ponto de rendimento ((Mpa) | Prolongamento após ruptura ((%) | |
| s<16 | s> 16 | ||||
| No mínimo: | |||||
| 1 | 10 | 335~475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430 a 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
Desvios admissíveis da análise do produto relativamente aos limites especificados
| Elementos | Valores-limite para a análise do molde | Desvio admissível da análise do produto em % de massa |
| C | ≤ 0.22 | +0.02 |
| Sim | ≤ 0.55 | +0.05 |
| - Não | ≤ 1.60 | +0.10 |
| P | ≤ 0.025 | +0.005 |
| S | ≤ 0.015 | +0.003 |
| Al | ≥ 0,025 | -Não.005 |
-
