Tubo de aço GB/T 24187 do cilindro hidráulico da precisão estirado a frio para o evaporador
Detalhes do produto
tubulação afiada do cilindro hidráulico
,Tubulação do cilindro hidráulico
TORICH GB/T 24187 Tubos de aço soltos de precisão desenhados a frio
Especificações:
Materiais:C Si Mn P S
Faixa de tamanho:OD:3.18-18mm
WT:0.3-1.3 mm
Duração geral:1.5-4m
Tolerância:
De acordo com os seguintes quadros ou pedidos dos clientes.
Quadro 1 Diâmetro exterior, espessura da parede e peso teórico
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| Peso teórico (kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| Peso teórico sem revestimento adicional, densidade de aço é de 7,85 kg/m2 | ||||||||||
Quadro 2 Desvio admissível do diâmetro exterior do tubo de aço
| Diâmetro exterior | Precisão comum | Alta precisão |
| < 4.76 | ± 0.08 | ± 0.05 |
| 4.76-8.00 | ± 0.12 | ± 0.07 |
| > 8.00-12 horas00 | ± 0.16 | ± 0.10 |
| > 1200 | ± 0.20 | ± 0.12 |
Quadro 3 Desvio admissível da espessura da parede do tubo de aço
| Espessura da parede | Desvio admissível |
| < 0.70 | ± 0.05 |
| ≥ 0,70 | ± 0.07 |
Quadro 4 Desvio admissível do comprimento especificado do tubo de aço
| Duração | Desvio admissível |
| ≤ 2000 | +4 0 |
| > 2000-5000 | +7 0 |
| > 5000-8000 | +10 0 |
TABELA 5 Composição química das tiras de aço(Fração de massa) %
| Categoria | C | Sim | - Não | P | S |
| Fios de aço, laminados a frio | ≤ 0.08 | ≤ 0.03 | ≤ 0.30 | ≤ 0.030 | ≤ 0.030 |
| Fios de aço laminados a frio | ≤ 0.008 | ≤ 0.03 | ≤ 0.25 | ≤ 0.020 | ≤ 0.030 |
TABELA 6 Propriedades mecânicas das tiras de aço de baixo carbono laminadas a frio
| Espessura /mm | Resistência à tração
| Força de rendimento
| Extensão A/% |
| 0.25~<0.35 | ≥ 270 | ≥ 32 | |
| 0.35~<0.50 | ≥ 34 | ||
| ≥ 0,50 | ≥ 36 | ||
| a Substituir por b Tipo de amostra com o número de amostra D14 na GB/T 228-2002. | |||
TABELA 7 Propriedades mecânicas das tiras laminadas a frio de aço ultracarbono
| Espessura /mm | Resistência à tração
| Força de rendimento
| Extensão A/% |
| ≤ 0.50 | ≥ 280 | 130 ~ 250 | ≥ 38 |
| > 050 | ≥ 40 | ||
| a Substituir por b Tipo de amostra com o número de amostra P14 no GB/T 228-2002. | |||
TABELHA 8 Propriedades mecânicas dos tubos de aço
| Categoria | Resistência à tração
| Força de rendimento
| Extensão A/% |
| Tubo de aço comum (MA) | ≥ 270 | ≥ 180 | ≥ 14 |
| Tubos de aço mole (MB) | ≥ 230 | 150 ~ 220 | ≥ 35 |
| a Substituir por b Tipo de amostra com o número de amostra S7 na norma GB/T 228-2002. | |||
Características:
TORICH ASAURANÇA DE QUALIDADE
Boa qualidade da superfície
Boa tolerância OD e ID controlada em conformidade com a norma técnica
Qualidade estável
Teste de corrente de redemoinho de 100%
Processamento:W-H W-C
Amplamente utilizado no campo de:Condensadores, evaporadores, tubos de refrigeração, tubos de combustível para refrigeração, automóveis e aparelhos eléctricos industriais

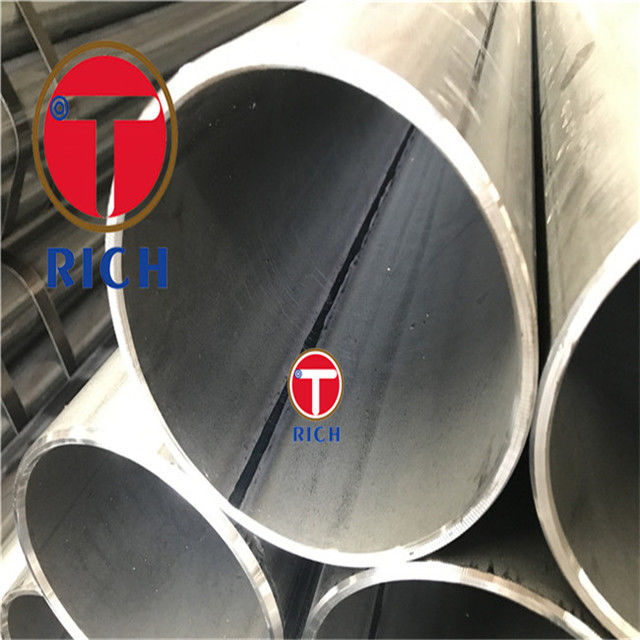

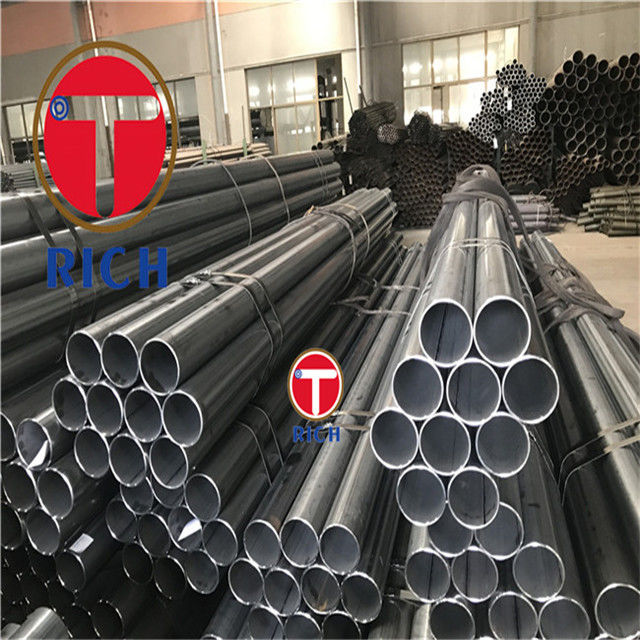

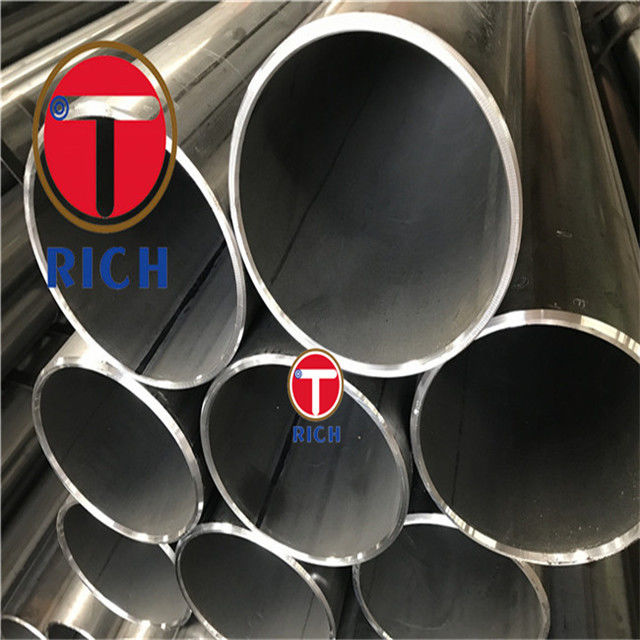

Imagens do produto:
CONTROLO DA QUALIDADE
1~ Inspecção das matérias-primas recebidas
2~ Segregação de matérias-primas para evitar misturas de aço
3~ Aquecimento e martelado para desenho a frio
4~ Desenho a frio e laminação a frio, inspecção em linha
5~ Tratamento térmico, +A, +SRA, +LC, +N, Q+T
6~ Alinhamento-Corte ao comprimento especificado-Inspecção de medição terminada
7~ Ensaios mecânicos em laboratórios próprios com resistência à tração, resistência ao rendimento, alongamento, dureza, impacto, microestrutura, etc.
8~ Embalagem e Calças.
100% dos nossos tubos de aço são dimensionalmente verificados
100% dos nossos tubos de aço são verificados visualmente para garantir que têm uma condição de superfície perfeita e sem defeitos de superfície.
Ensaio de corrente de redemoinho 100% e ensaio ultrasónico para eliminar defeitos longitudinais e transversais.
-
