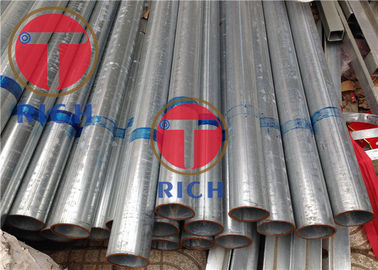

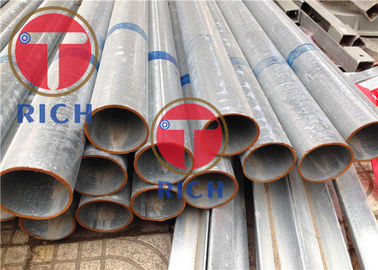

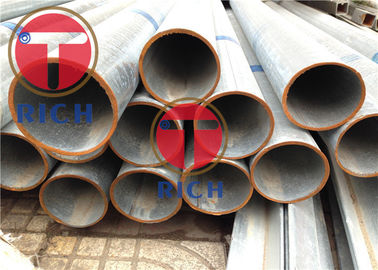

Forma redonda de aço soldada galvanizada de tubo do mergulho quente de TORICH para a estrutura da construção
Detalhes do produto
tubo de aço soldado
,Tubo de aço soldado da resistência elétrica
TORICH Garantia da Qualidade Tubos e tubos de aço galvanizados soldados a quente
Aplicação:Adequados para fins mecânicos, de construção e outros propósitos estruturais, e para tubos de aço soldados de costura reta com um diâmetro exterior não superior a 711 mm,pode também ser aplicado a tubos de aço soldados gerais para transporte de fluidos
tamanhoL-4~12m OD--5~711mm WT--0.5~5.5mm
Grau:10,20,Q195,Q215,Q213,Q275
Método de fabrico:O tubo de aço deve ser fabricado em fita de aço laminada a quente ou em fita de aço laminada a frio pelo método de soldadura por resistência de alta frequência
Estado de entrega: Tubo de aço deve ser soldado ou tratamento térmico estado de entrega
Qualidade da superfície:As superfícies internas e externas do tubo de aço não podem apresentar rachaduras, crostações, dobras, delaminados, laços e queimaduras.escamas de óxido, e vestígios de remoção de borras externas que não são mais do que um desvio negativo da espessura da parede
Tolerância do diâmetro exteriorUnidade: mm
| Diâmetro externo ((D)) | Precessão geral (PD.A)a) | Precisão mais elevada (PD.B) | Alta precisão (PD.C.) |
| 5 a 20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 anos | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35 a 50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50 a 80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114,3-168.3 | ± 0.70 | ± 0.50 | |
| > 168.3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0,75%D | ± 0,5%D | |
| a)Não se aplica a tubos de aço para rolos de cintos transportadores | |||
Tolerância da espessura da parede Unidade: mm
| Espessura da parede ((t) | Precessão geral (PD.A)a) | Precisão mais elevada (PD.B) | Alta precisão (PD.C.) | Espessura de parede não uniformeb |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7,5% t |
| > 0,70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1,0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1,5-2.5 | ± 10% t | ± 0.12 | ± 0.06 | |
| > 2,5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3,5 a 45 | ± 0.22 | ± 0.18 | ||
| > 4,5-5.5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7,5%t | ± 5,0% t | ||
| a)Não se aplica a tubos de aço para rolos de cintos transportadores bNão se aplica a tubos de aço de Precessão Geral: espessura de parede não uniforme significa a diferença entre os valores máximos e mínimos da espessura de parede medida na mesma secção transversal. | ||||
Coeficiente de peso do tubo de aço galvanizado
| Espessura da parede t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Coeficiente c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Coeficiente c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Coeficiente c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Espessura da parede t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Coeficiente c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Coeficiente c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Coeficiente c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Espessura da parede t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Coeficiente c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Coeficiente c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Coeficiente c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
