Caldeira/permutadores de calor tubo de aço inoxidável, tubulação sem emenda conservada recozida dos Ss

Informação Básica
Lugar de origem: China
Marca: Torich
Certificação: ISO9001
Número do modelo: GB13296-1991
Quantidade de ordem mínima: tem
Preço: negotiable
Detalhes da embalagem: Nos pacotes na caixa de madeira
Tempo de entrega: 3-4 semanas
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 5000tons pelo ano
Informação detalhada
padrão: GB13296 -1991 Grau: 0Cr18Ni9
Produção: Estirado a frio Condição da entrega: Conservado e recozido
Aplicação: Caldeira e permutador de calor Tipo: Curvatura em linha reta e de U
Realçar:

aço inoxidável redonda

,

tubo de aço inoxidável do grande diâmetro


Descrição de produto

Os tubos da caldeira e dos permutadores de calor recozeram e conservaram o tubo de aço inoxidável sem emenda



Os tubos de aço inoxidável sem emenda para a caldeira e o permutador de calor, são feitos de acordo com o padrão nacional chinês GB13296-91.



GB13296-91 é um padrão aplicável para as tubulações de aço inoxidável sem emenda que seja usado para a caldeira e o permutador de calor.



GB13296-1991 tubos de aço inoxidável sem emenda para a caldeira, permutadores de calor

0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti



Tandard técnico: GB13296-91



Tolerância para o tubo de caldeira inoxidável sem emenda:

Método de produção Tamanho (milímetro) Tolerância
Laminagem a quente (extrusão) OD ≤140 ±1.25%
>140 ±1.0%
PESO ≤10 ±12.5%
>10 ±15%
Estirado a frio (laminado) OD 8~30 ±0.20mm
>30~50 ±0.30mm
>50 ±0.8%
PESO 1.0~3

+12%

-10%

>3.0

±10%



Comprimento:
O comprimento ou o tubo de aço geral:
Tubo da laminagem a quente (extrusão): 3~12 m
Tubo (laminado) estirado a frio: 3~8 m
O comprimento para a tubulação de água & a tubulação de aço da caldeira:
Tubo da laminagem a quente (extrusão): 4~12 m
Tubo (laminado) estirado a frio: 4~8 m



Tolerância de dobra:

WT≤15mm, Bending≤1.5mm/m

WT>15mm, Bending≤2.0mm/m



Forma de fim:

Ambas as extremidades da tubulação devem ser cortadas perpendicularmente, e removem as rebarbas



Propriedade mecânica

O tratamento térmico de propriedades mecânicas longitudinais da tubulação de aço deve de acordo com o padrão.

Material

MPa da resistência à tração

MPa da força de rendimento

Alongamento

%

0Cr18Ni9 520 205 35
1Cr19Ni9 520 205 35
0Cr19Ni10 480 175 35
1Cr18Ni9Ti 550 205 40
0Cr18Ni12Mo2Ti 530 205 35
0Cr26Ni5Mo2 590 390 18
1Cr17 410 245 20
00Cr27Mo 410 245 20
1Cr25Ti 440 245 17



Dureza:

Para os tubos que W.T. ≥2 milímetro, testes de dureza de Rockwell deve ser tomado.



Testes dos tubos de caldeira sem emenda:

teste 1.Bending:

Os tubos deverem tomar o teste de dobra quando OD ≤22mm. O ângulo de dobra é 90 graus, e o raio de curvatura é 6 vezes o diâmetro exterior do tubo de aço.



2. Teste hidráulico;

Os testes da corrente de redemoinho, testes ultrassônicos podem ser usados em vez dos testes hidráulicos. Quando testes da corrente de redemoinho, GB/T 7735-1995 GR. A deve ser seguido; quando testes ultrassônicos, GB/T 5777-1996 GR. C8 deve ser seguido.

3. Aplainando o teste

4. Teste flangeando

5. Expanda o teste

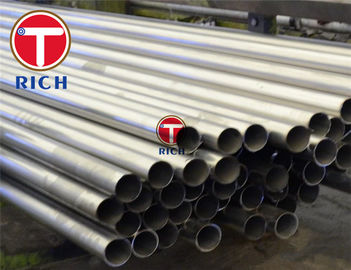

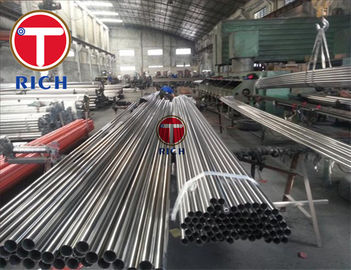

 Caldeira/permutadores de calor tubo de aço inoxidável, tubulação sem emenda conservada recozida dos Ss 0Caldeira/permutadores de calor tubo de aço inoxidável, tubulação sem emenda conservada recozida dos Ss 1

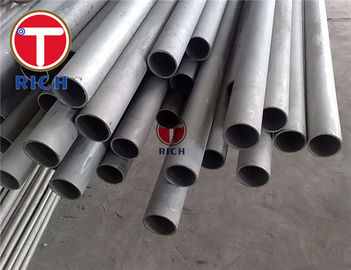

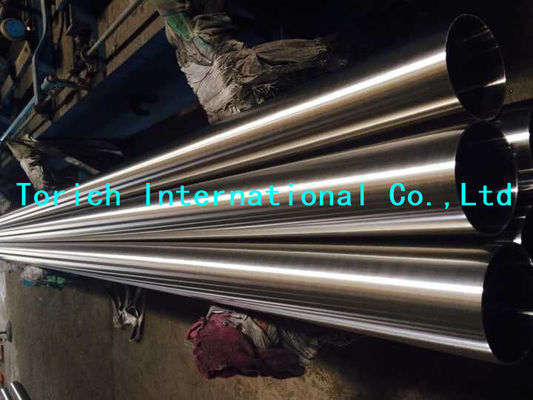

 Caldeira/permutadores de calor tubo de aço inoxidável, tubulação sem emenda conservada recozida dos Ss 2 Caldeira/permutadores de calor tubo de aço inoxidável, tubulação sem emenda conservada recozida dos Ss 3
