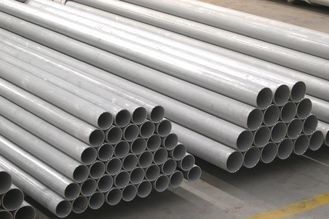

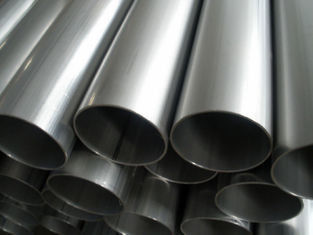

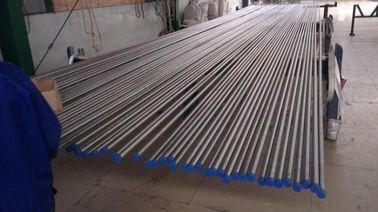

Tubo de aço inoxidável austenítico soldado Astm A688 para aquecedores de água tubulares da alimentação
Detalhes do produto
aço inoxidável redonda
,tubo de aço inoxidável do grande diâmetro
ASTM A688 TP304/304L/304LN, TP316/316L/316LNTubos aquecedores de aço inoxidável austenítico
Faixa de tamanho:
O.D.: 4,0-230 mm W.T.:1-30 mm L: de acordo com as exigências do cliente
Materiais e Fabricação:
Os tubos são fabricados a partir de aço laminado plano por processo de solda automática.
Após a solda e antes do tratamento térmico final, os tubos são desenhados a frio ou laminados a frio

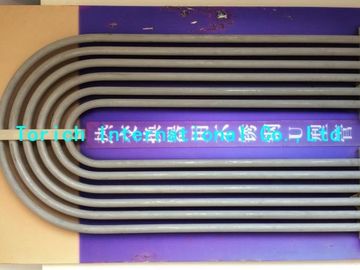

Os tubos estão prontos para a flexão em U após aquecimento, de acordo com o desenho e o projeto do cliente.
Condição da superfície:
Os tubos são em conserva em ácidos nítrico e fluorídrico.
Requeijão brilhante.
Requisitos mecânicos
| Grau: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| S.U.N. | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, máximo | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, no máximo | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
| P, máximo | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, máximo | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Sim, no máximo. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Não. | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| Cr | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| Mo. | - Não. | - Não. | - Não. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | - Não. | - Não. |
| Nitrogénio | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Cobre | - Não. | - Não. | - Não. | - Não. | - Não. |
| Grau: | TP316N | - Não. | - Não. | - Não. | - Não. |
| S.U.N. | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, máximo | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, no máximo | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| P, máximo | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, máximo | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Sim, no máximo. | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Não. | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| Cr | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
| Mo. | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Nitrogénio | - Não. | - Não. | - Não. | - Não. | 0.45-0.55 |
| Cobre | - Não. | - Não. | - Não. | 0.30-0.60 |
Requisitos de tração
| Grau e UNS | Resistência à tração Min ksi [Mpa] | Força de rendimento Min ksi [Mpa] | Extensão em 2in ou 50mm min % | ||||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | ||||||
| 304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | ||||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | ||||||
| 304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | ||||||
| 304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | ||||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | ||||||
| N08367 t> 0.187 | 95 [655] | 45 [310] | 30 | ||||||
| N08926 | 94 [650] | 45 [310] | 35 | ||||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | ||||||
| S21254 t> 0.187 | 95 [655] | 45 [310] | 35 | ||||||
| S32654 | 120 [825] | 65 [450] | 40 | ||||||
Variações de dimensões permitidas
| Grupo | Tamanho, Diâmetro externo, em mm | Permissível Variações no Fora.Diâmetro, em[mm] | Permissível emWT, em % | PermissívelVariações emcomprimento do corte, | |
| 1 | Até 1/2 (exceto 12,7) | ± 0,005[0,13] | ± 15 | 1/8[3] | 0 |
| 2 | 1/2 a 1 1/2 12,7 a 38,1 exceto | ± 0,005[0,13] | ± 10 | 1/8[3] | 0 |
| 3 | 1 1/2 a 3 1/2 (excluindo 38,1 a 88,9) | ±0,010[0,25] | ± 10 | 3/16 [1] | 0 |
| 4 | 3 1/2 a 5 1/2 (exceto 88,9 a 139,7) | ±0,015[0,38] | ± 10 | 3/16 [1] | 0 |
| 5 | 5 1/2 a 5 1/2 (excluindo 139,7 a 230,2) | ±0,030[0,76] | ± 10 | 3/16 [1] | 0 |
Documentos de referência:
Normas ASTM
ASTM A262 Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos
ASTM A480 / A480 M Especificação relativa aos requisitos gerais para o aço inoxidável laminado plano e os aços inoxidáveis laminados a calor
Placas de aço resistentes, folhas e tiras,
ASTM A941 Terminologia relativa ao aço, ao aço inoxidável, às ligas conexas e às ferroligas.
ASTM A1016/ A1016 M Especificação de requisitos gerais para aço de liga ferrítica, liga austenítica
Aço e tubos de aço inoxidável.
ASTM E527 Prática para a numeração de metais e ligas no Sistema Unificado de Numeração (UNS)
SAE J1086 Prática de numeração de metais e ligas (UNS)
