O Sae J526 soldou o baixo tubo do aço carbono para a auto refrigeração/hidráulico
Detalhes do produto
tubulação do aço da soldadura
,Tubo de aço soldado da resistência elétrica

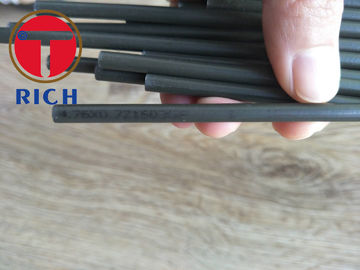

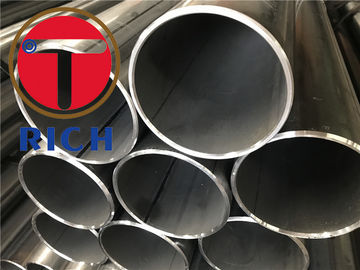

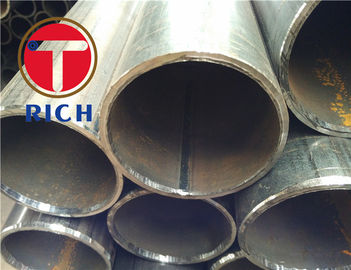

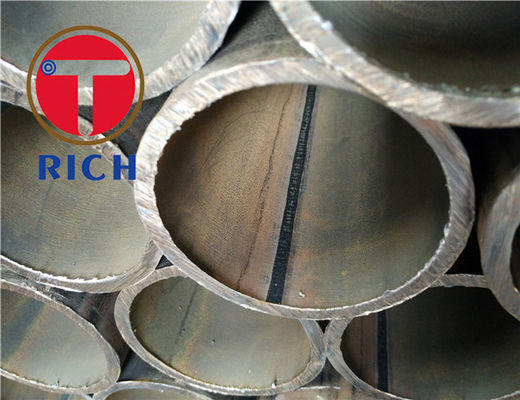

SAE J526 Tubos de aço com baixo teor de carbono soldados para refrigeração de automóveis, hidráulica
Aplicação: abrange tubos de aço de baixo carbono, de parede única, soldados, destinados a aplicações gerais de automóveis, refrigeração, hidráulica e outras aplicações semelhantes, que exijam tubos de qualidade adequada para a proibição de incêndio, queima,embebidos, formação e solda.
tamanho:comprimento--2~12m WT--2~4.5mm OD--16~50mm
FabricaçãoOs tubos devem ser fabricados a partir de uma única tira de aço em forma de tubo, cujas bordas são unidas e seladas por um processo de soldadura adequado. the bead shall be removed from theoutside to provide a smooth round surface and the tubing shall be processed in such a manner as to producea finished product which will meet all requirements of this document- Normalmente, este tipo de tubulação está disponível em estado enrolado e em estado reto.
Elementos de inspecção:
composição química
Ensaio de tração
Exame por ultra-som
Detecção de falhas de corrente de redemoinho
Ensaio de dobra
Teste de aplanamento
Tolerância admissível do diâmetro exterior e da espessura da parede (mm)
| Tipo de tubo de aço | Dimensão do tubo de aço | Tolerância admissível | ||
| Classe média | Classe alta. | |||
| De peso superior a 200 g/m2 Tubos (extrudados e expandidos) | Diâmetro exterior D | Todos | ± 1% (min +/- 0,50) | - |
| Espessura da parede | Todos | +15%/-12,5% (min. +4.5/-4.0) | - | |
| Tubos, tirados a frio, laminados a frio | Diâmetro exterior D | 6 ~ 10 | ± 0.2 | ± 0.15 |
| > 10 ~ 30 | ± 0.40 | ± 0.20 | ||
| > 30 ~ 50 | ± 0.45 | ± 0.30 | ||
| > 50 | ± 1% | ± 0,8% | ||
| Espessura da parede | < 1 | ± 0.15 | ± 0.12 | |
| > 1 ~ 3 | +15% -10% | + 12,5% -10% | ||
| > 3 | + 12,5% -10% | ± 10% | ||
| Nota:Para tubos expostos a quente com diâmetro externo > 35 mm, a tolerância admissível da espessura da parede é de ± 18%. | ||||
Propriedades mecânicas longitudinais dos tubos de aço
| - Não, não. | Grau de aço | Resistência à tração ((Mpa) | Ponto de rendimento ((Mpa) | Prolongamento após ruptura ((%) | |
| s<16 | s> 16 | ||||
| No mínimo: | |||||
| 1 | 10 | 335~475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430 a 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
Vantagem competitiva:
Boa fonte de matéria-prima da Bao Steel.
Prazo de entrega rápido de acordo com o PO e acordo.
Produzir exatamente de acordo com o padrão e as exigências do cliente.
Equipa de exportação experiente para atendimento ao cliente, resposta rápida dentro de 24 horas.
Local de produção:
Métodos de ensaio:
Ensaio de tração
Teste de aplanamento
Teste de expansão da deriva
Inspecção dimensional
Medição da rugosidade
Exame visual
Ensaios não destrutivos
a. Ensaio de imperfeições longitudinais:
- Ensaio de corrente de redemoinhos - EN10246-3, nível E3
- Ensaios ultrasónicos - EN10246-7, nível U3
b. Hermeticidade
- Os ensaios não destrutivos para verificação da estanquidade devem ser efectuados em conformidade com a norma EN 10246-1
EN10305 É constituído pelas seguintes partes sob o título geral " Tubos de aço para aplicações de precisão - Condições técnicas de entrega "
Parte 1: Tubos desenhados a frio sem costura
Parte 2: Tubos laminados a frio
Parte 3: Tubos soldados a frio
Parte 4: Tubos sem costura puxados a frio para sistemas hidráulicos e pneumáticos
Parte 5: Tubos quadrados e retangulares soldados e a frio
Parte 6: Tubos laminados a frio para sistemas de energia hidráulica e pneumática
Referências normativas:
EN10002-1, Materiais metálicos - Ensaios de tração - Parte 1: Método de ensaio à temperatura ambiente
EN10020, Definição e classificação das classes de aço
EN10021, Requisitos técnicos gerais de entrega para produtos de aço e ferro
EN10027-1, Sistemas de designação do aço - Parte 1
EN10027-2, Sistemas de designação do aço - Parte 2: Sistemas numéricos
EN10052, Vocabulário de termos de tratamento térmico de produtos ferrosos.
EN10204, Produtos metálicos - Tipos de documentos de inspecção
EN10233, Materiais metálicos - Tubo - Teste de aplanamento
EN10234, Materiais metálicos - Tubo - Ensaio de expansão por deriva
EN10246-1, Ensaios não destrutivos de tubos de aço - Parte 1:Ensaios eletromagnéticos automáticos de tubos de aço ferromagnéticos sem costura e soldados (exceto soldados por arco submerso) para verificação da estanquidade hidráulica
EN10246-3, Ensaios não destrutivos de tubos de aço - Parte 3: Ensaios automáticos de corrente de turbilhão de tubos de aço sem costura e soldados (exceto soldados por arco submerso) para detecção de imperfeições
EN10246-5,Ensaios não destrutivos de tubos de aço - Parte 5:Ensaios automáticos de fuga de fluxo de transdutor magnético periférico completo de tubos de aço ferromagnéticos sem costura e soldados (excepto tubos de aço submergidos e soldados por arco) para detecção de imperfeições longitudinais
EN10246-7, Ensaios não destrutivos de tubos de aço - Qualificação e competência do pessoal de ensaios não destrutivos dos níveis 1 e 2.
EN ISO 377, Aço e produtos siderúrgicos - Localização e preparação de amostras e amostras para ensaio mecânico (ISO 377:1997)
EN ISO 2566-1, Aço - Conversão dos valores de alongamento - Parte 1: Aços de carbono e de liga baixa (EN102566-1:1984)
EN 10168, Produtos de ferro e aço - Documentos de inspecção - Informações e descrição da lista
ENV10220, Tubos de aço sem costura e soldados - Dimensões e massas por unidade de comprimento
EN 10266, Tubos, acessórios e secções ocas estruturais de aço - Definições e símbolos para utilização nas normas de produtos
EN ISO 4287, Especificações geométricas do produto (GPS) - Texturas da superfície: Método de perfil - Termos, definição e parâmetros da textura da superfície (ISO 4287:1997)
-
