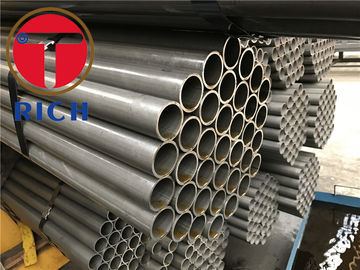

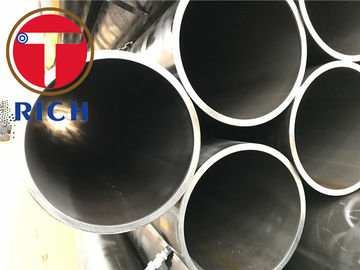

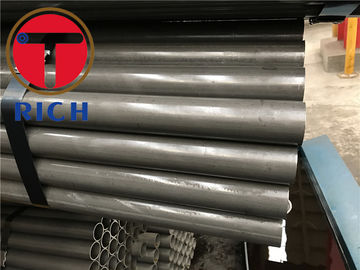

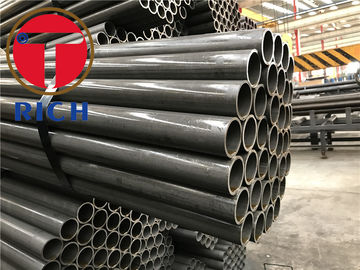

SAEJ525 DOM Steel Tube
Detalhes do produto
Tirado sobre o tubo do aço do Mandrel
,tirado sobre a tubulação do aço do mandrel
Detalhes rápidos:
SAE J525 Tubos de aço de baixo carbono soldados a frio, aquecidos para dobra e queima
Faixa de tamanho:O.D.:30-350mm W.T.:1-15mm L: 12000mm ou cortado em peças curtas conforme o comprimento especificado
Aplicações:para dobragem e flaqueamento, peças para automóveis
Fabricação:
A tubulação é feita de aço laminado plano em forma de tubo, cujas bordas são unidas e fundidas por soldadura por resistência elétrica.O tubo é normalizado e submetido a uma operação de desenho a frio que deve resultar numa redução mínima de 15% da secção transversal, dos quais 8% consistirão numa redução da espessura da parede.Os tubos devem ser normalizados através de um método de controlo atmosférico para produzir um produto acabado que satisfaça todos os requisitos da SAJ525.
Dimensões e tolerâncias:
As tolerâncias aplicáveis ao diâmetro exterior e ao diâmetro interior do tubo constam do quadro 1.
As tolerâncias aplicáveis à espessura da parede dos tubos constam do quadro 2.
As tolerâncias dimensionais só podem ser aplicadas a duas das três dimensões dos tubos (OD, ID ou parede)
Salvo acordo em contrário entre o cliente e nós, as tolerâncias dimensionais aplicam-se às dimensões do tubo OD e das paredes.
| Tabela 1 - Tolerância do diâmetro exterior dos tubos | ||
| Tubos nominais OD mm | Tolerância OD ± mm | Tolerância ID ± mm |
| Até 9.50 | 0.05 | 0.05 |
| Mais de 9,50 a 15,88 inclusive | 0.06 | 0.06 |
| Mais de 15,88 a 50,80 inclusive | 0.08 | 0.08 |
| Mais de 50,8 a 63,50 inclusive | 0.10 | 0.10 |
| Mais de 63,50 a 76,20 inclusive | 0.13 | 0.13 |
| Mais de 76,20 a 100,00 inclusive | 0.15 | 0.15 |
| A tolerância WT não deve ser superior a 10% | ||
| Quadro 2 - Tolerância à espessura da parede dos tubos | |||
| Número nominal Espessura da parede | D.O. nominal Através de 22 mm ± mm | D.O. nominal 22-48 mm ± mm | D.O. nominal 48-100 mm ± mm |
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 |
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 |
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.40 | - | 0.05/0.10 | 0.08/0.08 |
| 3.75 | - | 0.05/0.10 | 0.08/0.08 |
| 4.00 | - | 0.08/0.10 | 0.08/0.10 |
| 4.19 | - | 0.08/0.10 | 0.08/0.10 |
| 4.57 | - | 0.10/0.10 | 0.08/0.13 |
| 5.00 | - | 0.10/0.13 | 0.10/0.13 |
| Quadro 2- REQUISITOS QUÍMICOS | |
| Elementos | % |
| Carbono | 0.06-0.18 |
| Manganês | 0.30 para 0.60 |
| Fósforo | 0.040 no máximo |
| Ácido sulfúrico | 0.050 no máximo |
| Quadro 3 - PROPRIETADES MECÂNICAS | |
| Propriedades | Valor |
| Força de rendimento, min. | 170 Mpa |
| Ultimate Strenth, min. | 310 Mpa |
| Prolongamento em 50 mm, min | 35% |
| Dureza (Rockwell B),max | 65.00 |
Tubos de aço de produção:
Teste de corrente de Eddy e teste de ultra-som:
Embalagem:
-
