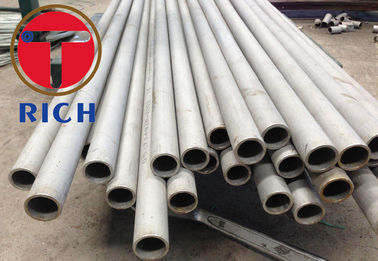

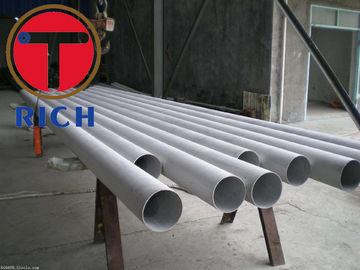

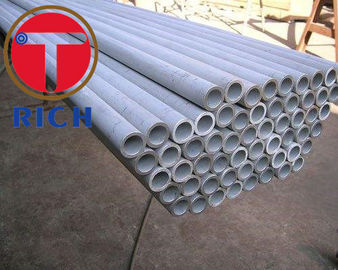

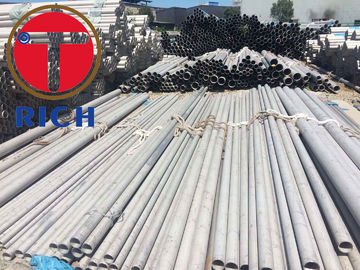

Tubulação de aço inoxidável do tubo de aço sem emenda 304 inoxidáveis da caldeira A213 recozida conservada

A213 Tubos de aço inoxidável sem costura, aquecidos, em conserva, para caldeiras/cambiadores de calor

Os tubos de aço inoxidável sem costura para caldeira e trocador de calor são fabricados de acordo com o padrão nacional chinês GB13296-91.

O GB13296-91 é uma norma aplicável a tubos de aço inoxidável sem costura que são utilizados para caldeiras e trocadores de calor.

GB13296-1991 Tubos sem costura de aço inoxidável para caldeiras e trocadores de calor

0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

Normas técnicas:GB13296-91

Tolerância para tubo de caldeira inoxidável sem costura:

Duração:
O comprimento ou tubo de aço geral:
Tubos de laminagem a quente (extrusão): 3~12 m
Tubos desenhados a frio: 3 a 8 m
Comprimento para tubos de água e tubos de aço da caldeira:
Tubos de laminagem a quente (extrusão): 4~12 m
Tubos desenhados a frio: 4 a 8 m

Tolerância de dobra:

WT≤15 mm, curvatura≤1,5 mm/m

WT>15 mm, curvatura≤2,0 mm/m

Forma da extremidade:

Ambas as extremidades do tubo devem ser cortados em ângulo reto, e remover burrs

Propriedade mecânica

O tratamento térmico das propriedades mecânicas longitudinais dos tubos de aço deve ser efectuado em conformidade com a norma.

Dureza:

Para os tubos cuja T.W. ≥ 2 mm, devem ser efectuados ensaios de dureza de Rockwell.

Ensaios dos tubos de caldeira sem costura:

1.Teste de dobra:

Os tubos devem ser submetidos ao ensaio de flexão quando o OD ≤ 22 mm. O ângulo de flexão é de 90 graus e o raio de flexão é de 6 vezes o diâmetro exterior do tubo de aço.

2. Ensaio hidráulico;

Quando o teste de corrente de redemoinho, GB/T 7735-1995 Gr. A deve ser seguido; quando o teste de ultrassom, GB/T 5777-1996 Gr.C8 deve ser seguido.

3Teste de aplanamento

4. Teste de flanges

5Expanda o teste.
