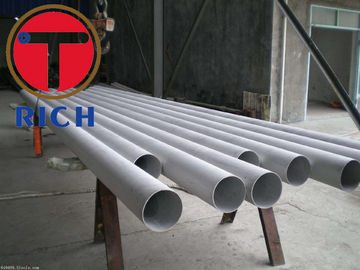

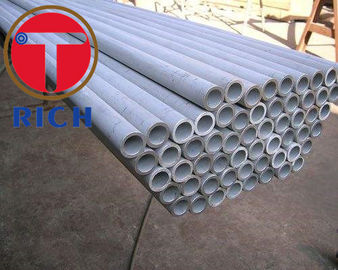

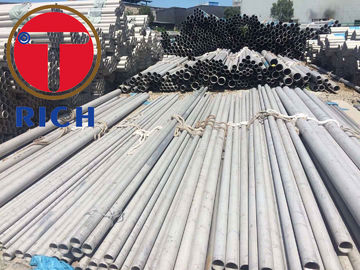

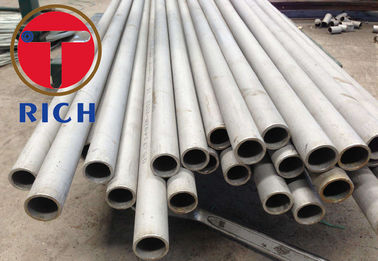

304 316 soldaram o tubo de aço inoxidável austenítico para caldeiras/permutador de calor
Detalhes do produto
aço inoxidável redonda
,aço inoxidável do tubo
ASTM A249 304 316 Tubo austenítico de aço inoxidável soldado para caldeiras / trocadores de calor
Tamanho:
OD: 1/8 de polegada (3,2 mm) a 5 polegadas (127 mm)
WT: 0,015 a 0,320 polegadas (0,4 a 8,1 mm)
Grau:
TP304H, TP309H, TP310H, TP316H, TP312H, TP347H e TP348H.
TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348
Para serviços de alta temperatura, tais como para superqueimadores e reaquecedores
Aplicação:
Caldeira, superaquecedor, trocador de calor, condensador
Aço inoxidável austenítico, aplicações de serviço de temperatura, aplicações de alta temperatura
Fabricação:
Os tubos são feitos de aço laminado plano por um processo de soldagem automática sem adição de metal de enchimento.
Após a soldadura e antes do tratamento térmico final, os tubos são trabalhados a frio na soldadura e no metal vulgar ou no metal de soldadura
Ensaio e inspecção:
Ensaio de tensão
Teste de aplanamento
Ensaio de flange
Ensaio de inclinação para trás
Teste de dureza
Ensaio elétrico hidrostático ou não destrutivo
Tamanho do grão
Tabela 1 Composição química (análise de fundição) de aços austeníticos resistentes à corrosão, em % em massa (continuação)
| Grau de aço | C Max. | Sim | - Não | P Max. | S Max. | N | Cr | Cu | Mo. | Nb | Não. | Ti | Outros | ||
| Nome do aço | Número de aço | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.50 a 19.50 | - | - | - | 8.00 a 10.00c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 18.00 a 20.00 | - | - | - | 10.00 a 12.00d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00 a 19.50 | - | - | - | 8.50 a 11.50 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 a 19.50 | - | - | - | 8.00 a 10.50 | - | - | |
| X6CrNiTi18 - 10 | 1.4541 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 a 19.00 | - | - | - | 9.00 a 12.00d | 5xC para 0.70 | - | |
| X6CrNiNb18 - 10 | 1.4550 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 a 19.00 | - | - | 10xC para 1.00 | 9.00 a 12.00d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤ 0.25 | ≤ 2.00 | 0.025 | 0.010 | ≤ 0.11 | 24.00 a 26.00 | - | ≤ 0.20 | - | 20.00 a 22.00 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.00 a 13.00e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.00 a 13.00 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.025 | 0.010 | 0.10 a 0.16 | 24.00 a 26.00 | - | 2.00 a 2.50 | - | 21.00 às 23.00 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | - | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.50 a 13.50c | 5xC para 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 16.50 a 18.50 | - | 2.00 a 2.50 | 10xC-1.00 | 10.50 a 13.50 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 a 0.22 | 16.50 a 18.50 | - | 2.00 a 3.00 | - | 11.00 a 14.00d | - | - | |
| X3CrNiMo17 - 13-3 | 1.4436 | 0.05 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 3.00 | - | 10.50 a 13.00d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 a 19.00 | - | 2.00 a 3.00 | - | 12.50 a 15.00 | - | - | |
| X2CrNiMoN17 - 13-5 | 1.4439 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 a 0.22 | 16.50 a 18.50 | - | 4.00 a 5.00 | - | 12.50 a 14.50 | - | - | |
| Grau de aço | C Max. | Sim | - Não | P Max. | S Max. | N | Cr | Cu | Mo. | Nb | Não. | Ti | Outros | ||
| Nome do aço | Nome do aço | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.11 | 26.00 a 28.00 | 0.70 para 1.50 | 3.00 para 4.00 | - | 30.00 para 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.15 | 19.00 a 21.00 | 1.20 para 2.00 | 4.00 para 5.00 | - | 24.00 para 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤ 0.70 | ≤ 1.00 | 0.030 | 0.010 | 0.18 a 0.25 | 19.50 a 20.50 | 0.50 para 1.00 | 6.00 para 7.00 | - | 17.50 para 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤ 0.50 | ≤ 1.00 | 0.030 | 0.010 | 0.15 a 0.25 | 19.00 a 21.00 | 0.50 para 1.50 | 6.00 para 7.00 | - | 24.00 para 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤ 0.70 | ≤ 1.00 | 0.020 | 0.015 | - | 20.00 às 23.00 | - | - | - | 32.00 para 35.00 | 8x(C+N) Para 0.60 | Al:0.15 Para 0.45 | |
Opção 3É especificado um teor de enxofre de 0,015% a 0,030%.
| |||||||||||||||
Requisitos suplementares
S1 - Tubos aquecidos sem tensão
S2 - Tubos de parede mínimos
S3- Ensaio de pressão atmosférica subaquática
S4 - Tratamento térmico estabilizador
S5 - Tubos não endireitados
S6 - Ensaio de corrosão intergranular
S7 - Ensaio de decomposição da solda
S8 - Aplicações especiais
S9 - Verificação adicional de tubos de solda por pedido ASME
Documentos referenciados:
Normas ASTM:
ASTM A262 Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos
ASTM A480/ A480M Especificação relativa aos requisitos gerais aplicáveis às chapas, folhas e tiras de aço inoxidável laminado plano e resistente ao calor
ASTM A1016/ A1016M Especificação relativa aos requisitos gerais aplicáveis aos tubos de aço ferrítico, de aço austenítico e de aço inoxidável
E 112 Métodos de ensaio para determinação do tamanho médio do grão
E213 Prática de exame por ultra-som de tubos e tubos metálicos
E273 Prática de exame ultrasónico da zona de solda de tubos e tubos soldados
E527 Prática de numeração de metais e ligas (UNS)
-
