Tubulação soldada de aço inoxidável de ASTM A554/tubulação de aço do quadrado para mecânico

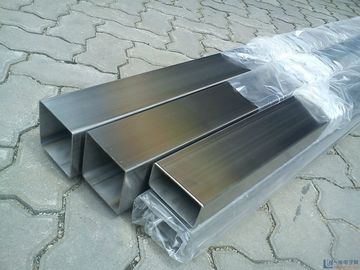

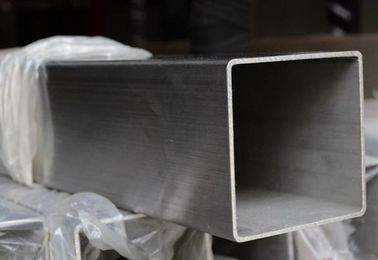

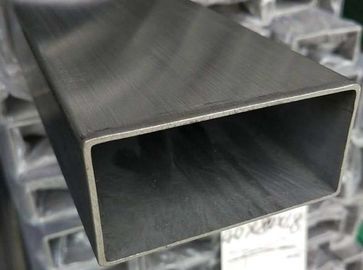

ASTM A554 Tubos de aço inoxidável quadrado soldados para máquinas 304 316

Tubos mecânicos soldados ou reduzidos a frio.

Formas:

Redonda, quadrada, retangular ou especial.

Dimensão:

OD ≤ 406,4 mm

WT ≥0,51 mm

Grau:

MT-301, MT-302, MT-304, MT-309

MT-310S, MT-316, MT-316L, MT-317

MT-321, MT-347, MT-430, MT-430i

Materiais e Fabricação:

Os tubos são fabricados a partir de aço laminado plano por processo de solda automática.

Condição de entrega:

1- Como soldado.

2. Soldados e aquecidos

3Frio reduzido

4. reduzidos a frio e aquecidos

Diâmetro interno da espátula:

a. Esferas não removidas

b. As contas controladas com uma precisão de 0,005 polegadas (0,13 mm) ou 15% da espessura da parede especificada, consoante o que for maior;

c. Removido o grão

Tipo um: tubos de decapagem

TamanhoOD:0.23'-80' ((5.8-2032mm)

WT:0.01'-1.125' ((0.25-28mm)

Tamanho ANSI/ASME conforme abaixo,

NPS1/8'-80'SCH:5/5s, 10/10s, 20/20s, 40/40s, 80/80s, 120/120s, 160/160s, em conformidade com o ANSI B36.19/36.10

Outro padrão de tamanho é para escolha rápida.

Duração: de acordo com o pedido dos clientes.

Padrão:JIS DIN GB BS ASTM (ASME) etc.

Revestimento de superfície: Recheado, polido, escovado, etc.

Aplicação:para estruturas e usinagem de transporte de fluidos e gases.

Embalagem:Casos ou pacotes de madeira compensada.

Tipo dois: tubo brilhante anelado

Tamanho: Faixa OD:6-50.8mm Faixa WT:0.71-3.68mm comprimento:6-24m

Padrão:ASTM A249, EN 10217-7, etc.

Método de processoSoldado, brilhante.

Revestimento de superfície:Bright Annealed ((BA), pickling, bright annealed ((BA) & polish

Embalagem:

Em pacotes com protecção exterior e embalagem navegável

Caixas, caixotes, caixotes de madeira, com elevadores nos feixes para facilitar o carregamento e descarregamento

Tabela 1 Dimensões em milímetros

Bibliografia:

ISO 1127:1992 Tubos de aço inoxidável - Dimensões, tolerâncias e massas convencionais por unidade de comprimento

ISO 2604-2:1975 Produtos inoxidáveis para efeitos de pressão - Requisitos de qualidade - Parte 2: Tubos sem costura forjados

ISO 2604-5:1987, Produtos de aço para efeitos de pressão - Requisitos de qualidade Parte 5: Tubos de aço inoxidável austeníticos soldados longitudinalmente

ISO 4200:1991Tubos de aço simples, soldados e sem costura - Quadros gerais de dimensões e massas por unidade de comprimento

Requisitos suplementares:

S1 Teste de dureza

S2 Ensaio de tensão

S3 Ensaio não destrutivo

S4 Relatório de ensaio

Documentos referenciados:

Normas ASTM:

Métodos e definições de ensaio ASTM A370 para ensaios mecânicos de produtos de aço

Métodos de ensaio ASTM E30 para análise química de aço, ferro fundido e ferro a céu aberto

e ferro forjado,

ASTM E 59 Prática de amostragem de aço e ferro para determinação da composição química

Padrões militares:

MIL-STD-129 Marcação para remessa e armazenagem

MIL-STD-163 Produtos da siderurgia Preparados para expedição e armazenagem

Padrão Federal:

Fed. Std. n.o 123 Marcação para remessas
