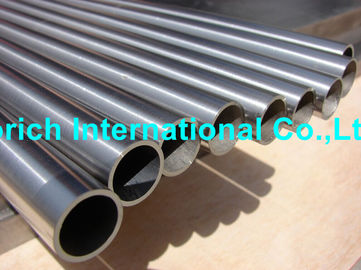

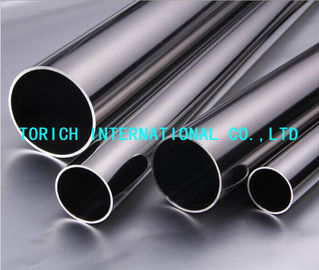

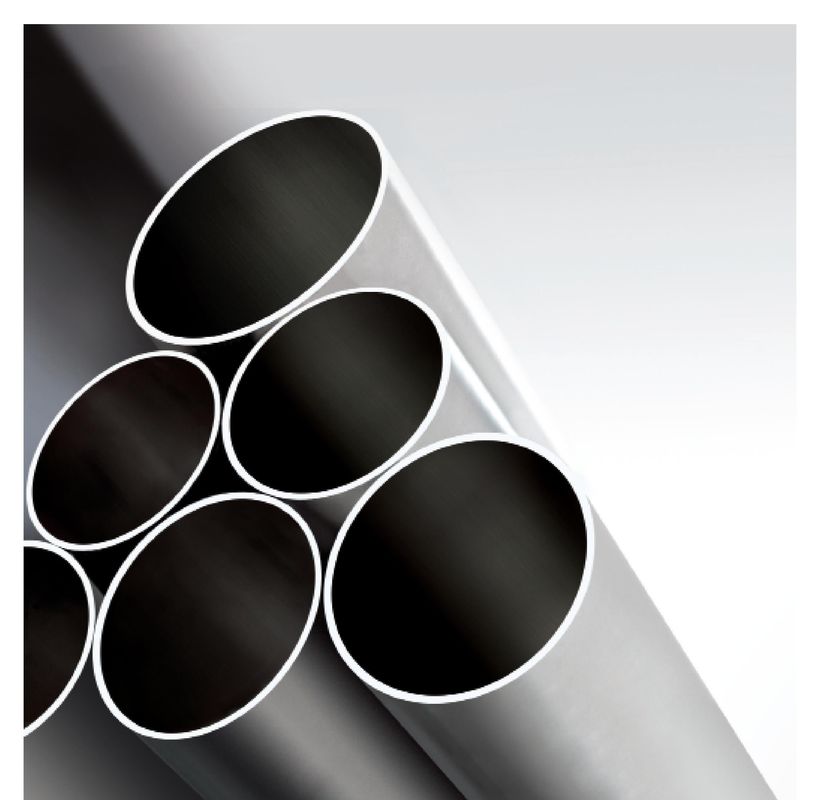

tubo de aço inoxidável recozido brilhante ASTM A269 TP304/304L TP316/316L de 20mm
Detalhes do produto
tubulação de aço inoxidável recozida brilhante
,tubulação de aço inoxidável recozida
Tubo de aço inoxidável 20 mm brilhante Recheado ASTM A269 TP304/304L, TP316/316L
Faixa de tamanho:O.D.: 4,0-760 mm W.T.:1-50 mm L: de acordo com as exigências do cliente
Fabricação:
Os tubos são fabricados por processo sem costura ou soldado.
Os tubos podem ser acabados a quente ou a frio
Tratamento térmico:
Todos os tubos são equipados na condição de tratamento térmico
Requisito de ensaios mecânicos:
Teste de inflamação (tubos sem costura)
Ensaio de flange (tubos soldados)
Teste de dureza
Ensaio elétrico hidrastático ou não destrutivo
Condição da superfície:
A superfície do tubo é em conserva sem escamas.

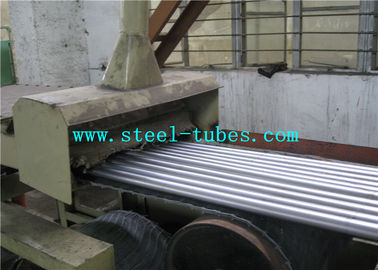

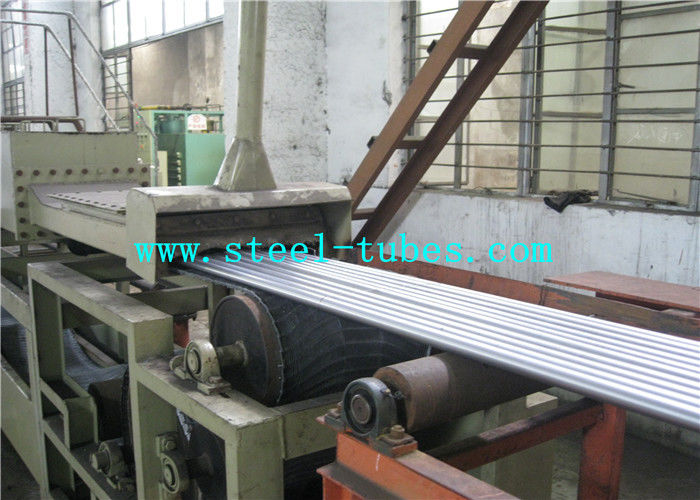

Quando se utiliza o recozimento brilhante, não se utiliza o decapagem.
Requisito químico:
| Grau: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
| S.U.N. | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
| C, máximo | 0.15 | 0.03 | 0.08 | 0.035 | 0.035 | 0.08 | 0.035 | 0.035 |
| Mn, no máximo | 5.5-7.5 | 6.4-7.5 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P, máximo | 0.06 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, máximo | 0.03 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Sim, no máximo. | 1.00 | 0.075 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Não. | 3.5-6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
| Cr | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
| Mo. | - Não. | - Não. | - Não. | - Não. | - Não. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
| Ti | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Tântalo | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Columbium | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Nitrogénio | 0.25 | 0.10-0.25 | - Não. | - Não. | 0.10-0.16 | - Não. | - Não. | 0.10-0.16 |
| V | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Cobre | - Não. | 1.00 | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Outros | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Grau: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
| S.U.N. | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
| C, máximo | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.040 | 0.08 | 0.06 |
| Mn, no máximo | 2.00 | 2.00 | 2.00 | 2.00 | 8.0-10.00 | 8.0-10.00 | 2.00 | 4.0-6.0 |
| P, máximo | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, máximo | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Sim, no máximo. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Não. | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5-7.5 | 5.5-7.5 | 10.0-14.0 | 11.5-13.5 |
| Cr | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5-23.5 |
| Mo. | 3.00-4.00 | - Não. | - Não. | - Não. | - Não. | - Não. | 2.00-3.00 | 1.5-3.0 |
| Ti | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Tântalo | - Não. | - Não. | - Não. | 0.10 | - Não. | - Não. | - Não. | 0.10-0.30 |
| Columbium | - Não. | - Não. | 10XCmin 1,10max | - Não. | - Não. | - Não. | - Não. | - Não. |
| Nitrogénio | - Não. | - Não. | - Não. | - Não. | 0.15-0.40 | 0.15-0.40 | - Não. | 0.20-0.40 |
| V | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | 0.10-0.30 |
| Cobre | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Outros | - Não. | - Não. | - Não. | Co 0,20max | - Não. | - Não. | - Não. | - Não. |
| Grau: | TP XM-29 | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| S.U.N. | S24000 | S31254 | S31725 | S31726 | S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31727, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, S31728, | S32053 | S30600 | S32654 |
| C, máximo | 0.08 | 0.020 | 0.035 | 0.035 | 0.030 | 0.030 | 0.018 | 0.020 |
| Mn, no máximo | 11.5-14.5 | 1.00 | 2.00 | 2.00 | 1.00 | 1.00 | 2.00 | 2.0-4.0 |
| P, máximo | 0.060 | 0.030 | 0.045 | 0.045 | 0.030 | 0.030 | 0.020 | 0.030 |
| S, máximo | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.020 | 0.005 |
| Sim, no máximo. | 1.00 | 0.80 | 1.00 | 1.00 | 1.00 | 1.00 | 3.7-4.3 | 0.50 |
| Não. | 2.3-3.7 | 17.5-18.5 | 13.5-17.5 | 14.5-17.5 | 14.5-16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
| Cr | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5-19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
| Mo. | - Não. | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8-4.5 | 5.0-6.0 | 0.2 no máximo | 7.0-8.0 |
| Ti | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Tântalo | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Columbium | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Nitrogénio | 0.20-0.40 | 0.18-0.22 | 0.20max | 0.10-0.20 | 0.15-0.21 | 0.17-0.22 | - Não. | 0.45-0.55 |
| V | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | 0.30-0.60 |
| Cobre | - Não. | 0.50-1.00 | - Não. | - Não. | 2.8-4.0 | - Não. | 0.50 no máximo | - Não. |
| Outros | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Variações de dimensões permitidas | ||||||
| Grupo | Tamanho, exterior | Variações admissíveis no diâmetro exterior, em mm | Variações admissíveis em WT, % | Variações admissíveis no comprimento do corte, em [mm] | ||
| 1 | Até 1/2 ((12.7) | ± 0,005[0,13] | ± 15 | 1/8[3,2] | 0 | |
| 2 | 1/2 a 1 1/2, exceto | ± 0,005[0,13] | ± 10 | 1/8[3,2] | 0 | |
| 3 | 1 1/2 a 3 1/2, exceto | ±0,010[0,25] | ± 10 | 3/16[4.8] | 0 | |
| 4 | 3 1/2 a 5 1/2, exceto | ±0,015[0,38] | ± 10 | 3/16[4.8] | 0 | |
| 5 | 5 1/2 a 8, exceto | ±0,030[0,76] | ± 10 | 3/16[4.8] | 0 | |
| 6 | 8 a 12, exceto | ±0,040[1,01] | ± 10 | 3/16[4.8] | 0 | |
| 7 | 12 a 14, exceto | ±0,050[1.26] | ± 10 | 3/16[4.8] | 0 | |
Requisitos suplementares
S1 Tubos de anel com alívio de tensão
S2 Ensaio de pressão de ar subaquática
S3 Tratamento térmico estabilizador
S4 Ensaio de corrosão intergranular
Documentos referenciados:
Normas ASTM:
ASTM A262 Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos
Métodos e definições de ensaio ASTM A370 para ensaios mecânicos de produtos de aço
Especificação ASTM A480/A 480M relativa aos requisitos gerais para o aço inoxidável laminado plano e resistente ao calor
Placas de aço, chapas e tiras
Especificação ASTM A632 para tubos austeníticos de aço inoxidável sem costura e soldados (de pequeno diâmetro)
para Serviço Geral
Especificação ASTM A1016/A 1016M para requisitos gerais para aço ligado ferrítico, aço ligado austenítico
e tubos de aço inoxidável
ASTM E 527 Prática para a numeração de metais e ligas no Sistema Unificado de Numeração (UNS)
ASME B31.3 Tubulação de processos
SAE J1086 Prática de numeração de metais e ligas
-
Peças de automóvel ASTM A513 que laminam os tubos de aço soldados com produção dos DOM
