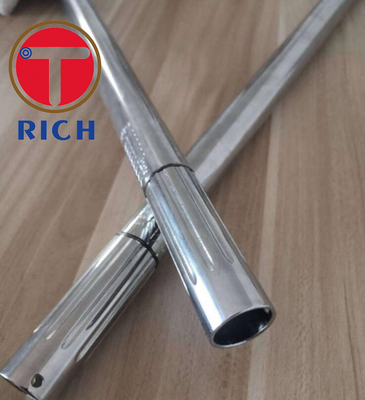

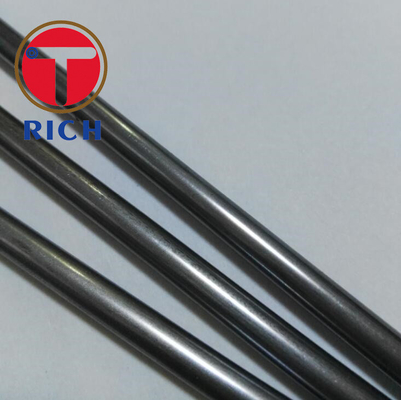

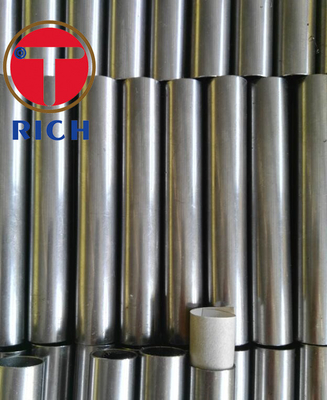

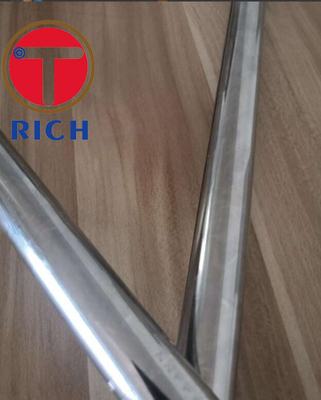

Tubos de aço de precisão soldados para molas pneumáticas
Rápido!- Não, não.
PadrãoDIN 2393 EN10305 ASTM A519 GOST 5005 -82 DIN2394 JIS-G3445 DIN2391 BS6323 GOST8734-75
IS3074 ASTM A513
Material: St37.2 St44.2 St52.3 etc.
Condição de entrega:NA, sem tratamento térmico
Descrição:
Direcção≤ 0,5 mm/1 m
Arredondamento≤ 0.5
Faixa de DDo:Faixa de 15-200 mm WT: 0,8-16 mm
Tolerância à dose excedentária:+/- 0,06 mm WT: ((+/- 0,03)
Superfície de identificação:≤ 0,4 μm
Características: Alta precisão, agradável superfície interna do buraco
| Materiais | St37.2 St44.2 St52.3 etc. |
| Método de produção | Precisão de solda |
| Condição de entrega | BK,BKW,BKS,GBS,NBK |
| Teste | DIN 2393 |
Classificação e comparação
| Normas DIN:DIN 2393 | Normas EN:EN 10305-2 | Normas UNI:UNI 7946 |
| RSt 34.2 | E195 | Fe320 |
| RSt 37.2 | E235 | Fe360 |
| Rua 52.3 | E355 | Fe490 |
Desvios-limite da norma DIN 2393 para o diâmetro dos tubos tratados termicamente
| Espessura da parede T | Desvio máximo do diâmetro,D |
| 0.05 D e acima | Conforme especificado no quadro 2. |
| Acima de 0,05 D | 1.5 vezes os valores do quadro 2. |
| Acima de 0,025 | Duplicar os valores do quadro 2. |
Os desvios-limite dos diâmetros indicados no quadro 2 permitem a ovalação e aplicam-se aos produtos acabados a frio Hare BK e a frio
Ter terminado as condições suaves do BKW.
Aplicação:

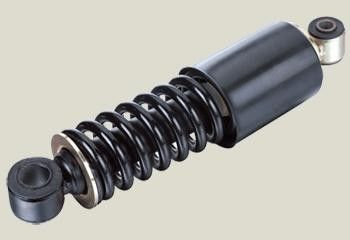

Forquilho dianteiro de motocicleta,casco externo do motor,cilindro do amortecedor de choque do automóvel,capa de poeira,amortidor de choque do automóvel
Reservatório de gás de refrigeração
Processo de produção: Inspecção de entrada de materiais Tratamento de superfície Inspecção de laminação a frio Trabalhos de prevenção da ferrugem
Armazenamento.
Informações relativas normalizadas:
A presente norma especifica as dimensões dos tubos de aço de precisão soldados e deve ser utilizada em conjunto com os tubos de aço laminados.
Os tamanhos preferidos indicados no quadro 2 são:
Utilizado principalmente em engenharia mecânica e automotiva.
Quando os tubos de aço das dimensões especificadas na presente norma devem cumprir as condições técnicas de entrega
Os produtos enumerados na subcláusula 1.2 do din 2393 parte 2 devem ser encomendados no grau de qualidade C.
Designação:
Designação de um tubo de aço de precisão soldado,feito de aço St52-3,com um diâmetro exterior,D de 18 mm e um interior
Diâmetro D1 de 13 mm (ID13), acabado a frio (Duro) ((BK):
Tubo DIN 2393-St52-3 BK 18XID13
Designação de um tubo de aço de precisão soldado,feito de aço St52-3,com um diâmetro exterior,D de 18 mm e uma espessura de parede
T,de 2,5 mm, acabado a frio (duro) em galhos (BK):
Tubo DIN 2393-St52-3 BK 18X2.5
Designação de um tubo de aço de precisão soldado,feito de aço St52-3, com um diâmetro exterior,D de 13 mm e uma espessura de parede
T,de 2,5 mm, acabado a frio (duro) em galhos (BK):
Tubo DIN 2393-St52-3 BK 13X2.5
Designação de um tubo de aço de precisão soldado,feito de aço St37.8, grau de quantidade C,com um diâmetro exterior,D de 25 mm e uma espessura de parede
T, de 1,5 mm, normalizado (NBK), conforme as condições técnicas de entrega especificadas na norma DIN 171777:
Tubo DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
