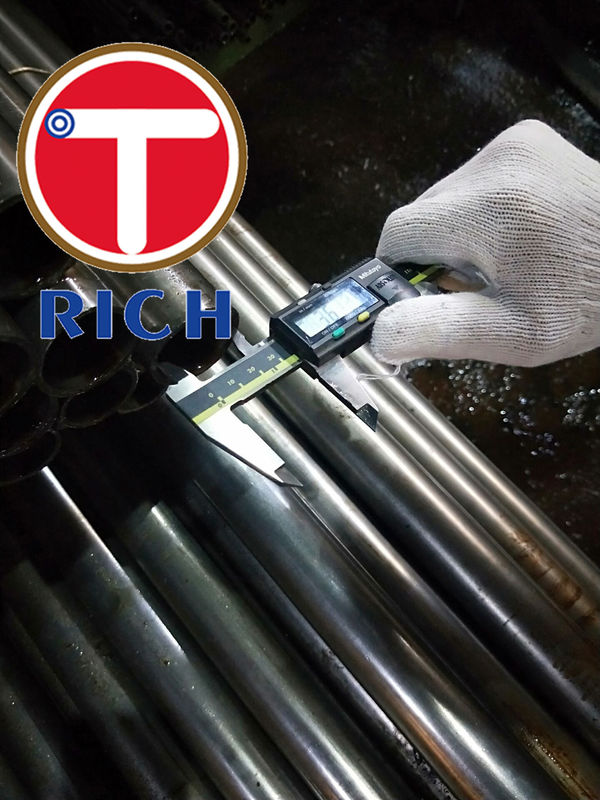

Tubulação soldada sem emenda do aço carbono do RUÍDO 2393 de Front Fork da motocicleta

Forquilho dianteiro de motocicleta DIN 2393 Tubo solto sem costura de aço carbono

Descrição:

Diâmetro exterior:EN 10305-2 (DIN 2393)

Versão:+C (BK) Sem tratamento térmico após desenho a frio (para dobra ver versão NBK)

O tipo de tubo está em restrições confinadas para formá-lo frio.

Direita:Diâmetro externo > 15 mm = desvio máximo de 0,25% do comprimento

Diâmetro exterior 6 - 15 mm = endireitado para o olho

Diâmetro externo < 6 mm = não se garante a rectitude

Durações: 5 a 7 metros aleatórios, cortados a pedido

Direcção≤ 0,5 mm/1 m
Arredondamento≤ 0.5

Faixa de DDo:Faixa de 15-200 mm WT: 0,8-16 mm
Tolerância à dose excedentária:+/- 0,06 mm WT: ((+/- 0,03)
Superfície de identificação:≤ 0,4 μm

Características: Alta precisão, agradável superfície interna do buraco

Classificação e comparação

Desvios-limite da norma DIN 2393 para o diâmetro dos tubos tratados termicamente

Os desvios-limite dos diâmetros indicados no quadro 2 permitem a ovalação e aplicam-se aos produtos acabados a frio Hare BK e a frio

Ter terminado as condições suaves do BKW.

Aplicação:

Forquilho dianteiro de motocicleta,casco externo do motor,cilindro do amortecedor de choque do automóvel,capa de poeira,amortidor de choque do automóvel

Reservatório de gás de refrigeração
Processo de produção: Inspecção de entrada de materiais Tratamento de superfície Inspecção de laminação a frio Trabalhos de prevenção da ferrugem

Armazenamento.

Informações relativas normalizadas:

A presente norma especifica as dimensões dos tubos de aço de precisão soldados e deve ser utilizada em conjunto com os tubos de aço laminados.

Os tamanhos preferidos indicados no quadro 2 são:

Utilizado principalmente em engenharia mecânica e automotiva.

Quando os tubos de aço das dimensões especificadas na presente norma devem cumprir as condições técnicas de entrega

Os produtos enumerados na subcláusula 1.2 do din 2393 parte 2 devem ser encomendados no grau de qualidade C.

Designação:

Designação de um tubo de aço de precisão soldado,feito de aço St52-3,com um diâmetro exterior,D de 18 mm e um interior

Diâmetro D1 de 13 mm (ID13), acabado a frio (Duro) ((BK):

Tubo DIN 2393-St52-3 BK 18XID13

Designação de um tubo de aço de precisão soldado,feito de aço St52-3, com um diâmetro exterior,D de 18 mm e uma espessura de parede

T,de 2,5 mm, acabado a frio (duro) em galhos (BK):

Tubo DIN 2393-St52-3 BK 18X2.5

Designação de um tubo de aço de precisão soldado,feito de aço St52-3, com um diâmetro exterior,D de 13 mm e uma espessura de parede

T,de 2,5 mm, acabado a frio (duro) em galhos (BK):

Tubo DIN 2393-St52-3 BK 13X2.5

Designação de um tubo de aço de precisão soldado,feito de aço St37.8, grau de quantidade C,com um diâmetro exterior D de 25 mm e

Uma espessura de parede T,de 1,5 mm, normalizada (NBK), em conformidade com as condições técnicas de entrega especificadas na norma DIN171777:

Tubo DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
