A fusão elétrica sem emenda de tubos de caldeira de ASTM A671 EFW soldou

Descrição de produto

Torich CA 55 CB 60 CB 65 tubulações de aço do tubo da caldeira de ASTM A671 EFW

ASTM um 671/A671M-16a
Especificação padrão para as tubulações de aço Elétrico-Fusão-soldadas para temperaturas atmosféricas e mais baixas
Este padrão é emitido sob a designação fixa A671/A671M; o número imediatamente depois da designação indica o ano de adoção original ou, no caso da revisão, o ano de última revisão. Um número entre parênteses indica o ano de último reapproval,
Um épsilon do sobrescrito indicam uma mudança de editorial desde a última revisão ou um reapproval.
Espaço:
Esta especificação cobre a tubulação de aço elétrico-fusão-soldada com o enchimento e o metal adicionou, placa fabricada da qualidade da embarcação de pressão do formulário de diversas análises e de embarcação da força e de apropriado para o serviço de alta pressão em temperaturas atmosféricas e mais baixas. O tratamento térmico pode ou não pode ser exigido para alcançar as propriedades desejadas ou para cumprir com as exigências aplicáveis do código. As exigências suplementares estão fornecidas para o uso quando os testes ou o exame adicional são desejados.
Escala do tamanho: OD ≥400mm, PESO ≥6mm.
Método de produção:
Tolerância do OD: ±5% do diâmetro externo especificado.
Fora da redondeza: Diferença entre o major e o diâmetro externo menor 1%
Espessura: A espessura de parede mínima em qualquer momento na tubulação não será mais do que 0.01inch 0.3mm sob a espessura nominal especificada.
Tratamento térmico:
1. Sem tratamento térmico
2. Esforço liberado
3. Normalização
4. Normalizing+Tempering
5. Extinto e moderado
6. Calor extinguido e da precipitação - tratado

Testes:
1. Teste de tensão:
2. Teste soldado guiado transversal da curvatura


Material:
CA 55, CB 60, CB 65, CB 70, CB 60, CB 65, CC70, CD70, CD80, CFA 65
Documentos providos:
A20/A20M Specification para exigências gerais para as placas de aço para embarcações de pressão.
Métodos e definições do teste A370 para testes mecânicos dos produtos de aço
A435/A435M Specification para o exame ultrassônico do Reto-feixe das placas de aço.
A530/A530M Specification para exigências gerais para o carbono especializado e para ligar as tubulações de aço
A577/A577M Specification para o exame ultrassônico de Ângulo-Bram das placas de aço
A578/A578M Specification para o exame ultrassônico do Reto-feixe de placas de aço roladas para aplicações especiais
Método do teste E110 para Rockwell e a dureza Brinell de materiais metálicos por verificadores portáteis da dureza
E165/E165M Practice para o exame penetrante líquido para a indústria geral.

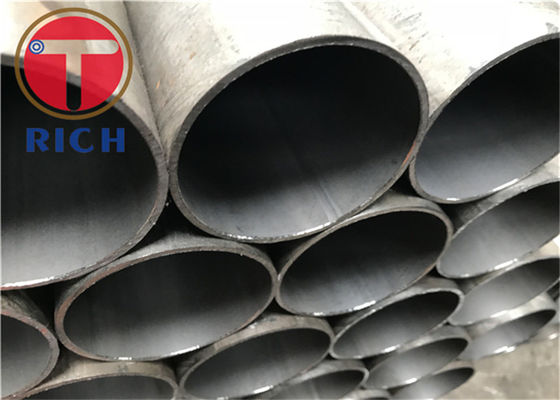

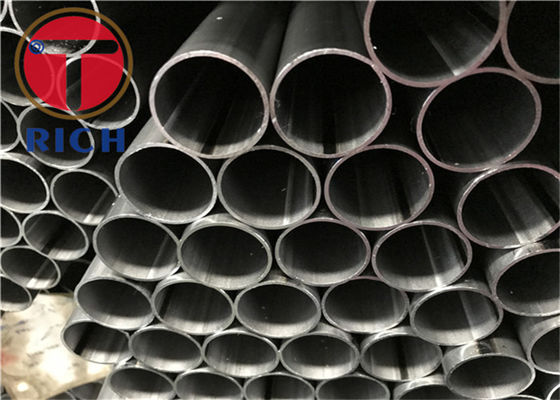

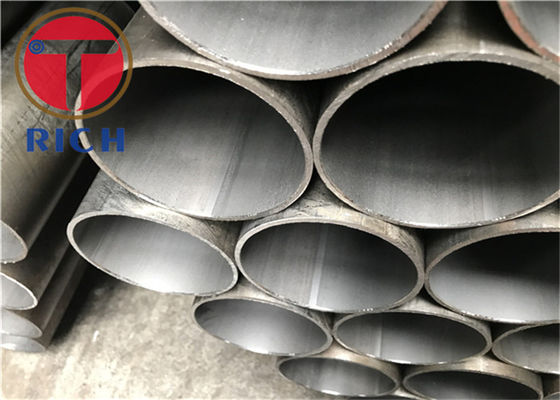

Imagem:
