Do ANSI ASME B16.5 B16.47 da solda do pescoço da flange liga longa não

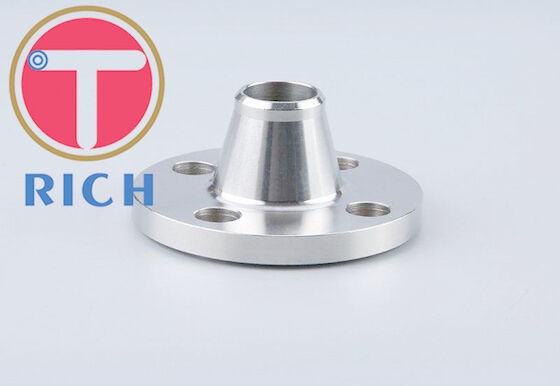

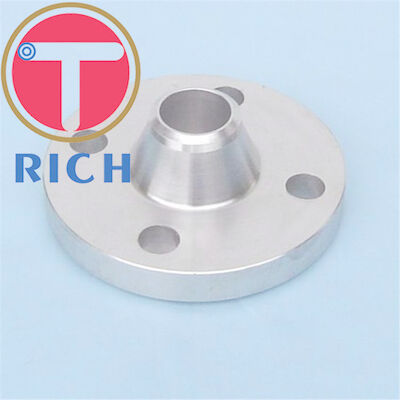

ANSI ASME B16.5 B16.47 FLANGES LONG WELD NECKS LWN FLANGE

Colunas de solda compridas(LWN)Nozes, também comumente referidas como bicos, são tipicamente feitas com cortes quadrados para substituir o tubo, não para serem soldados até o tubo.Uma flange de pescoço de soldagem típica tem uma preparação de soldagem na ponta do pescoço para soldar até o tubo correspondente, enquanto as flanges de pescoço de soldagem longas, ou "bocal", são cortadas quadradas nas extremidades para fins de utilização com o seu tanque ou conjunto alternativo.Os furos de programação para flanges normais de pescoço de soldagem longa (excluindo barris pesados) são os mesmos que o tamanho nominal da flangePor exemplo, em um LWN de 2 polegadas, o tamanho do furo também será de 2,00 polegadas.

Especificações normalizadas das flanges de pescoço de soldadura longa

• TipoFlanca de pescoço de soldagem longa (RFLWN)
• Tamanho1⁄2" (15 NB) a 48" (1200 NB)
• Classe150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, padrão DIN ND-6,10, 16, 25, 40 etc.
• DINDIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
• BSBS4504, BS4504, BS1560, BS10
• Em formaSORF, WNRF, BLRF, SWRF, LAP Joint, Threaded, Reducing, Spectacle, etc.
• PadrãoANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820
• Revestimento/tratamento de superfíciePintura anti-ferrugem, tinta preta a óleo, amarelo transparente, zincada, galvanizada a frio e a quente
• Tipo de ligaçãoArticulares de tipo anel, rosto de cintura, rosto erguido, rosto plano, grande macho-fêmea, pequeno macho-fêmea, grande, língua e ranhuras, língua pequena e ranhuras
• Tipo de superfície da flangeCara plana (FF), cara elevada (RF), articulação de anel (RJT)
• DimensõesANSI B16.5, ANSI B16.47 Série A e B, MSS SP44, ASA, API-605, AWWA, Desenhos personalizados
• EmbalagemNão fumigado ou não fumigado contraplacado/palete ou caixa de madeira
• Utilização/AplicaçõesCampo de petróleo, offshore, sistemas hídricos, construção naval, gás natural, energia elétrica, projectos de tubulação, etc.

Materiais, padrões e graus de flange de pescoço longo

• Flange de pescoço de solda longa de aço inoxidávelASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
• Flange de pescoço de soldagem longa de aço duplexASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• Flanca de pescoço de soldagem longa super duplexASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• Flange de pescoço de solda longa de ligas de níquelASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS n.o N02200), Nickel 201 (UNS n.o N02201), Monel 400 (UNS n.o N04400), Monel 500 (UNS n.o N05500), Inconel 800 (UNS n.o N08800), Inconel 825N08825), Inconel 600 (N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N.N
• Flange de pescoço de solda longa de ligas de cobreASTM SB 61, SB62, SB151, SB152 ️ UNS n.o C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS n.o C 10100, 10200, 10300, 10800, 12000, 12200
• Flange de pescoço de solda longa de ligasLigação 20, ligação C, ligação C276, ligação B2
• Flange de pescoço de soldagem longa de aço a baixa temperaturaASTM A350 LF2, LF3, LF6
• Flange de pescoço de soldagem longa de alto rendimentoASTM A694 F42, F52, F60, F65, F70
• Flange de pescoço de soldagem longa de aço carbonoASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706
• Flange de pescoço de soldagem longa de aço ligadoASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
