ASME B16.5 ligam não o aço carbono de solda da flange do pescoço
Detalhes do produto
Flange do pescoço da soldadura de aço carbono
,Ligue não a flange de solda do pescoço
,Flanges da tubulação do pescoço da solda de ASME B16.5
ASME B16.5 Flange de pescoço de solda
A flange do pescoço de soldagem ASME B16.5 deve ser equipada com uma extremidade quadrada cortada quando a espessura da parede for inferior a 5 mm, uma extremidade em forma de convexo plano quando a espessura da parede for compreendida entre 5 mm e 22 mm,ou extremidade convexa composta quando a espessura da parede for superior a 22 mmAs extremidades de soldadura de porcas devem ser usinadas em conformidade com os requisitos da norma ASME B16.25As dimensões e as tolerâncias dos conveses simples e compostos são ilustradas nos dois desenhos seguintes.a espessura da parede t deve estar em conformidade com o requisito de espessura da parede do tubo adjacenteNo topo do bisel deve ser mecanizada uma face de raiz de largura f de 2 mm com uma tolerância de ± 1 mm.
Dimensões:Flancas ANSI, Flancas ASME, Flancas BS, Flancas DIN, Flancas EN 1092-1 etc.
Normas:ANSI B16.5, ANSI B16.47 Série A e B, MSS SP44, ASA, API-605, AWWA, Desenhos personalizados
Classe:150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, padrão DIN ND-6,10, 16, 25, 40 etc.
Tamanho:1/8" NB a 48" NB.
Tipo de face da flange:Cara plana (FF), cara elevada (RF), articulação tipo anel (RTJ)
EN 1092-1Tipo 01, EN 1092-1 tipo 02, EN 1092-1 tipo 05, EN 1092-1 tipo 11
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS:BS4504, BS4504, BS1560, BS10
Dimensões e Pesos
| Tamanho | D | T | G | t |
|---|---|---|---|---|
| 1/2" | 95 | 14.3 | 34.9 | 7.0 |
| 3/4" | 115 | 15.9 | 42.9 | 7.0 |
| 1 " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1 1/2" | 155 | 22.3 | 73.0 | 7.0 |
| 2 " | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2" | 190 | 28.6 | 104.8 | 7.0 |
| 3 cm | 210 | 31.8 | 127.0 | 7.0 |
| 3 1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10" | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

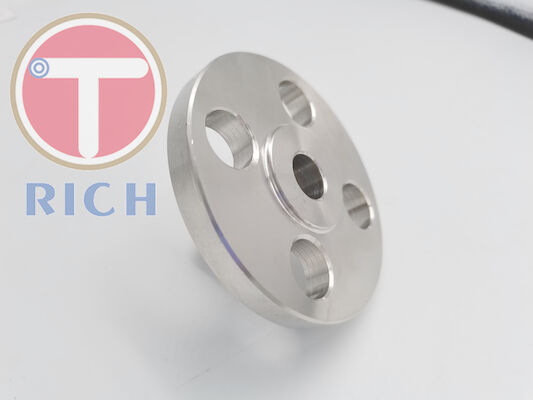

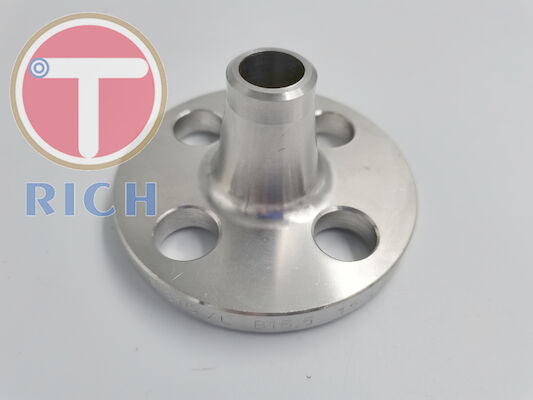

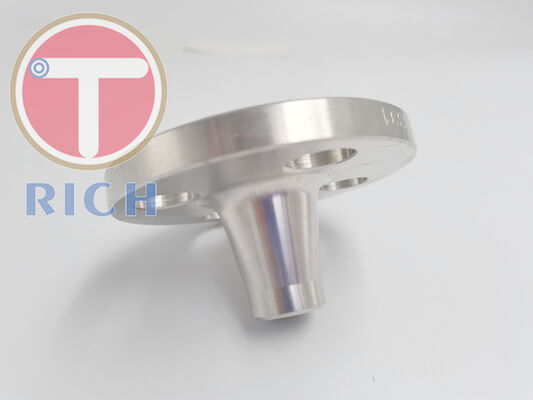

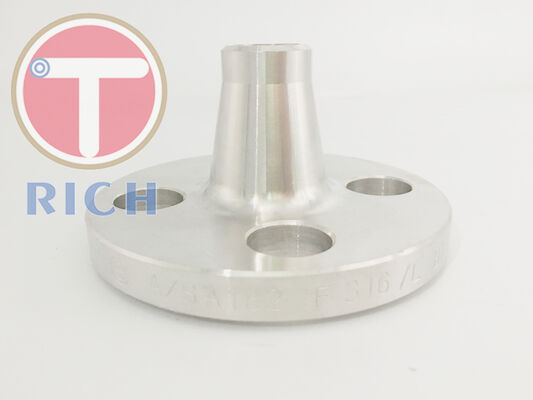

Imagens do produto:
Introdução da empresa:
Embalagem e entrega:
Perguntas frequentes:
P: É uma empresa comercial ou fabricante?
R: Somos um fabricante profissional de materiais de tubos de aço.
P: Quanto tempo é o seu prazo de entrega?
R: Geralmente leva 7-14 dias se as mercadorias estiverem em estoque ou 30-60 dias se não houver estoque, isso depende principalmente da quantidade.
P: Fornecem amostras gratuitas?
A: Sim,Podemos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
P: Quais são os seus termos de pagamento?
A:Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 30% T/T antecipadamente, saldo antes do envio.
Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato conosco.
-
