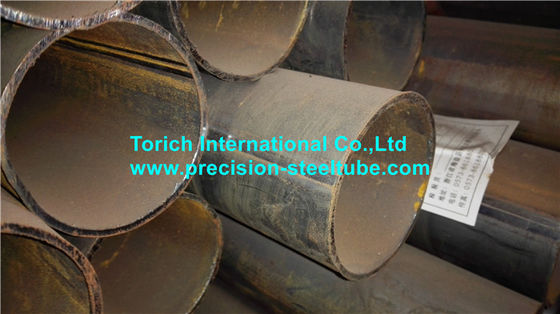

BS6323-7 SAW4, tubulações soldadas longitudinais sem emenda do arco SAW5 submerso
Detalhes do produto
tubo de aço soldado
,Tubo de aço soldado da resistência elétrica
Padrão: BS6323-7 Tubos de aço sem costura e soldados para fins de engenharia mecânica e geral de automóveis
Parte 7: Requisitos específicos aplicáveis aos tubos de aço soldados por arco submerso
Aplicações: para a indústria automóvel / para utilização de máquinas / para fins de engenharia mecânica e geral
Faixa de tamanhoO.D.: 508-2020mm W.T.:6.3-50 mm L:max12000 mm
Método de Fabricação:
Os tubos são fabricados por soldadura longitudinalmente de placa de aço pré-formada ou de escelope por um processo automático de soldadura por arco submerso
Condição de entrega:
Os tubos são fornecidos na condição de:
a) Soldados
b) De tamanho quente
c) De tamanho frio
| Composição química e propriedades mecânicas | ||||||||
| Designação | Composições químicas (análise de frasco) | Propriedades mecânicas | ||||||
| C | Sim | - Não | P | S | Re | Rm | A | |
| - O máximo. | - O máximo. | - O máximo. | - O máximo. | - O máximo. | Min. | Min. | Min. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, Por exemplo, os elementos de refino de grãos da norma BS 5135.a podem ser adicionados a esta categoria, a critério do fabricante. | ||||||||
| Dimensões dos tubos de aço soldados por arco submerso | ||||||
| Diâmetro exterior | Espessuras | |||||
| Espessura mínima | Espessuras em uso comum | Espessura máxima | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| NOTA Outros diâmetros e espessuras exteriores estão disponíveis mediante acordo entre o comprador e o fabricante.Para as propriedades da secção, incluindo a massa por unidade de comprimento, ver apêndice B da norma BS 6323-1:1982 | ||||||
Observação: O aço de grau especial também está disponível, de acordo com a solicitação do cliente.
Ensaios:
Ensaios de dobra (bandas)
O diâmetro da barra é igual ao tamanho multiplicado pela espessura das amostras.
A peça de ensaio não deve apresentar rachaduras ou falhas significativas. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
Em casos limítrofes, devem ser efetuados ensaios adicionais em amostras da mesma solda adjacente à amostras originais.
Publicações referidas:
BS3601,Tubos e tubos de aço para uso sob pressão: aço carbono com propriedades de temperatura ambiente especificadas
BS 3602,Especificações de tubos de aço para efeitos de pressão: aço de carbono e manganês de carbono com propriedades de temperatura elevada especificadas.
BS 3603Especificação para tubos de aço para efeitos de pressão: aço carbono e ligado com propriedades de baixa temperatura especificadas
BS3604,Especificação para tubos de aço para efeitos de pressão: aço ligado ferrítico com propriedades especificadas de temperatura elevada.
BS3605Tubos e tubos de aço inoxidável austeníticos, sem costura e soldados, para pressão
BS4360, Especificação para aços estruturais soldáveis
BS4848Profissionais de aço estrutural laminados a quente
BS4848-2,Secções ocas
BS5135, Soldadura por arco metálico de aços de carbono e manganês de carbono
BS6323, Especificação para tubos de aço sem costura e soldados para fins de automóveis, mecânicos e de engenharia geral
BS6323-1, Requisitos gerais
-
