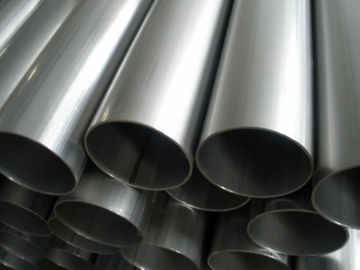

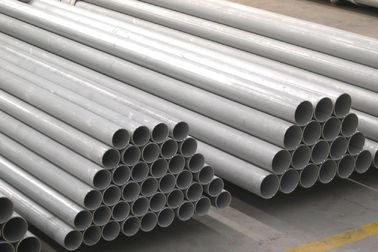

Tubo de aço inoxidável austenítico soldado para aquecedores de água tubulares da alimentação
Detalhes do produto
aço inoxidável redonda
,tubo de aço inoxidável do grande diâmetro
ASTM A688 TP304/304L/304LN, TP316/316L/316LNTubos aquecedores de aço inoxidável austenítico
Faixa de tamanho:
O.D.: 4,0-230 mm W.T.:1-30 mm L: de acordo com as exigências do cliente
Materiais e Fabricação:
Os tubos são fabricados a partir de aço laminado plano por processo de solda automática.
Após a solda e antes do tratamento térmico final, os tubos são desenhados a frio ou laminados a frio
Os tubos estão prontos para a flexão em U após aquecimento, de acordo com o desenho e o projeto do cliente.
Condição da superfície:
Os tubos são em conserva em ácidos nítrico e fluorídrico.
Requeijão brilhante.
Requisitos mecânicos
| Grau: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| S.U.N. | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, máximo | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, no máximo | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
| P, máximo | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, máximo | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Sim, no máximo. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Não. | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| Cr | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| Mo. | - Não. | - Não. | - Não. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | - Não. | - Não. |
| Nitrogénio | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. |
| Cobre | - Não. | - Não. | - Não. | - Não. | - Não. |
|
|
|
|
| Grau: | TP316N | - Não. | - Não. | - Não. | - Não. |
| S.U.N. | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, máximo | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, no máximo | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| P, máximo | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, máximo | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Sim, no máximo. | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Não. | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| Cr | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
| Mo. | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Nitrogénio | - Não. | - Não. | - Não. | - Não. | 0.45-0.55 |
| Cobre | - Não. | - Não. | - Não. | 0.30-0.60 |
Requisitos de tração
| Grau e UNS | Resistência à tração Min ksi [Mpa] | Força de rendimento Min ksi [Mpa] | Extensão em 2in ou 50mm min % | ||||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | ||||||
| 304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | ||||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | ||||||
| 304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | ||||||
| 304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | ||||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | ||||||
| N08367 t> 0.187 | 95 [655] | 45 [310] | 30 | ||||||
| N08926 | 94 [650] | 45 [310] | 35 | ||||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | ||||||
| S21254 t> 0.187 | 95 [655] | 45 [310] | 35 | ||||||
| S32654 | 120 [825] | 65 [450] | 40 | ||||||
Variações de dimensões permitidas
| Grupo | Tamanho, | Permissível | Permissível emWT, em % | PermissívelVariações emcomprimento do corte, | |
| 1 | Até 1/2 (exceto 12,7) | ± 0,005[0,13] | ± 15 | 1/8[3] | 0 |
| 2 | 1/2 a 1 1/2 12,7 a 38,1 exceto | ± 0,005[0,13] | ± 10 | 1/8[3] | 0 |
| 3 | 1 1/2 a 3 1/2 (excluindo 38,1 a 88,9) | ±0,010[0,25] | ± 10 | 3/16 [1] | 0 |
| 4 | 3 1/2 a 5 1/2 (exceto 88,9 a 139,7) | ±0,015[0,38] | ± 10 | 3/16 [1] | 0 |
| 5 | 5 1/2 a 5 1/2 (excluindo 139,7 a 230,2) | ±0,030[0,76] | ± 10 | 3/16 [1] | 0 |
Documentos de referência:
Normas ASTM
ASTM A262 Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos
ASTM A480 / A480 M Especificação relativa aos requisitos gerais para o aço inoxidável laminado plano e os aços inoxidáveis laminados a calor
Placas de aço resistentes, folhas e tiras,
ASTM A941 Terminologia relativa ao aço, ao aço inoxidável, às ligas conexas e às ferroligas.
ASTM A1016/ A1016 M Especificação de requisitos gerais para aço de liga ferrítica, liga austenítica
Aço e tubos de aço inoxidável.
ASTM E527 Prática para a numeração de metais e ligas no Sistema Unificado de Numeração (UNS)
SAE J1086 Prática de numeração de metais e ligas (UNS)
-
