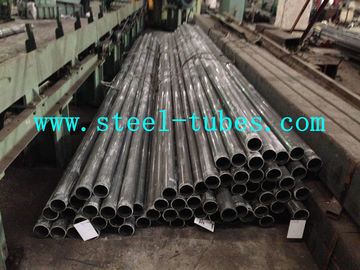

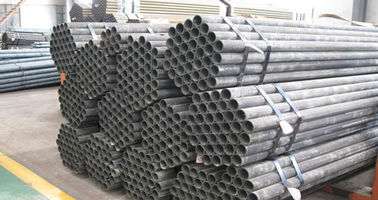

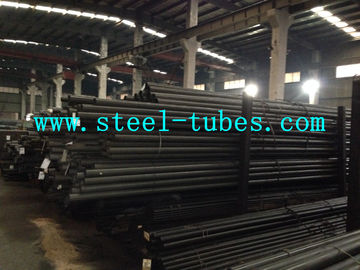

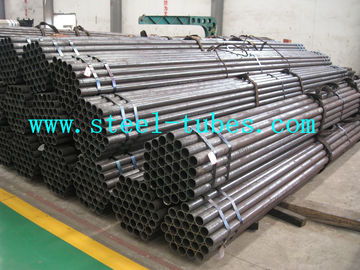

Tubos de aço soldados BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 da resistência elétrica
Detalhes do produto
tubo de aço soldado
,tubulação do aço da soldadura
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 Tubos de aço soldados com resistência elétrica
Padrão: BS6323-5 Tubos de aço sem costura e soldados para fins de automóveis, mecânicos e engenharia geral
Parte 5: Requisitos específicos aplicáveis aos tubos de aço soldados (incluindo os de indução) por resistência elétrica
Grau de aço:ERW1 ERW2 ERW3 ERW4 ERW5
Aplicações:para a indústria automóvel/para utilização de máquinas/para fins de engenharia mecânica e geral
Faixa de tamanho:O.D.:6-350mm W.T.:1-30mm L:max12000mm
Grau de aço e composição química:
| Desenho | Composições químicas (análise de frasco) | Propriedades mecânicas | |||||||||||||
| C | Sim | - Não | P | S | KM (como soldado) | GMK e GZF (anillados) | NKM e NZF(normalizado) | ||||||||
| - O máximo. | - O máximo. | - O máximo. | - O máximo. | - O máximo. | Re | Rm | A | A | Re | Rm | A | Re | Rm | A | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ERW 1 | 0.13 | - O quê? | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - O quê? | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - O quê? | - O quê? | 340 | 490 | 20 |
| Diâmetro | Tolerância | |||
| 1 | 2 | 3 | ||
| Acabou. | Até e incluindo | Condição KM D/a | GKM, GZF,NKM, NZF condição 20| | |
| ≤ 40 GKM,GZF, | ||||
| MNC, condição NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 110 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 130 |
| 170 | ± 0,75% do exterior | ± 1% do diâmetro exterior | ± 1,5% do diâmetro exterior | |
| Diâmetro | ||||
Observação: O aço de grau especial também está disponível, de acordo com a solicitação do cliente.
-
