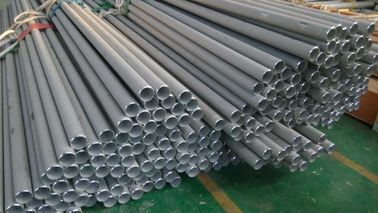

O tubo EN10216-5 sem emenda de aço inoxidável para a pressão Purposes condições técnicas da entrega
Detalhes do produto
aço inoxidável do tubo
,tubo de aço inoxidável do grande diâmetro
EN10216-5 Tubos de aço sem costura para efeitos de pressão Condições técnicas de entrega
Nome do produto:Tubos de aço sem costura
Aplicação:Objetivos de pressão Condições técnicas de entrega
Graus de aço- EN 10088-1
- Aço austenítico (aço resistente à corrosão ou ao arrasto)
- aços austeníticos-ferríticos
Processo de fabrico e condições de entrega:
Os tubos são fabricados por um processo sem costura, tanto acabado a quente como acabado a frio é aplicável.
A condição de acabamento a quente e a acabamento a frio é deixada ao critério do fabricante.
Condições de entrega:
| Símbolos | Tipos de condições de entrega | Condição da superfície |
| HFD | Tratados térmicamente a quente, descascados | Limpo metálico |
| Atividades de investimento | Tratamento térmico acabado a frio, descascado | Limpo metálico |
| CFA | Finados a frio, brilhantes, anilhados | De forma metalizada |
| CFG | Tratamento térmico acabado a frio, moído | O tipo e o grau de rugosidade devem ser acordados no momento da consulta e da encomenda |
| A PPC | Tratamento térmico a frio, polido | Polido metálico brilhantemente, o tipo e o grau de rugosidade devem ser acordados no momento da consulta e do pedido |
| a As combinações das diferentes condições podem ser acordadas no momento da consulta e da decisão
b Os símbolos representam a abreviação do tipo de condição.CvelhaFInícioDescalada
c O pedido e a ordem devem indicar se o requisito de rugosidade se aplica ao material interno ou ao material exterior. superfície externa do tubo, ou interior e exterior | ||
Tabela 1 Composição química (análise de fundição) de aços austeníticos resistentes à corrosão, em % em massa (continuação)
| Grau de aço | C Max. | Sim | - Não | P Max. | S Max. | N | Cr | Cu | Mo. | Nb | Não. | Ti | Outros | ||
| Nome do aço | Número de aço | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.50 a 19.50 | - | - | - | 8.00 a 10.00c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 18.00 a 20.00 | - | - | - | 10.00 a 12.00d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00 a 19.50 | - | - | - | 8.50 a 11.50 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 a 19.50 | - | - | - | 8.00 a 10.50 | - | - | |
| X6CrNiTi18 - 10 | 1.4541 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 a 19.00 | - | - | - | 9.00 a 12.00d | 5xC para 0.70 | - | |
| X6CrNiNb18 - 10 | 1.4550 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 a 19.00 | - | - | 10xC para 1.00 | 9.00 a 12.00d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤ 0.25 | ≤ 2.00 | 0.025 | 0.010 | ≤ 0.11 | 24.00 a 26.00 | - | ≤ 0.20 | - | 20.00 a 22.00 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.00 a 13.00e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.00 a 13.00 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.025 | 0.010 | 0.10 a 0.16 | 24.00 a 26.00 | - | 2.00 a 2.50 | - | 21.00 às 23.00 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | - | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.50 a 13.50c | 5xC para 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 16.50 a 18.50 | - | 2.00 a 2.50 | 10xC-1.00 | 10.50 a 13.50 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 a 0.22 | 16.50 a 18.50 | - | 2.00 a 3.00 | - | 11.00 a 14.00d | - | - | |
| X3CrNiMo17 - 13-3 | 1.4436 | 0.05 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 3.00 | - | 10.50 a 13.00d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 a 19.00 | - | 2.00 a 3.00 | - | 12.50 a 15.00 | - | - | |
| X2CrNiMoN17 - 13-5 | 1.4439 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 a 0.22 | 16.50 a 18.50 | - | 4.00 a 5.00 | - | 12.50 a 14.50 | - | - | |
| Grau de aço | C Max. | Sim | - Não | P Max. | S Max. | N | Cr | Cu | Mo. | Nb | Não. | Ti | Outros | ||
| Nome do aço | Nome do aço | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.11 | 26.00 a 28.00 | 0.70 para 1.50 | 3.00 para 4.00 | - | 30.00 para 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.15 | 19.00 a 21.00 | 1.20 para 2.00 | 4.00 para 5.00 | - | 24.00 para 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤ 0.70 | ≤ 1.00 | 0.030 | 0.010 | 0.18 a 0.25 | 19.50 a 20.50 | 0.50 para 1.00 | 6.00 para 7.00 | - | 17.50 para 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤ 0.50 | ≤ 1.00 | 0.030 | 0.010 | 0.15 a 0.25 | 19.00 a 21.00 | 0.50 para 1.50 | 6.00 para 7.00 | - | 24.00 para 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤ 0.70 | ≤ 1.00 | 0.020 | 0.015 | - | 20.00 às 23.00 | - | - | - | 32.00 para 35.00 | 8x(C+N) Para 0.60 | Al:0.15 Para 0.45 | |
Opção 3É especificado um teor de enxofre de 0,015% a 0,030%.
| |||||||||||||||
Quadro 2 Composição química (análise de fundição) de aços austeníticos resistentes ao arrasto, em % em massa
| Grau de aço | C Max. | Sim | - Não | P Max. | S Max. | N | Cr | Cu | Mo. | Nb | Não. | Ti | Outros | |
| Nome do aço | Nome do aço | |||||||||||||
| X6CrNi18-10 | 1.4948 | 0.04 para 0.08 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | ≤ 0.11 | 17.00 para 19.00 | - | - | - | 8.00 para 11.00 | - | - |
| X7CrNiTi18-10 | 1.4940 | 0.04 para 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | ≤ 0.11 | 17.00 para 19.00 | - | - | - | 9.00 para 13.00 | 5x ((C+N) Para 0.80 |
|
| X7CrNiNb18-10 | 1.4912 | 0.04 para 0.10 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | ≤ 0.11 | 17.00 para 19.00 | - | - | 10xC para 1.20 | 9.00 para 12.00 |
|
|
| X6CrNiTiB18-10 | 1.4941 | 0.04 para 0.08 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | - | 17.00 para 19.00 | - | - | - | 9.00 para 12.00 | 5xCto 0.80 | B:0.0015 para 0.0050 |
| X6CrNiMo17-13-2 | 1.4918 | 0.04 para 0.08 | ≤ 0.75 | ≤ 2.00 | 0.035 | 0.015 | ≤ 0.11 | 16.00 para 18.00 | - | 2.00 para 2.50 |
| 12.00 para 14.00 | - |
|
| X5NiCrAlTi31-20 ((+RA)b | 1.4958 (+ RA) | 0.03 para 0.08 | ≤ 0.70 | ≤ 1.50 | 0.015 | 0.010 | - | 19.00 para 22.00 | ≤ 0.50 | - | ≤ 0.10 | 30.00 para 32.50 | 0.20 a 0.50 | Al:0.20 Para 0.50 Al+Ti: ≤ 0.70 Co: ≤ 0.5 Ni+Co = 30.0 Até ao 32.5 |
| X8NiCrAlTi32-21 | 1.4959 | 0.05 para 0.10 | ≤ 0.70 | ≤ 1.50 | 0.015 | 0.010 | - | 19.00 para 22.00 | ≤ 0.50 | - | - | 30.00 para 34.00 | 0.25 a 0.65 |
|
| X3CrNiMoBN17-13-3 | 1.4910 | ≤ 0.04 | ≤ 0.75 | ≤ 2.00 | 0.035 | 0.015 | 0.10 para 0.18 | 16.00 para 18.00 | - | 2.00 para 3.00 | - | 12.00 para 14.00 | - |
|
| X8CrNiNb16-13 | 1.4961 | 0.04 para 0.10 | 0.30 para 0.60 | ≤ 1.50 | 0.035 | 0.015 | - | 15.00 para 17.00 | - | - | 10xC para 1.20 | 12.00 para 14.00 | - |
|
| X8CrNiMoVNb16-13 | 1.4988 | 0.04 a 0.10 | 0.30 para 0.60 | ≤ 1.50 | 0.035 | 0.015 | 0.06 para 0.14 | 15.50 para 17.50 | - | 1.10 para 1.50 | 10xC para 1.20 | 12.50 para 14.50 | - |
|
| X8CrNiMoNb16-16 | 1.4981 | 0.04 para 0.10 | 0.30 para 0.60 | ≤ 1.50 | 0.035 | 0.015 | - | 15.50 para 17.50 | - | 1.60 para 2.00 | 10xC para 1.20c | 15.50 para 17.50 | - |
|
| X10CrNiMoMn NbVB15-10-1 | 1.4982 | 0.06 para 0.15 | 0.20 para 1.00 | 5.50 para 7.00 | 0.035 | 0.015 | - | 14.00 para 16.00 | - | 0.80 para 1.20 | 0.75 para 1.25 | 9.00 para 11.00 | - |
|
| ||||||||||||||
Quadro 3 Composição química (análise de fundição) de aços austeníticos-ferríticos, em % em massa
| Grau de aço | C Max. | Sim | - Não | P Max. | S Max. | N | Cr | Cu | Mo. | Não. | Outros | |
| Nome do aço | Número de aço | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | 0.10 a 0.22 | 21.00 A partir de 23.00 | - | 2.50 A 3.50 | 4.50 A seis.50 |
|
| X2CrNiMoSi18-5-3 | 1.4424 | 0.030 | 140 a 2.00 | 1.20 a 2.00 | 0.035 | 0.015 | 0.05 a 0.10 | 18.00 A partir de 19.00 | - | 2.50 A 3.00 | 4.50 - Para 5.20 |
|
| X2CrNiN23-4b | 1.4362 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | 0.05 a 0.20 | 22.00 Até ao 24.00 | 0.10 para 0.60 | 0.10 Para 0.60 | 3.50 - Para 5.50 |
|
| X2CrNiMoN25-7-4b | 1.4410 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | 0.20 a 0.35 | 24.00 até 26.00 | - | 3.00 para 4.50 | 6.00 A 8.00 |
|
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.030 | ≤ 0.70 | ≤ 2.00 | 0.035 | 0.015 | 0.15 a 0.30 | 24.00 até 26.00 | 1.00 para 2.50 | 2.70 para 4.00 | 5.50 A sete.50 |
|
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | ≤ 1.00 | ≤ 1.00 | 0.035 | 0.015 | 0.20 a 0.30 | 24.00 até 26.00 | 0.50 para 1.00 | 3.00 para 4.00 | 6.00 A 8.00 | W:0.50 para 1.00 |
| ||||||||||||
Referências normativas:
EN10002-1, Materiais metálicos - Ensaios de tração - Parte 1: Método de ensaio à temperatura ambiente
EN10002-5, Materiais metálicos - Ensaios de tração - Parte 5: Método de ensaio a temperatura elevada
EN10020:2000Definição e classificação das classes de aço
EN10021:1993 Requisitos técnicos gerais de entrega para produtos de aço e ferro
EN10027-1, Sistemas de designação do aço - Parte 1
EN10027-2, Sistemas de designação do aço - Parte 2: Sistemas numéricos
EN10028-2, Produtos planos de aços para efeitos de pressão - Parte 7: Aço inoxidável
EN10045, Materiais metálicos - Ensaio de impacto Charpy - Parte 1: Método de ensaio
EN10052, Vocabulário de termos de tratamento térmico de produtos ferrosos.
EN10088-1, Aço inoxidável - Parte 1: Lista de aços inoxidáveis
EN10204, Produtos metálicos - Tipos de documentos de inspecção
EN10233, Materiais metálicos - Tubo - Teste de aplanamento
EN10234, Materiais metálicos - Tubo - Ensaio de expansão por deriva
EN10236, Materiais metálicos - Teste de expansão de tubo - anel
Cálculo da qualidade Materiais metálicos - Tubos - Anéisensaio de tração
EN10246-2, Ensaios não destrutivos de tubos de aço - Parte 2:Ensaios automáticos de corrente de turbilhão de tubos de aço austenítico e ferrítico-austenítico sem costura e soldados (excepto soldados por arco submerso) para verificação da estanquidade hidráulica
EN10246-6, Ensaios não destrutivos de tubos de aço - Parte 6:Ensaios ultrassônicos automáticos de tubos de aço sem costura e soldados (excepto tubos de aço submergidos com soldagem por arco) para a detecção de imperfeições transversais
EN10246-7, Ensaios não destrutivos de tubos de aço - Parte 7:Ensaios ultrassónicos automáticos de tubos de aço sem costura e soldados (excepto os soldados por arco submerso) para detecção de imperfeições longitudinais
EN10246-17, Ensaios não destrutivos de tubos de aço - Parte 17: Ensaios ultrasónicos das extremidades dos tubos sem costura e soldados para detecção de imperfeições laminares.
EN10256, Ensaios não destrutivos de tubos de aço - Qualificação e competência do pessoal de ensaios não destrutivos dos níveis 1 e 2
EN10168, Produtos siderúrgicos - Documentos de inspecção - Lista de informações e descrição
EN10266:2003Tubos, acessórios e secções ocas de aço - Símbolos e definições dos termos utilizados nas normas de produtos
EN ISO 377, Aço e produtos siderúrgicos - Localização e preparação de amostras e amostras para ensaio mecânico (ISO 377:1997)
EN ISO 2566-1, Aço - Conversão dos valores de alongamento - Parte 1: Aços de carbono e de liga baixa (EN102566-1:1984)
EN ISO 643, Aço Determinação micrográfica do tamanho aparente do grão (IOS643:2000)
EN ISO 1127, Tubos de aço inoxidável - Dimensões, tolerâncias e massas convencionais por unidade de comprimento (ISO 1127:1992)
EN10266-2, Aço - Conversão dos valores de alongamento - Parte 2: Aços austeníticos (ISO 2566-2:1984)
EN ISO 3651-2, Determinação da resistência à corrosão intergranular dos aços inoxidáveis - Parte 2: Ferríticos,Aço inoxidável austenítico e ferrítico-austenítico (duplex) - Ensaio de corrosão em meios que contenham ácido sulfúrico (ISO 3651).2(1984)
EN ISO 14284, Aço e ferro - Amostragem e preparação de amostras para determinação da composição química (ISO 14284:1996)
CR 10260, Sistemas de designação do aço - símbolos adicionais
CR 10261, Circular de Informação da CEISS 11 - Ferro e aço - Revisão dos métodos de análise química disponíveis
-
