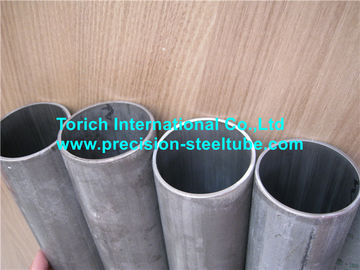

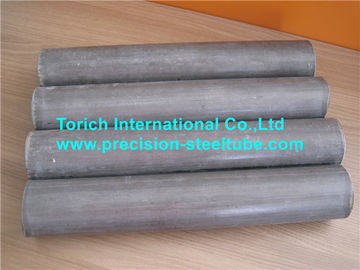

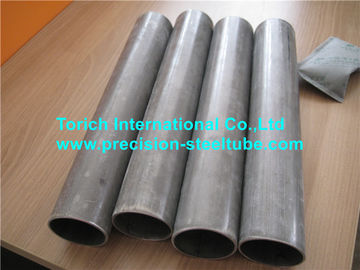

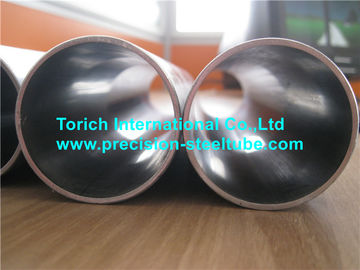

Tubos de aço soldados EN10305-2, tubos de aço estirados a frio da precisão para mecânico

EN10305-2 Tubos de aço soldados com tubos de aço a frio de precisão para aplicações mecânicas / automotivas

EN10305-2 Tubos de aço laminados a frio de precisão soldados
Aplicações:para a indústria automóvel/para utilização em máquinas/tubos de cilindros de óleo/absorvedores de choque de motocicletas,cilindro interno/Cilindros telescópicos

Detalhes rápidos:
Faixa de tamanho:O.D.:6-350mm W.T.:1-35mm L:max12000mm

Grau de aço:E195, E237, E275, E355,

Descrição:

ERW+ DOM

Os tubos são fabricados a partir de pré-tubos soldados elétricos por desenho a frio ou outros processos adequados.

Os tubos não incluem as soldas utilizadas para unir comprimentos de tiras laminadas planas antes da formação do pré-tubo

Descrição:

Tubos mecânicos feitos de aço laminado a quente ou a frio.

O presente capítulo abrange os tubos de aço de baixo carbono soldados por resistência elétrica para utilização como tubos mecânicos.

Vantagem:

Boa concentricidade, melhor preço do que sem costura.

Grau de aço e composição química

aRm: resistência à tração; ReH: resistência superior ao rendimento; A: alongamento após fratura
b 1Mpa=1N/mm2
c Dependendo do grau de trabalho a frio na passagem de acabamento, a resistência ao rendimento pode ser quase tão elevada como a resistência à tração.
Para efeitos de cálculo, recomendam-se as seguintes relações:
para a condição de entrega +C: ReH ≥0,8 Rm
para a condição de entrega +LC: ReH ≥0,7 Rm
d Para efeitos de cálculo, recomenda-se a seguinte relação:ReH≥0,5Rm
e Para tubos com diâmetro exterior ≤ 30 mm e espessura da parede ≤ 3 mm, os valores mínimos de ReH são 10 Mpa inferiores aos valores indicados no presente quadro
Observação: O aço de grau especial também está disponível, de acordo com a solicitação do cliente.

Aplicações:

Indústria automóvel/para utilização em máquinas/tubo para cilindros de óleo/absorvedor de choque para motocicletas

cilindro interno/Cilindros telescópicos

Vantagem competitiva:

Boa fonte de matéria-prima da Bao Steel.

Prazo de entrega rápido de acordo com o PO e acordo.

Produzir exatamente de acordo com o padrão e as exigências do cliente.

Equipa de exportação experiente para atendimento ao cliente, resposta rápida dentro de 24 horas.

Local de produção:

Métodos de ensaio:

Ensaio de tração

Teste de aplanamento

Teste de expansão da deriva

Inspecção dimensional

Medição da rugosidade

Exame visual

Ensaios não destrutivos

a. Ensaio de imperfeições longitudinais:

- Ensaio de corrente de redemoinhos - EN10246-3, nível E3

- Ensaios ultrasónicos - EN10246-7, nível U3

b. Hermeticidade

- Os ensaios não destrutivos para verificação da estanquidade devem ser efectuados em conformidade com a norma EN 10246-1

EN10305 É constituído pelas seguintes partes sob o título geral " Tubos de aço para aplicações de precisão - Condições técnicas de entrega "

Parte 1: Tubos desenhados a frio sem costura

Parte 2: Tubos laminados a frio

Parte 3: Tubos soldados a frio

Parte 4: Tubos sem costura puxados a frio para sistemas hidráulicos e pneumáticos

Parte 5: Tubos quadrados e retangulares soldados e a frio

Parte 6: Tubos laminados a frio para sistemas de energia hidráulica e pneumática

Referências normativas:

EN10002-1, Materiais metálicos - Ensaios de tração - Parte 1: Método de ensaio à temperatura ambiente

EN10020, Definição e classificação das classes de aço

EN10021, Requisitos técnicos gerais de entrega para produtos de aço e ferro

EN10027-1, Sistemas de designação do aço - Parte 1

EN10027-2, Sistemas de designação do aço - Parte 2: Sistemas numéricos

EN10052, Vocabulário de termos de tratamento térmico de produtos ferrosos.

EN10204, Produtos metálicos - Tipos de documentos de inspecção

EN10233, Materiais metálicos - Tubo - Teste de aplanamento

EN10234, Materiais metálicos - Tubo - Ensaio de expansão por deriva

EN10246-1, Ensaios não destrutivos de tubos de aço - Parte 1:Ensaios eletromagnéticos automáticos de tubos de aço ferromagnéticos sem costura e soldados (exceto soldados por arco submerso) para verificação da estanquidade hidráulica

EN10246-3, Ensaios não destrutivos de tubos de aço - Parte 3: Ensaios automáticos de corrente de turbilhão de tubos de aço sem costura e soldados (exceto soldados por arco submerso) para detecção de imperfeições

EN10246-5,Ensaios não destrutivos de tubos de aço - Parte 5:Ensaios automáticos de fuga de fluxo de transdutor magnético periférico completo de tubos de aço ferromagnéticos sem costura e soldados (excepto tubos de aço submergidos e soldados por arco) para detecção de imperfeições longitudinais

EN10246-7, Ensaios não destrutivos de tubos de aço - Qualificação e competência do pessoal de ensaios não destrutivos dos níveis 1 e 2.

EN ISO 377, Aço e produtos siderúrgicos - Localização e preparação de amostras e amostras para ensaio mecânico (ISO 377:1997)

EN ISO 2566-1, Aço - Conversão dos valores de alongamento - Parte 1: Aços de carbono e de liga baixa (EN102566-1:1984)

EN 10168, Produtos de ferro e aço - Documentos de inspecção - Informações e descrição da lista

ENV10220, Tubos de aço sem costura e soldados - Dimensões e massas por unidade de comprimento

EN 10266, Tubos, acessórios e secções ocas estruturais de aço - Definições e símbolos para utilização nas normas de produtos

EN ISO 4287, Especificações geométricas do produto (GPS) - Texturas da superfície: Método de perfil - Termos, definição e parâmetros da textura da superfície (ISO 4287:1997)
