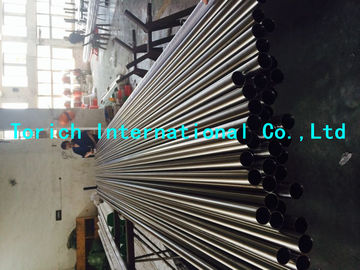

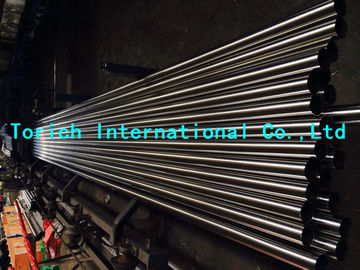

ASTM A249 soldou o 1/4 de tubo de aço inoxidável austenítico para caldeiras/permutador de calor

Especificação padrão ASTM A249 para caldeiras de aço austenítico soldado, superaquecedores, trocadores de calor, condensadores

Tamanho:

OD: 1/8 de polegada (3,2 mm) a 5 polegadas (127 mm)

WT: 0,015 a 0,320 polegadas (0,4 a 8,1 mm)

Grau:

TP304H, TP309H, TP310H, TP316H, TP312H, TP347H e TP348H.

TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348

Para serviços de alta temperatura, tais como para superqueimadores e reaquecedores

Aplicação:

Caldeira, superaquecedor, trocador de calor, condensador

Aço inoxidável austenítico, aplicações de serviço de temperatura, aplicações de alta temperatura

Fabricação:

Os tubos são feitos de aço laminado plano por um processo de soldagem automática sem adição de metal de enchimento.

Após a soldadura e antes do tratamento térmico final, os tubos são trabalhados a frio na soldadura e no metal vulgar ou no metal de soldadura

Ensaio e inspecção:

Ensaio de tensão

Teste de aplanamento

Ensaio de flange

Ensaio de inclinação para trás

Teste de dureza

Ensaio elétrico hidrostático ou não destrutivo

Tamanho do grão

Requisitos suplementares

S1 - Tubos aquecidos sem tensão

S2 - Tubos de parede mínimos

S3- Ensaio de pressão atmosférica subaquática

S4 - Tratamento térmico estabilizador

S5 - Tubos não endireitados

S6 - Ensaio de corrosão intergranular

S7 - Ensaio de decomposição da solda

S8 - Aplicações especiais

S9 - Verificação adicional de tubos de solda por pedido ASME

Documentos referenciados:

Normas ASTM:

ASTM A262 Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos

ASTM A480/ A480M Especificação relativa aos requisitos gerais aplicáveis às chapas, folhas e tiras de aço inoxidável laminado plano e resistente ao calor

ASTM A1016/ A1016M Especificação relativa aos requisitos gerais aplicáveis aos tubos de aço ferrítico, de aço austenítico e de aço inoxidável

E 112 Métodos de ensaio para determinação do tamanho médio do grão

E213 Prática de exame por ultra-som de tubos e tubos metálicos

E273 Prática de exame ultrasónico da zona de solda de tubos e tubos soldados

E527 Prática de numeração de metais e ligas (UNS)
