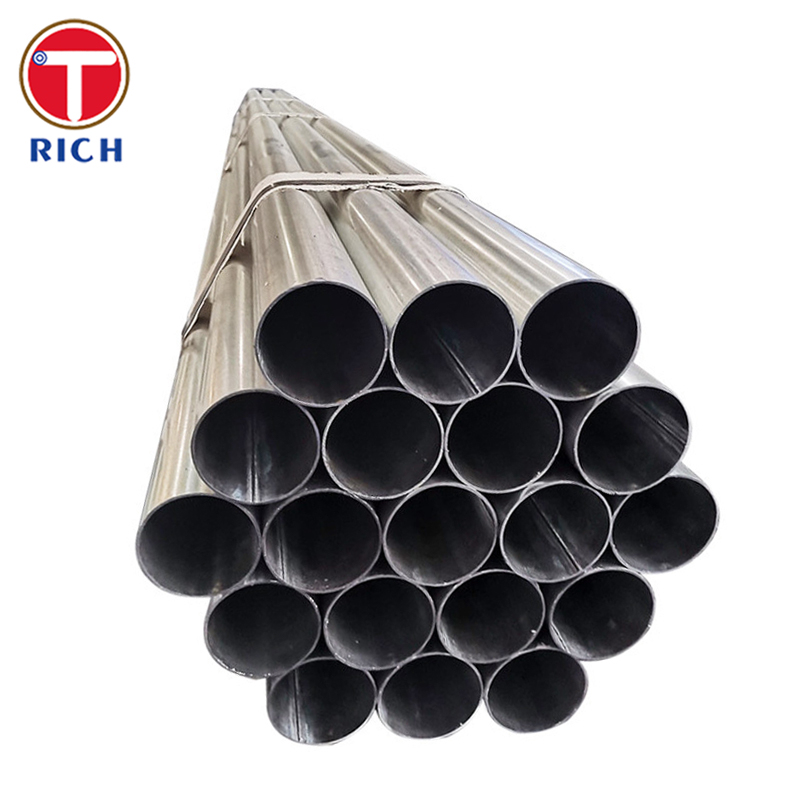

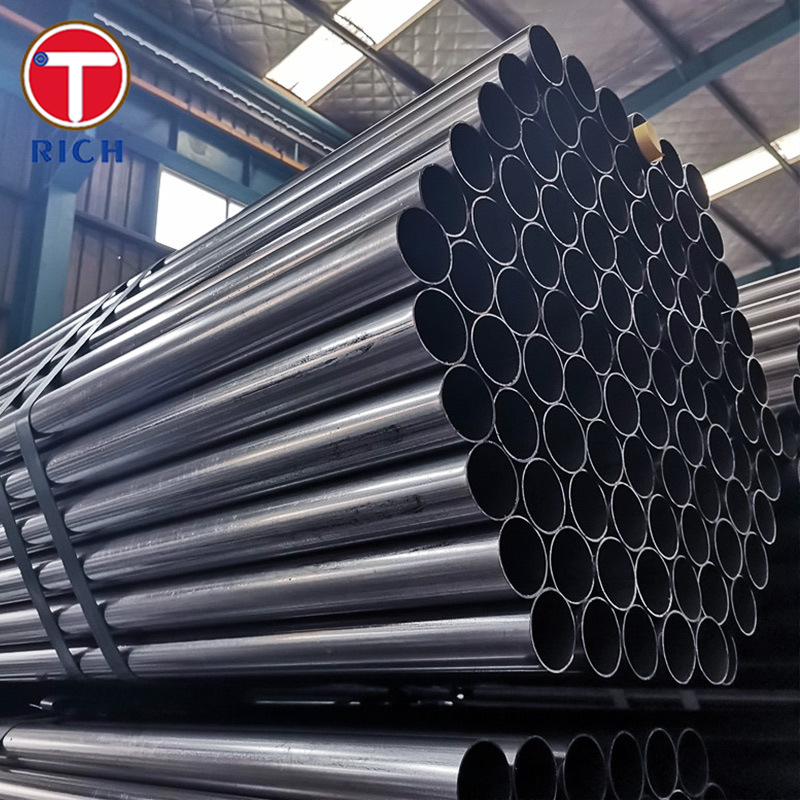

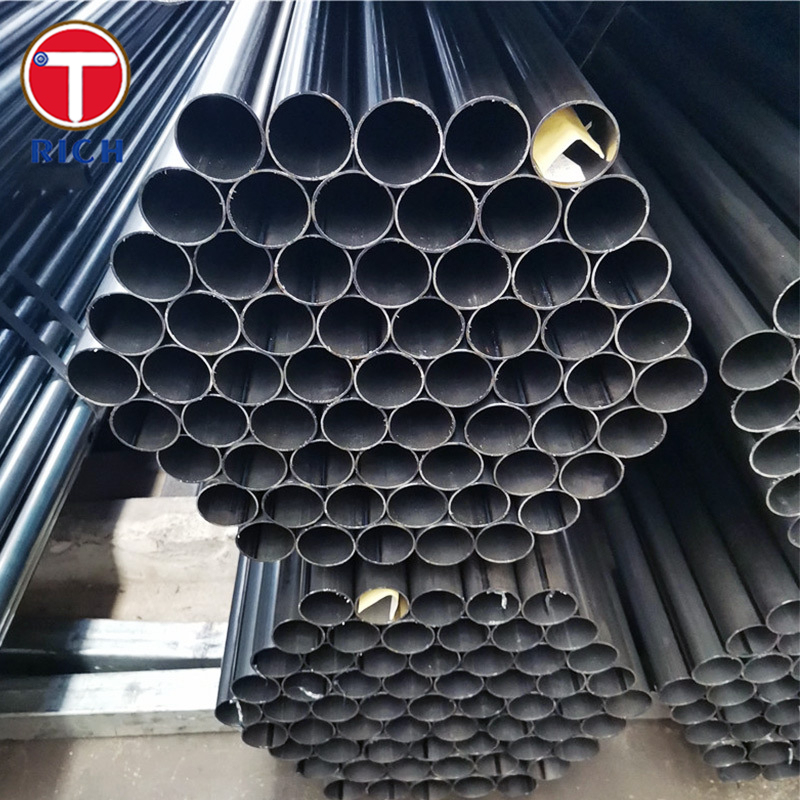

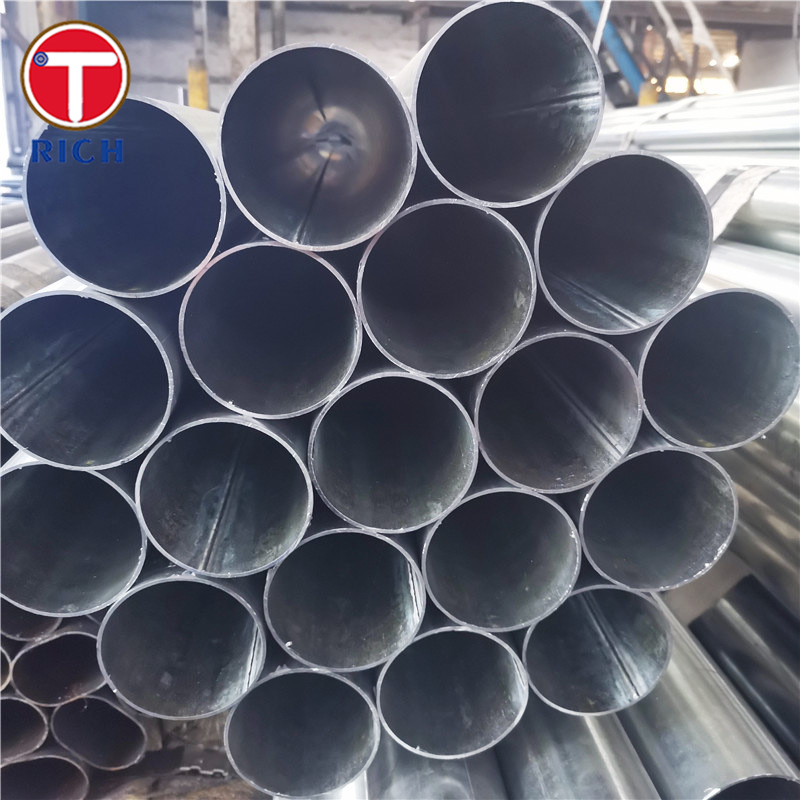

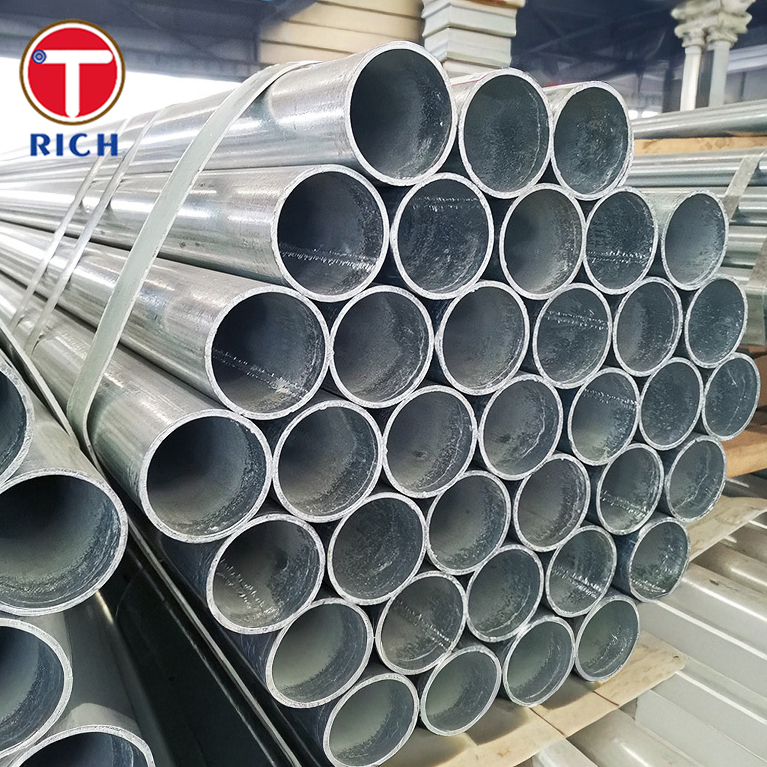

NF A49-341 Tubo padrão de precisão soldada Tubo de aço de liga baixa com classes TS30o e TS30a para aplicações mecânicas
Detalhes do produto
Tubo soldado de precisão padrão NF A49-341
,Tubo de aço de baixa liga Grau TS30o
,Tubo para aplicação mecânica Grau TS30a
NF A49-341 Tubo de aço de baixa liga soldado de precisão (TS30o / TS30a / TS34a / TS7a / TS42a)
Descrição do material
Este produto é umTubos de aço de liga baixa soldados de precisãoFabricado de acordo com a norma francesa NF A49-341.aplicações mecânicasO processo de fabricação é otimizado para produzir tolerâncias apertadas.defeitos mínimos, e geometria de secção transversal consistente.
Especificações
-
Tipo de produto: tubos de aço soldados para utilização mecânica
-
Padrão: NF A49-341 (tubos de aço tubos soldados de precisão para aplicação mecânica)
-
Graus/Designações: TS30o, TS30a, TS34a, TS7a, TS42a (e, por vezes, TS47a na série NF)
-
Diâmetros exteriores e espessuras de parede típicos: de acordo com a norma NF A49-341
-
Fabricação: Soldada (precisão, provavelmente soldadura de alta frequência, possivelmente seguida de acabamento)
Composição química
| Grau | C (max) | Si (máximo) | Mn (máximo) | P (max) | S (máximo) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
Propriedades mecânicas
| Grau | Resistência ao rendimento Rp0,2 (MPa, min) | Resistência à tração Rm (MPa, min) | Elongação A (%) | Redução da área Z (%) | Dureza de Brinell (HBW, típica ou máxima) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
Principais características
-
Precisão dimensional e tolerâncias restritas: Como se trata de um produto de tubos "soldados de precisão", a geometria, a retidão e a redondeza são rigorosamente controladas.
-
Boa resistência mecânica: Os tipos de liga baixa especificados proporcionam maior rendimento e resistência à tração do que os tubos de carbono suaves, tornando-os adequados para peças mecânicas portadoras.
-
Qualidade da solda: A costura de solda é concebida para ser lisa, minimamente intrusiva e livre de defeitos (fissuras, inclusões), conforme exigido pelas aplicações de utilização mecânica.
-
Boa ductilidade e dureza: Um alongamento e uma redução adequados da área permitem um certo grau de deformação e redistribuição das tensões sob carga.
-
Compatibilidade com o tratamento térmico: Essas qualidades podem permitir tratamentos térmicos leves (por exemplo, normalização ou recozimento) para refinar a microestrutura ou aliviar tensões, desde que não se degrade a precisão dimensional.
-
Baixo teor de liga: A liga é modesta, destinada a melhorar as propriedades mecânicas sem aumentar significativamente os custos ou complicar o comportamento da soldagem.
Normas aplicáveis
-
NF A49-341A norma principal para tubos soldados de precisão para utilização mecânica na França.
-
ASTM / Equivalentes internacionais: Não existe um equivalente direto ASTM listado no documento NF, mas normas de tubos mecânicos semelhantes (para tubos mecânicos soldados de carbono/liga) podem ser ASTM A513 ou ASTM A519,Apesar de diferirem no âmbito de aplicação.
-
ISO / EN / GOST: A norma NF é específica para a francesa NF A49; pode ser possível fazer referência cruzada às normas EN ou ISO de tubulação mecânica, mas deve ser validada caso a caso.
-
Outras normas NF A49: A série NF A49 inclui normas conexas (por exemplo, NF A49-343, NF A49-145) que regem outros tipos de tubos soldados.
Se for necessária uma designação ISO ou EN específica (para o comércio transfronteiriço), posso verificar os equivalentes.
Áreas de aplicação
Em geral, os tubos soldados de precisão NF A49-341 são utilizados emengenharia mecânica / construção de máquinas / mecanismosMais especificamente:
-
Componentes da máquina: eixos, hastes, tubos de guia, suportes cilíndricos
-
Automatização e robóticaOutros aparelhos de ar condicionado
-
Sistemas automóveis / veículos: ligação de direcção, barras de estabilização, tubos estruturais de suspensão
-
Linhas hidráulicas/pneumáticas (em funções não sob pressão): tubos de montagem estruturais, mangas de protecção
-
Instalações de montagem e ferramentas: aparelhos, dispositivos de ensaio, braços de suporte
