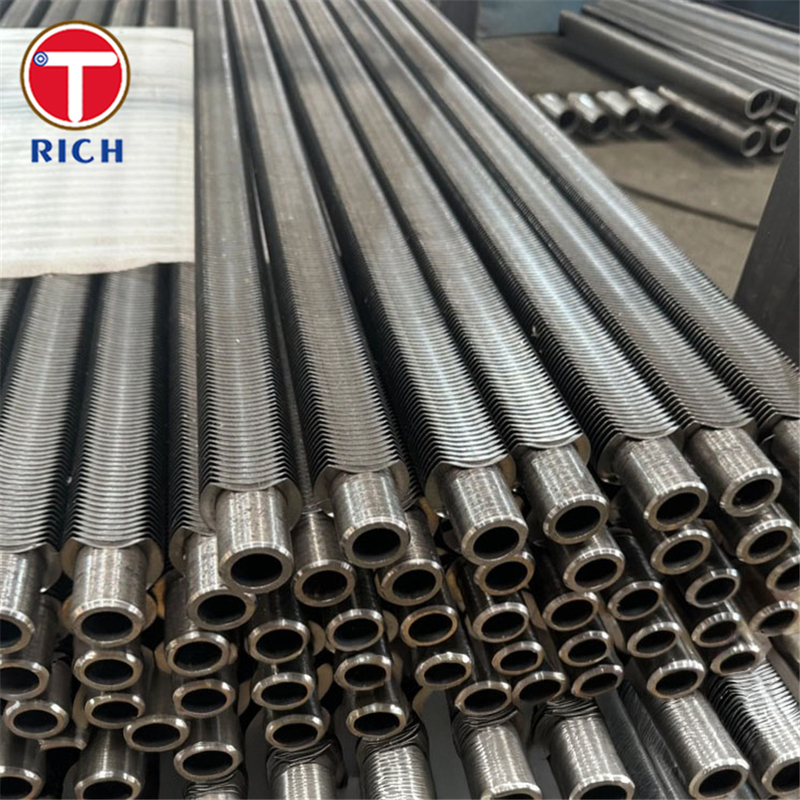

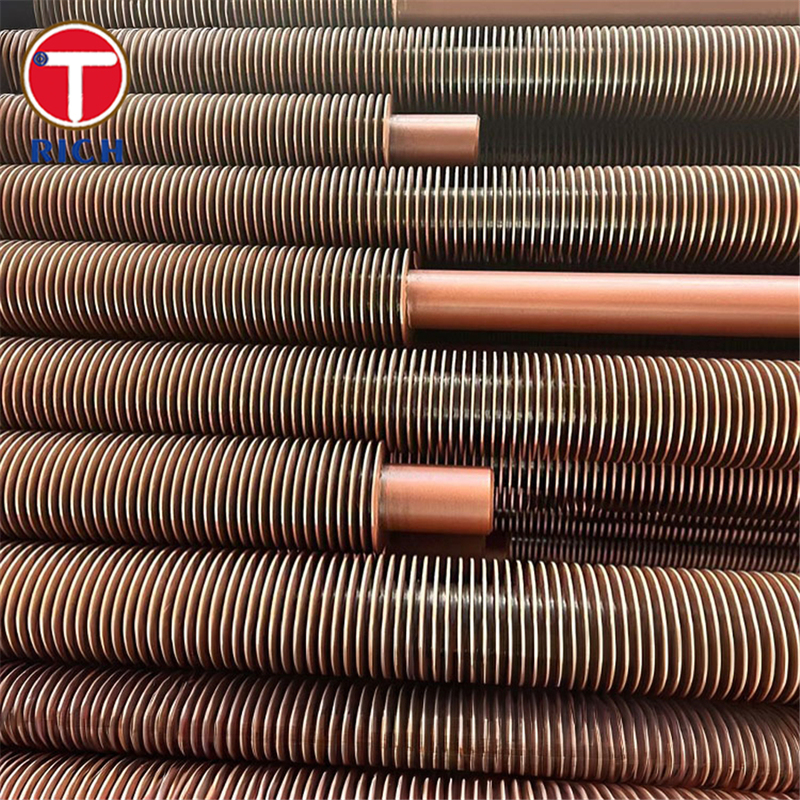

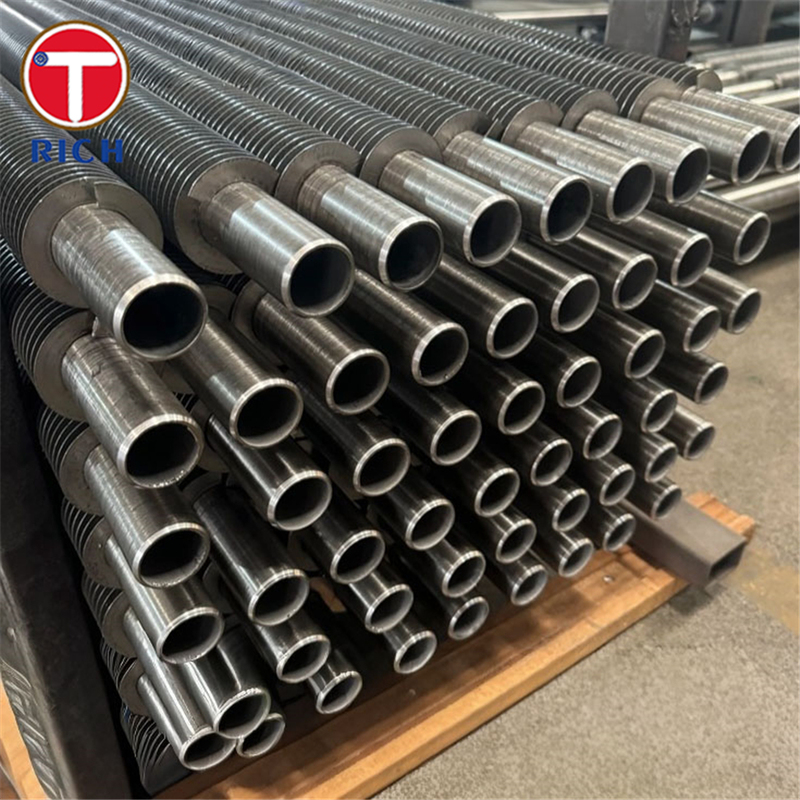

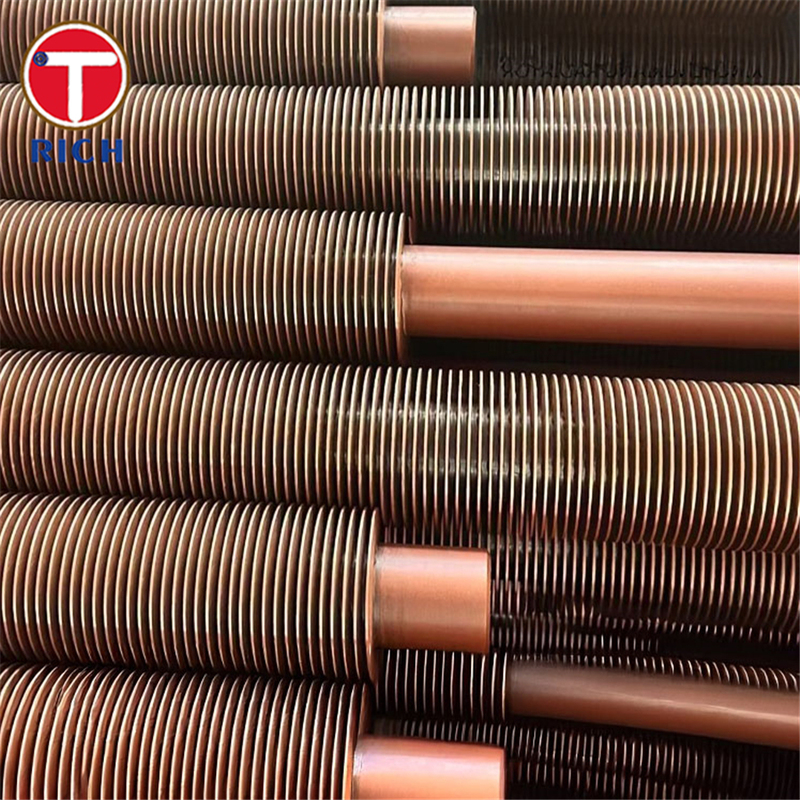

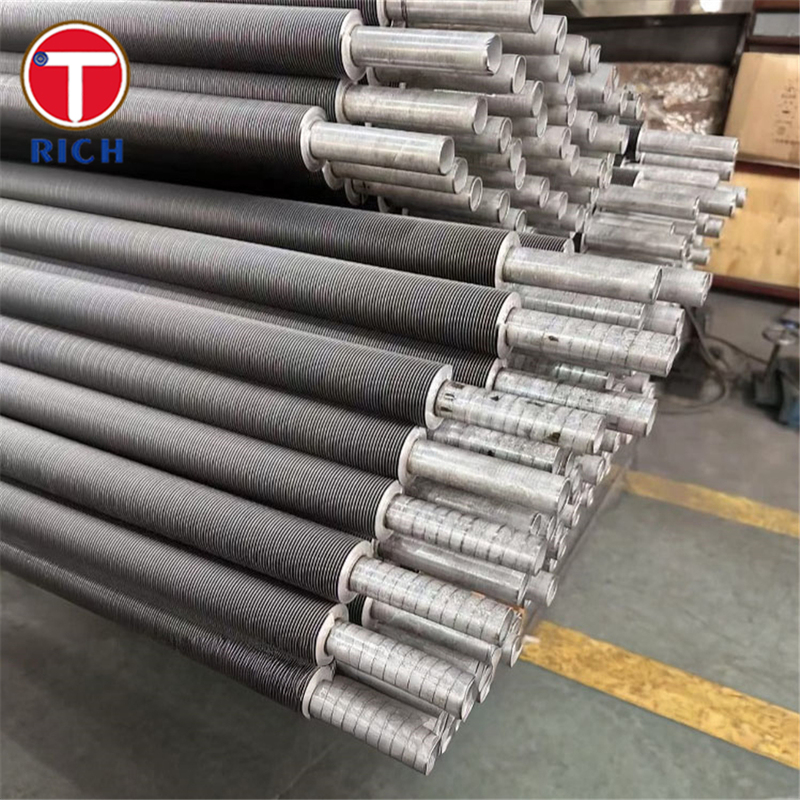

Tubos de pinça de cabelo com nadadeira soldados a laser para caldeiras e trocadores de calor industriais
Detalhes do produto
Tubos finos soldados a laser
,Tubo Hairpin para Caldeira Industrial
,Tubo para Trocador de Calor Soldado a Laser
Tubos de solda a laser finados para trocadores de calor
Material / Descrição do produto
Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to form a compact, elemento de transferência de calor de elevada eficiência.que façam parte das barbatanas de trocadores de calor de contra-fluxo compactos ou de trocadores de calor de vários tubos (exchangadores de calor de pinça de cabelo).
Estes tubos de barbatanas são projetados para caldeiras industriais, economizadores, recuperação de calor residual, aquecedores de gás e outras aplicações de troca de calor de alta temperatura / alta pressão.
Especificações
| Parâmetro | Valor / Intervalo típico |
|---|---|
| Diâmetro externo do tubo de base (O.D.) | 19 mm a 76 mm (típico) |
| Espessura da parede do tubo de base | 2.0 mm a 6.0 mm (típico) |
| Altura das barbatanas | 60,0 mm a 32,0 mm |
| Espessura das barbatanas | 0.8 mm a 1,2 mm |
| Número de barbatanas por linha | 4, 8, 16, 24, 32, 40, 48 (múltiplos de quatro) |
| Comprimento máximo | ≤ 15 m tipicamente |
| Peso das barbatanas / espaçamento | Específico do projeto, típico entre barbatanas separadas por poucos mm |
| Combinações de materiais | Aço carbono, aços inoxidáveis (304, 316, etc.), aços ligados |
Composição química
A seguir figura uma tabela de amostras que compara as composições químicas de cinco materiais de base de tubos com barbatanas análogos/tipos comumente utilizados no serviço de caldeiras ou trocadores de calor.O material das barbatanas é muitas vezes do mesmo tipo ou de liga compatível.
| Grau | C (max) | Sim | - Não | Cr | Não. |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0 ¢ 20.0 | 8.0 ¢10.5 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0 ¢ 18.0 | 10.0 ¢ 14.0 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 | - Não. |
| ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | - Não. |
| ASTM A335 P11 | 0.15 | 0.50 | 1.00 | 1.0 | - Não. |
Estes grades de aço base são ilustrativos. O tubo de barbatanas pode usar uma liga de barbatanas semelhante ou correspondente. As composições químicas exatas devem ser referenciadas no certificado de especificação / fábrica aplicável.
Propriedades mecânicas
Trata-se de uma tabela comparativa das propriedades mecânicas típicas (à temperatura ambiente) dos mesmos ou análogos materiais/tipos de tubos de base.
| Grau | Resistência ao rendimento (MPa) | Resistência à tração (MPa) | Prolongamento (%) | Dureza (HV ou similar) |
|---|---|---|---|---|
| TP304 | ~ 215 | 515 ¢ 720 | ≥ 40% | ~ 200 ‰ 220 HV |
| TP316 | ~ 215 | 515 ¢ 695 | ≥ 40% | ~ 200 ‰ 220 HV |
| T11 | ~205 | 415 ¢ 585 | ≥ 20% | ~ 140 ∼ 180 HV |
| T22 | ~205 | 415 ¢ 585 | ≥ 20% | ~ 140 ∼ 180 HV |
| P11 | ~205 | 415 ¢ 585 | ≥ 20% | ~ 140 ∼ 180 HV |
Estes valores são indicativos e dependem do tratamento térmico, da espessura da parede e das tolerâncias de fabrico.
Características fundamentais
-
Alta eficiência térmica: As barbatanas aumentam a superfície externa (ou interna), acelerando a transferência de calor e reduzindo o comprimento do tubo ou o tamanho da concha necessários.
-
Ligação de soldadura a laser: Nos tubos com barbatanas fabricados por solda a laser, a penetração total, a soldagem contínua e a zona mínima afectada pelo calor melhoram a ligação das barbatanas ao tubo,reduzir a resistência térmica e aumentar a resistência à corrosão.
-
Geometria compacta: O arranjo de dobragem em U ou de duas pernas permite projetos de contrafluxo compactos, reduz a necessidade de juntas de expansão e economiza a pegada.
-
Capacidade de alta pressão/alta temperatura: A soldagem robusta e a escolha dos materiais permitem a operação em condições exigentes de caldeira ou de processo.
-
Facilidade de manutenção: A configuração do alfinete permite um acesso, inspeção e limpeza mais fáceis em relação a feixes longos e retos.
Padrões regulamentares
Dependendo da região e da aplicação, podem aplicar-se as seguintes normas:
-
ASTM / ASME: por exemplo, ASTM A213, Código ASME de caldeiras e recipientes sob pressão (B & PV) para tubos ferríticos e austeníticos sem costura
-
O que fazer?: Normas europeias para aços e trocadores de calor
-
GOST / russo: especificações equivalentes nos mercados da Rússia / CEI
-
JIS: Normas Industriais Japonesas
-
GB: Normas nacionais chinesas (por exemplo, GB para aços, tubos)
O fabricante do tubo de barbatanas deve assegurar o cumprimento da norma aplicável (material, tolerâncias dimensionais, ensaio de pressão, exame não destrutivo).
Áreas de aplicação
Ampla área de aplicação
-
Geração de energia (caldeiras, economizadores, recuperação de calor residual)
-
Petroquímica e transformação química
-
Petróleo e gás
-
Sistemas de climatização / aquecimento industrial / vapor
-
Aquecimento de processos alimentares / farmacêuticos
-
Sistemas de recuperação/regeneração de calor
Aplicações específicas
-
Economizador de caldeiras: Os tubos de pinça de fibra castanha são utilizados para recuperar o calor residual dos gases de combustão antes da empilha, melhorando a eficiência.
-
Caldeira de calor residual / recuperação de calor: Em instalações industriais em que os gases quentes ou os fluxos precisam ser resfriados ou recuperados.
-
Aquecedores a gás / superaquecedores: Como parte de trocadores de calor gás-gás ou gás-fluido.
-
Aquecedores de processo em instalações químicas: Quando um fluido deve ser aquecido ou resfriado de forma eficiente numa pegada compacta.
-
Pré-aquecedores de ar / recuperação de calor dos gases de combustão: Os tubos com nadadeiras ajudam a acelerar a troca de calor entre os gases de combustão e os fluxos de ar ou de processo que entram.
