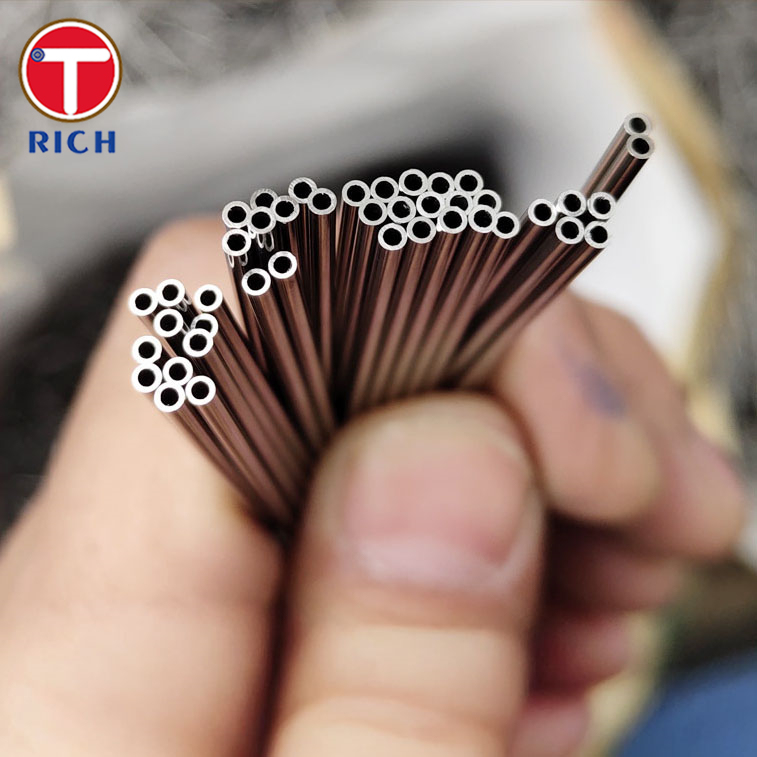

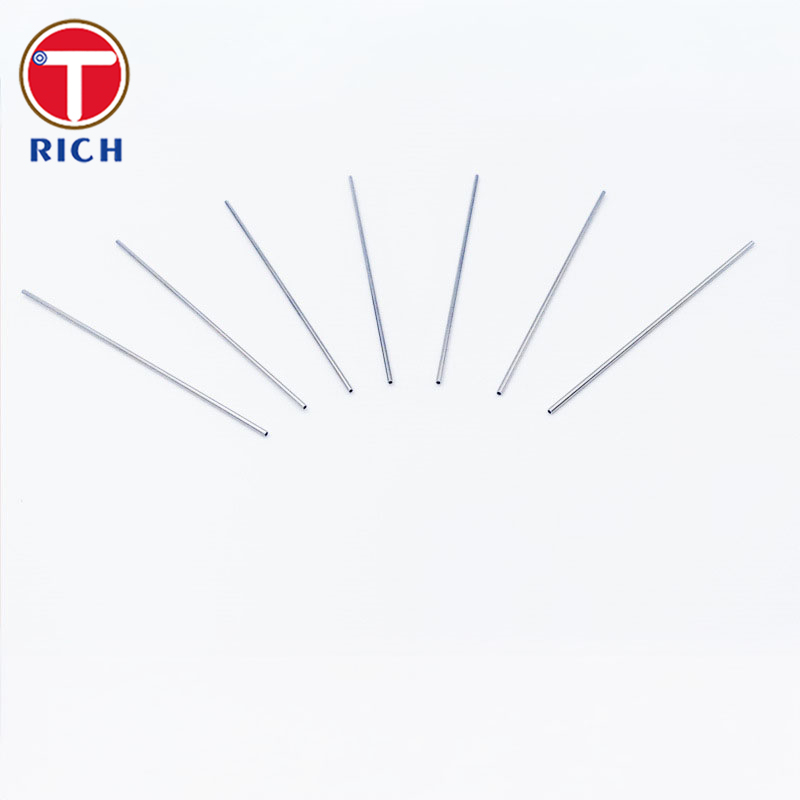

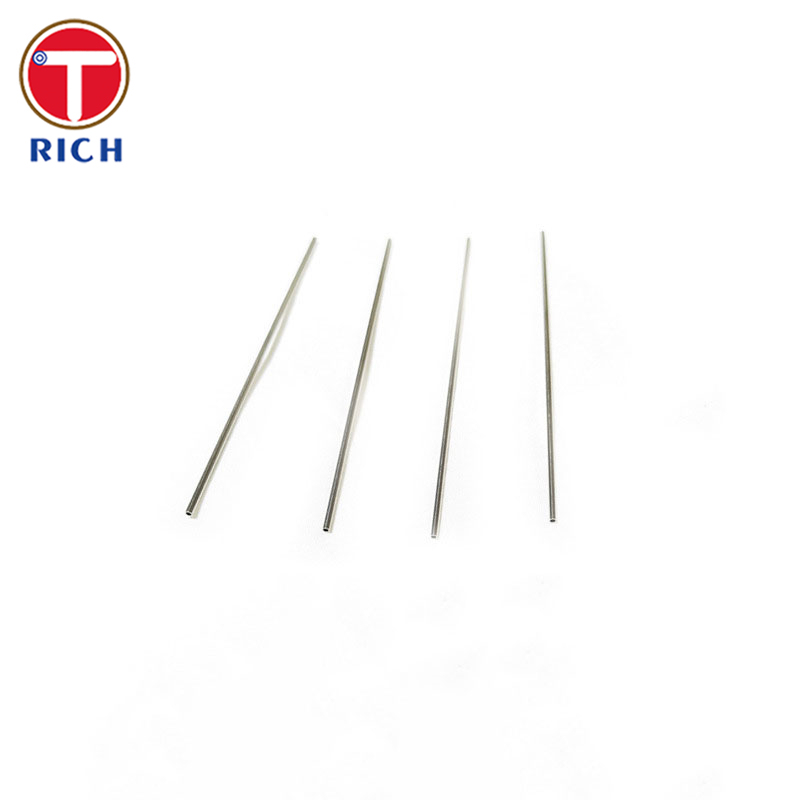

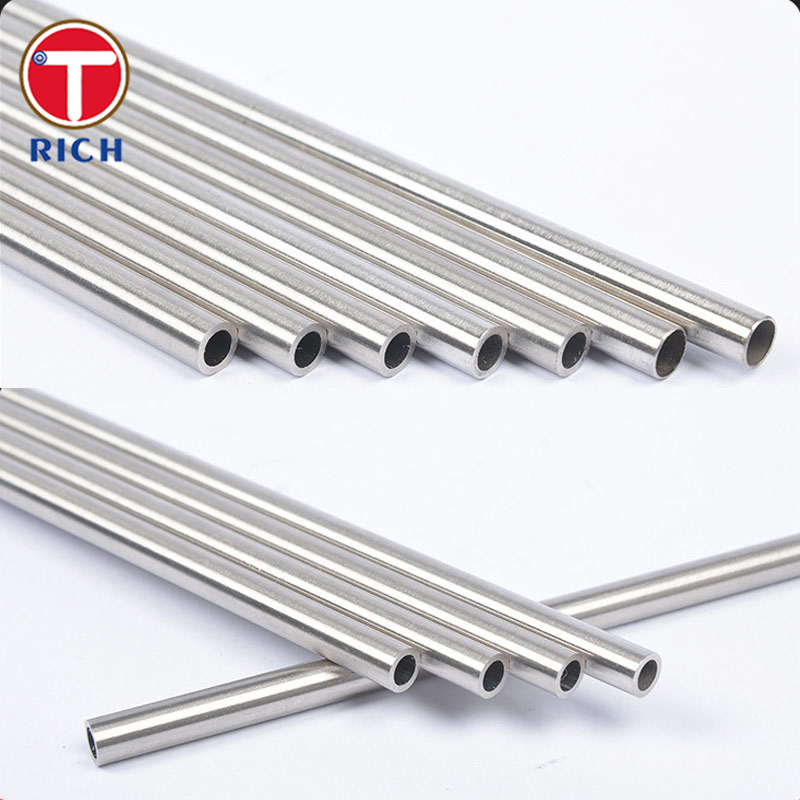

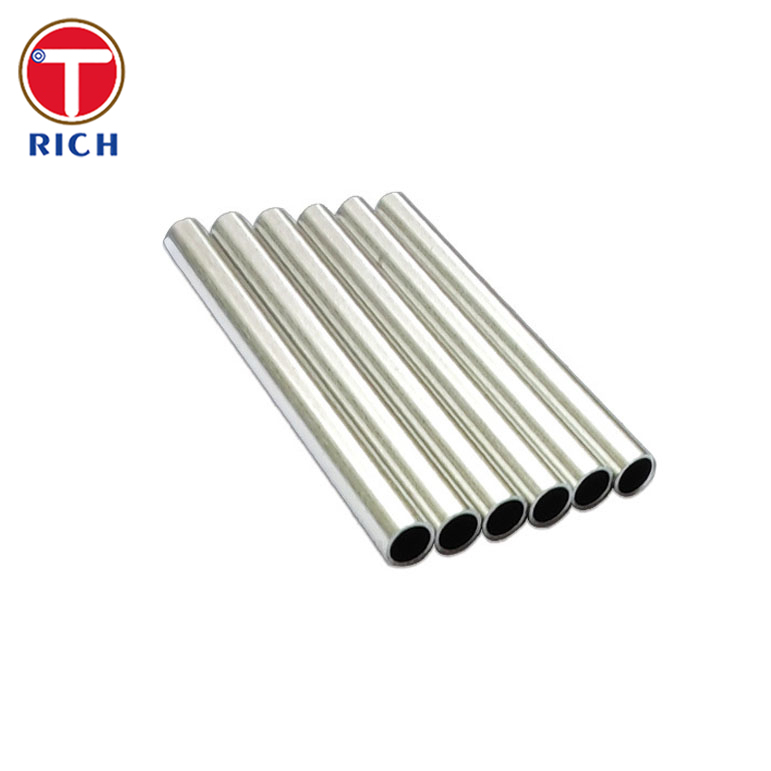

Tubos capilares de aço inoxidável resistentes à corrosão de grau médico com tolerância dimensional elevada
Detalhes do produto
tubo capilar de aço inoxidável de grau médico
,Tubo capilar de aço inoxidável resistente à corrosão
,Tubo capilar de aço inoxidável com alta tolerância dimensional
Tubo capilar de aço inoxidável — Tubo de aço inoxidável de grau médico de pequeno diâmetro
Material
Este produto é um tubo capilar de aço inoxidável (também chamado de tubo de aço inoxidável de micro ou pequeno diâmetro), projetado para sistemas médicos e fluidos de precisão. Ele fornece um conduto cilíndrico oco com diâmetros internos (DI) muito pequenos e tolerâncias dimensionais apertadas, adequado para transportar pequenos volumes de fluido ou gás sob condições controladas. Os tubos são frequentemente feitos de ligas de aço inoxidável resistentes à corrosão (comumente graus austeníticos) e são processados (trefilação a frio, recozimento, polimento) para garantir excelente acabamento superficial, precisão dimensional e biocompatibilidade.
Especificação
As faixas de especificação típicas (podem variar de acordo com o fabricante) são:
| Parâmetro | Faixa/Valor Típico |
|---|---|
| Diâmetro externo (DE) | 0,30 mm a 12,70 mm |
| Diâmetro interno (DI) | ~0,10 mm a ~8,00 mm |
| Espessura da parede | 0,05 mm a ~1,50 mm |
| Comprimento | Até ~30 m contínuos (ou cortados no comprimento) |
| Tolerância dimensional | ±0,02 mm a ±0,05 mm (externo), ±0,02 mm a ±0,04 mm (interno) |
| Tratamento de superfície | Recozido brilhante, eletropolido, passivado |
| Tipo de tubo | Sem costura ou soldado e trefilado a frio |
Essas faixas representam as capacidades típicas de fabricação; os clientes podem especificar tolerâncias mais apertadas ou faixas alternativas.
Composição química
Abaixo está uma tabela comparativa de cinco graus de aço inoxidável comumente usados para tubos capilares, mostrando a composição química típica (em % em peso) de acordo com referências padrão e dados do fabricante:
| Grau | C (máx.) | Mn (máx.) | Si (máx.) | Cr (peso %) | Ni (peso %) | Mo (peso %) |
|---|---|---|---|---|---|---|
| 304 / 304L | 0,08 (304), 0,03 (304L) | 2,00 | 0,75 | 18,0 – 20,0 | 8,0 – 11,0 | – |
| 316 / 316L | 0,08 (316), 0,035 (316L) | 2,00 | 0,75 | 16,0 – 18,0 | 10,0 – 14,0 | 2,0 – 3,0 |
| 321 | 0,08 | 2,00 | 0,75 | 17,0 – 19,0 | 9,0 – 12,0 | – |
| 347 | ~0,08 | 2,00 | 0,75 | ~17,0 – 19,0 | ~9,0 – 12,0 | – |
| 17-4 PH (endurecido por precipitação) | 0,07 | ~1,00 | 1,00 | 15,5 – 17,5 | 3,0 – 5,0 | – |
Propriedades mecânicas
| Grau | Resistência à tração (MPa) | Limite de escoamento 0,2% (MPa) | Alongamento (%) | Dureza (HRB ou equivalente) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~515 MPa | ~205 MPa | ~40% | ~95 HRB |
| 347 | Semelhante ao 321 em muitas condições | – | – | – |
| 17-4 PH (envelhecido) | ~930–1.100 MPa (após envelhecimento) | ~850–1.000 MPa | ~8 – 15% (dependendo da idade) | ~30–39 HRC (convertido) |
Essas propriedades mecânicas dependem muito do tratamento térmico, trabalho a frio e têmpera. Para tubos capilares de pequeno diâmetro, o processo de fabricação pode envolver trefilação a frio e recozimento para adaptar o equilíbrio resistência/ductilidade.
Principais características
-
Excelente resistência à corrosão, especialmente contra fluidos corporais, soro fisiológico e desinfetantes — particularmente ao usar 316L ou graus de baixo carbono.
-
Alta pureza, limpeza e passivação para atender aos padrões de higiene e biocompatibilidade de dispositivos médicos.
-
Tolerâncias dimensionais muito finas e superfícies internas lisas para minimizar a perturbação do fluxo, queda de pressão ou riscos de contaminação.
-
Capacidade de curvatura e enrolamento apertados, se necessário, mantendo a integridade.
-
Boa resistência mecânica, mesmo em pequenas espessuras de parede.
-
Compatibilidade com testes não destrutivos (ultrassônico, corrente parasita) para detecção de defeitos.
-
Capacidade de lidar com diferenciais de pressão moderados, dependendo da geometria e do grau.
Padrões aplicáveis
Dependendo da geografia e dos regulamentos médicos, os seguintes padrões podem ser aplicados a tubos capilares de aço inoxidável (especialmente para aplicações médicas ou de precisão):
| Tipo de padrão | Exemplos / Relevância |
|---|---|
| ASTM / ASME | ASTM A269 (tubulação de aço inoxidável austenítico sem costura e soldada); ASTM A632 (tubulação de aço inoxidável de precisão de pequeno diâmetro); ASTM A213; ASTM A312; ASTM E213, E209 para testes não destrutivos |
| EN / ISO | EN 10216-5 (tubos de aço inoxidável); ISO 1127 (tubos — dimensões e tolerâncias) |
| Médico / Implante | ASTM F138 / F139 (para 316LVM, aço inoxidável de grau médico fundido a vácuo) |
| Nacional (por exemplo, China) | Padrões GB / GB-T como GB/T 13296 (tubos de aço inoxidável sem costura); GB/T 14976 (capilar de transporte de fluido) |
| JIS (Japão) | JIS G 3448 (tubos capilares de aço inoxidável de precisão) |
| GOST (Rússia / CEI) | Os padrões locais de tubos de aço inoxidável podem ser aplicados dependendo da região |
Ao certificar para dispositivos médicos, considere também a biocompatibilidade, substâncias extraíveis, compatibilidade com esterilização e conformidade regulatória (por exemplo, ISO 10993, USP classe VI, etc.).
Campos de aplicação e casos de uso
Áreas de aplicação geral
Este tipo de tubo capilar de aço inoxidável de pequeno diâmetro é usado em equipamentos médicos, laboratoriais, analíticos, microfluídicos, instrumentação e de alta precisão, onde o transporte de fluido ou gás em volume mínimo é necessário.
Casos de uso específicos em campos médicos e relacionados
-
Cateteres / Fios-guia: como segmentos de tubulação interna ou estrutural para administração de medicamentos, sensores ou sistemas de guia.
-
Seringas / Sistemas de infusão: micro-tubos para dosagem precisa, conexão de válvulas ou filtros.
-
Agulhas / Conjuntos de micro-agulhas: usados em hastes de agulhas ou vias de fluido internas.
-
Instrumentação médica: canais de fluido ou gás dentro de dispositivos de diagnóstico, analisadores, analisadores de sangue.
-
Dispositivos implantáveis: em alguns casos (com graus e tratamento apropriados), como parte de sensores ou cateteres implantáveis.
-
Instrumentação analítica / laboratorial: conectando bombas de alta pressão, sistemas de cromatografia, espectrômetros de massa, módulos microfluídicos.
-
Sensores / sondas: como conchas protetoras ou condutos para sensores de pressão, temperatura ou químicos em um ambiente médico.
P: Você é empresa comercial ou fabricante?
R: fabricante, também pode fazer comércio.
P: Quanto tempo é o seu tempo de entrega?
R: Geralmente falando, são 10-15 dias se os produtos estiverem em estoque, ou são 30-40 dias se os produtos não estiverem em estoque,
é de acordo com a quantidade.
P: Você fornece amostras? é grátis ou extra?
R: Sim, podemos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
P: Quais são seus termos de pagamento?
R: Pagamento=2000USD, 30% T/T adiantado, saldo antes do envio.
Se você tiver outra pergunta, sinta-se à vontade para entrar em contato comigo.
-
