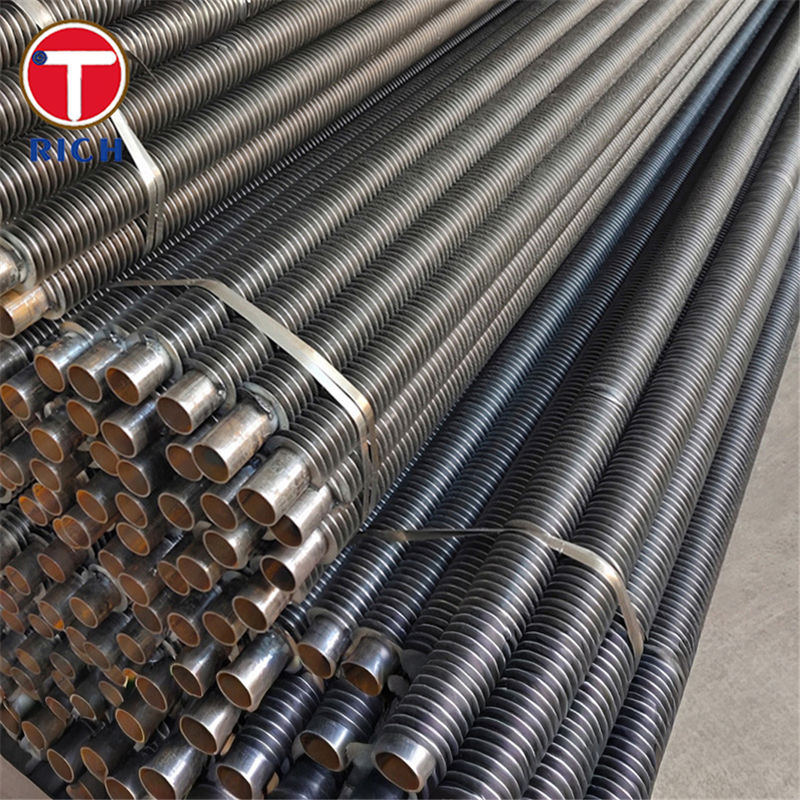

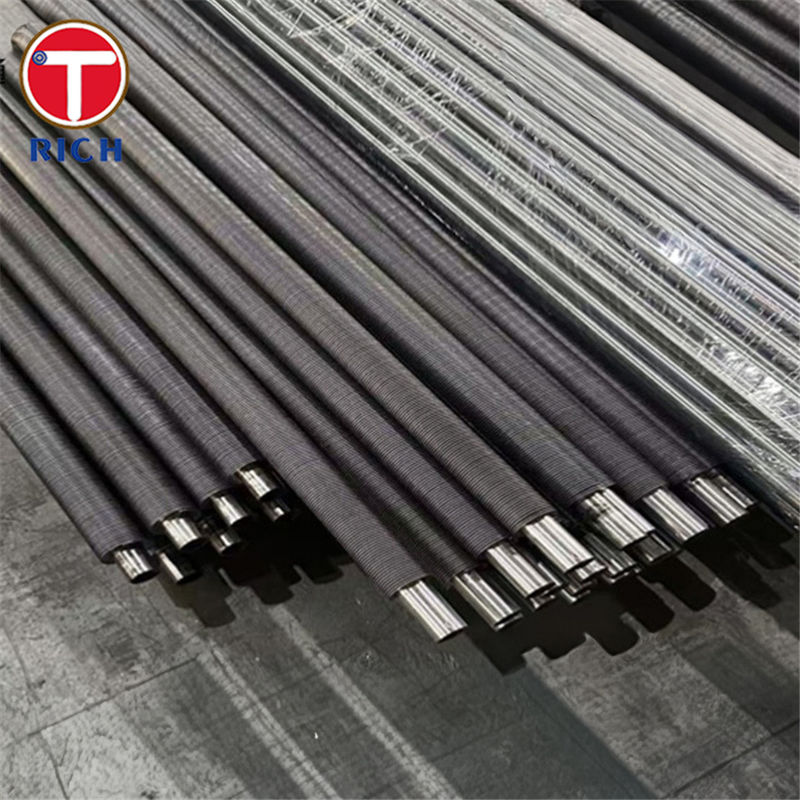

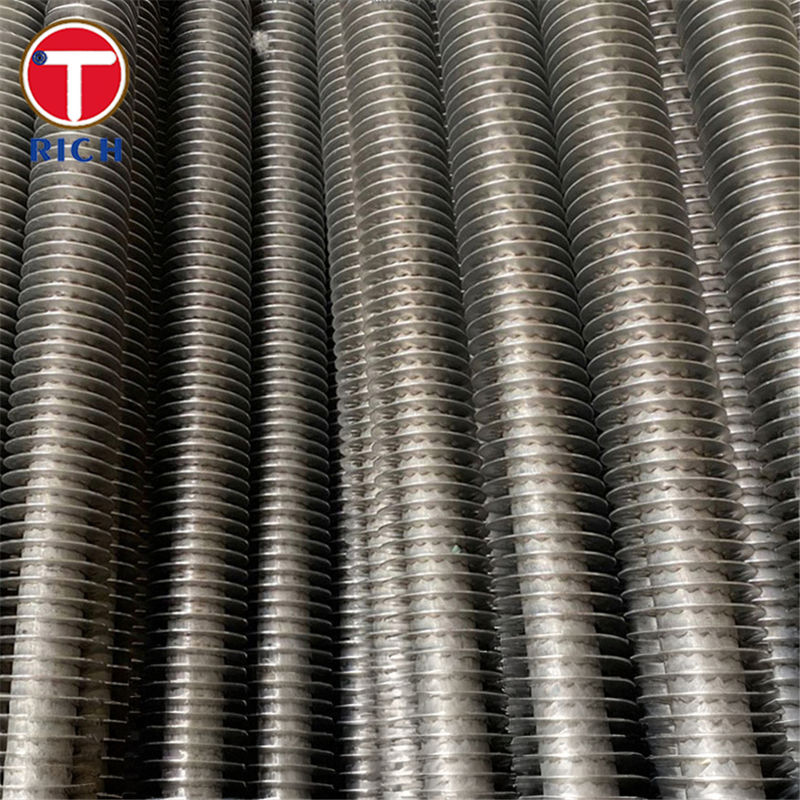

Tubos de borracha de aço espiral para trocador de calor de ar

Descrição do material

Este produto é um tubo de barbatana espiral de tipo L com enrolamento por tensão, construído sobre um tubo de caldeira/cambio de calor sem costura de aço de liga Cr·Mo. O tubo de base é tipicamente fornecido em notas como ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22 ou GB 5310 12Cr1MoVG, todos concebidos para utilização a altas temperaturas e sob pressão em caldeiras e trocadores de calor refrigerados a ar.

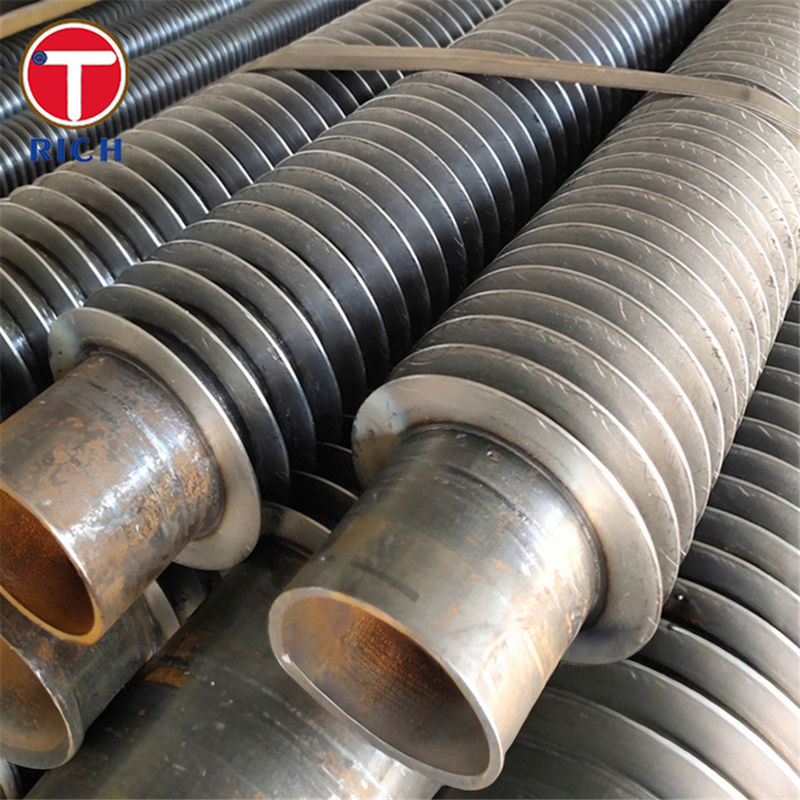

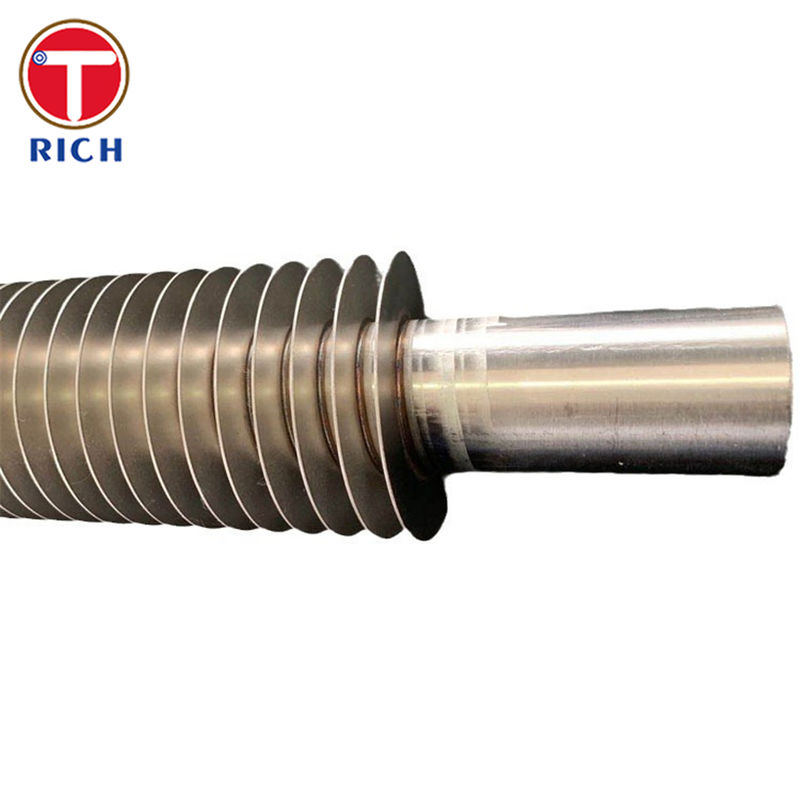

A fita de barbatanas de alumínio ou de cobre é formada a frio num perfil de "L" e enrolada helicoidalmente sob tensão em torno do tubo de aço ligado, de modo a que a barbatanha "foot" seja pressionada com força contra a superfície do tubo,fornecendo uma barbatana espiral contínua com bom contacto térmico e proteção parcial da parede do tubo contra a corrosão ambiental.

Especificações

Tubos de base

• Opções de material (sem costura, aço ligado):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 a EN 10216-2

  • JIS: STBA22 para JIS G3462

  • GB: 12Cr1MoVG a GB/T 5310

• Diâmetro exterior: aproximadamente 16 ′′50.8 mm (5⁄8′′2′′)

• Espessura da parede: dependente da aplicação, tipicamente 2 ̊8 mm para refrigeradores de ar

Geometria das barbatanas(fininha de ferida tipo L)

• Tipo de barbatana: pé em L, curvatura em espiral

• Material das barbatanas: alumínio ou fita de cobre

• Altura das barbatanas: até 16,5 mm

• Espessura das barbatanas: ~ 0,4·0,6 mm (≈ 0,015·0,020")

• Peso da barbatana: a partir de cerca de 2,1 mm (≈12 FPI) para cima, otimizado para cada função

Faixa de operação

• Projetados para uso no ar, onde a temperatura das barbatanas é tipicamente de até cerca de 150 ̊230 °C, dependendo do material das barbatanas e da função

• Os tipos de tubos de liga básica suportam temperaturas de metal muito mais elevadas no lado do fluido, em conformidade com os seus padrões de caldeira/tubo de pressão (tipicamente classe 500 ∼ 580 °C para aços Cr ∼ Mo em uso de código).

Características fundamentais

1. Alta densidade da superfície de transferência de calor

   • As barbatanas espirais contínuas aumentam drasticamente a área da superfície externa, permitindo a mesma carga térmica com muito menos tubos e um feixe de resfriador de ar menor em comparação com tubos nus.

2. Contato térmico eficiente entre a barbatana e o tubo

   • A geometria das barbatanas de pé em L e a tensão de enrolamento pressionam firmemente o pé das barbatanas contra a superfície do tubo, minimizando a resistência térmica ao contato e promovendo a transferência de calor uniforme ao longo de todo o comprimento do tubo.

3. Núcleo de aço ligado para serviço de pressão a temperatura elevada

   • Os tipos de tubos de liga de CrMo, tais como T11, T22, 13CrMo4-5, STBA22 e 12Cr1MoVG, proporcionam uma elevada resistência à ruptura por arrastamento.boa resistência à oxidação e soldabilidade para o serviço de caldeiras e trocadores de calor arrefecidos a ar.

Nossas Vantagens

Abaixo estão algumas preocupações que os compradores de tubos com barbatanas refrigerados a ar levantam comumente e como este produto está posicionado para resolvê-las.

1As barbatanas permanecerão apertadas sob a temperatura e começarão a parar de andar?

• As barbatanas de enrolamento por tensão de pé em L usam tensão de enrolamento controlada para que o pé da barbatanha fique firmemente na superfície do tubo, mantendo o contato durante o ciclo de temperatura normal.

• Para núcleos de aço ligado, combinamos o material das barbatanas com a temperatura de projeto: o tipo L é utilizado quando as temperaturas das paredes das barbatanas estão na faixa moderada (aproximadamente até 150 ∼ 230 °C) e os choques térmicos não são graves.Para condições mais duras, podemos aconselhar sobre tipos alternativos de barbatanas (LL/KL/embedded) baseadas nas mesmas ligas Cr·Mo.

2.¿É o L-type o equilíbrio certo entre desempenho e custo para o meu refrigerador de ar?

• Os tubos com barbatanas do tipo L estão entre as soluções de barbatanas em espiral mais rentáveis,frequentemente escolhido quando o orçamento e a área de superfície por custo são fundamentais e as temperaturas de funcionamento estão na gama típica do arrefecedor de ar em vez de dever de forno extremo.

• Ao aumentar a área exterior, um único tubo com nadadeira pode substituir vários tubos nus, reduzindo o tamanho do feixe, a potência do ventilador, o aço estrutural e o CAPEX geral do projeto, mantendo a carga térmica necessária.

3.¿Como se lida com a corrosão e a vida útil dos refrigeradores de ar externos?

• O tubo de núcleo de aço ligado proporciona uma forte resistência à oxidação a alta temperatura e à corrosão do lado do vapor; no lado do ar,A barbatana de pé em L protege parcialmente a parede do tubo da exposição direta à atmosfera.

• Os materiais de barbatanas (alumínio ou cobre) e as superfícies metalizadas ou revestidas opcionais podem ser selecionados para se adequarem a atmosferas costeiras, industriais ou ligeiramente corrosivas.Onde o ar úmido ou as atmosferas agressivas dominam, podemos passar para LL/KL fining ou tubos de aço inoxidável base/fin combinações para uma vida mais longa.

4.?? O material do tubo cumprirá os meus requisitos de código e rastreabilidade?

• Oferecemos tubos de liga de CrMo em classes padrão de caldeira/cambiador de calor: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 e GB/T 5310 12Cr1MoVG,com certificados de ensaio de moagem de acordo com a EN 10204 (normalmente 3.1) e total rastreabilidade do número de calor.

• Os ensaios não destrutivos (currente de turbilhão ou ultrassônicos), os ensaios hidrostáticos e a inspeção dimensional podem ser especificados para corresponder aos planos de qualidade do cliente para o serviço crítico de trocadores de calor arrefecidos a ar.

Composição química

Propriedades mecânicas

Normas aplicáveis

ASTM / ASME

• ASTM A213 / ASME SA213 ¢ Caldeiras, superaquecedores e tubos de trocador de calor sem costura de ligas ferríticas e austeníticas (por exemplo, T11, T22).

EN (Europa)

• EN 10216-2 Tubos de aço sem costura para efeitos de pressão, aços não ligados e ligados com propriedades especificadas de temperatura elevada (13CrMo4-5).

• EN 10028-2 / EN 10222-2 ¢ Produtos planos e forjados com propriedades especificadas de temperatura elevada, utilizados para combinar cabeçalhos e colectores.

JIS (Japão)

• JIS G3462 Tubos de aço ligado para caldeiras e trocadores de calor (STBA22 e categorias conexas).

GB (China)

• GB/T 5310 Tubos e tubos de aço sem costura para caldeiras de alta pressão (incluindo 12Cr1MoVG e as classes Cr Mo relacionadas).

GOST (equivalentes da Rússia / CEI)

• GOST 5520 e normas conexas para aços de caldeira ligados, como 12KHM / 12Kh1MF, que são amplamente aceites como equivalentes da EN 13CrMo4-5 em serviço de alta temperatura e pressão.

Áreas de aplicação

Área de aplicação geral
Os tubos de barbatanas em espiral de aço ligado tipo L são usados em trocadores de calor refrigerados a ar e gas-liquido, onde um fluido de processo quente dentro do tubo é resfriado pelo ar ambiente ou gás de processo no lado de barbatanas.Eles são especialmente comuns onde a água é escassa ou cara e os refrigeradores de ar são preferidos aos refrigeradores de água de concha e tubo.

Indústrias e posições típicas no sistema

• Geração de energia (térmica, nuclear, geotérmica)

  • Condensadores refrigerados a ar e conjuntos de tubos com nadadeiras para condensação de vapor

  • Preaquecedores de ar de caldeira e bobinas de economizadores

  • Refrigeradores de gerador de hidrogénio e refrigeradores de lubrificante (do lado do ar)

• Instalações de petróleo, gás e petroquímica

  • Refrigeradores de barbatanas de ar para unidades de descarga de compressores, de desidratação de gases e de fraccionamento

  • Condensadores aéreos e resfriadores de produtos em refinarias

  • Refrigeradores de gás para ar e de líquido para ar em sistemas de chamas e serviços públicos

• Instalações químicas e de fertilizantes

  • Refrigeradores de ar de processo em unidades de amônia, ureia e ácido nítrico

  • Refrigeradores de recuperação de calor em instalações de oxidação e poliméricos

• Indústria de climatização, secagem e indústria geral

  • Empilhadeiras de tubos finos em grandes unidades de tratamento de ar e HVAC industrial

  • Caldeiras de ar para secadores por pulverização, fornos e secadores a gás de processo

  • Intercambiadores de tubos com nadadeiras compactos em equipamentos OEM e refrigeradores embalados
