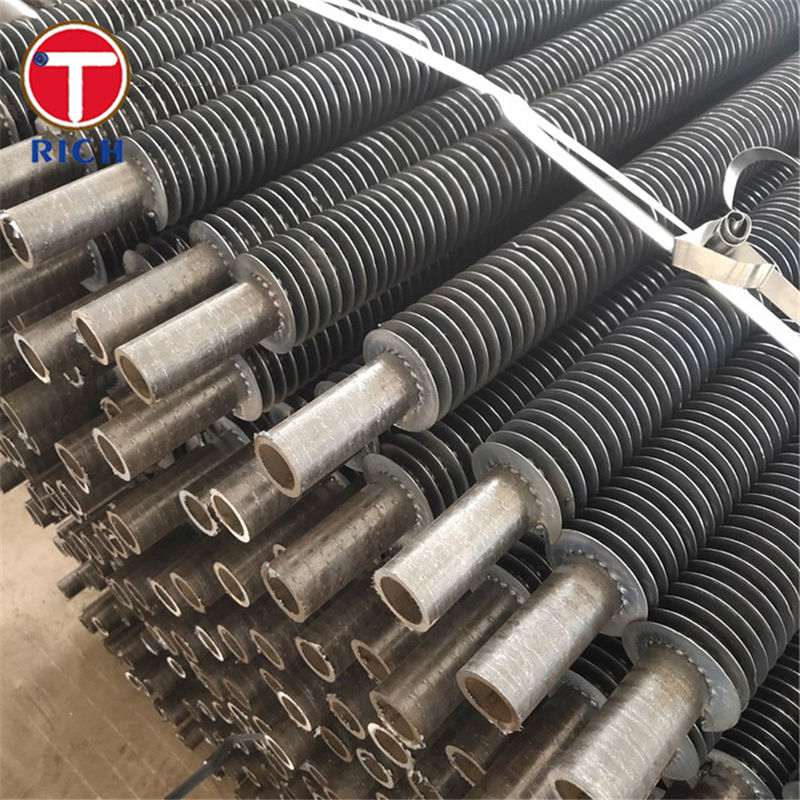

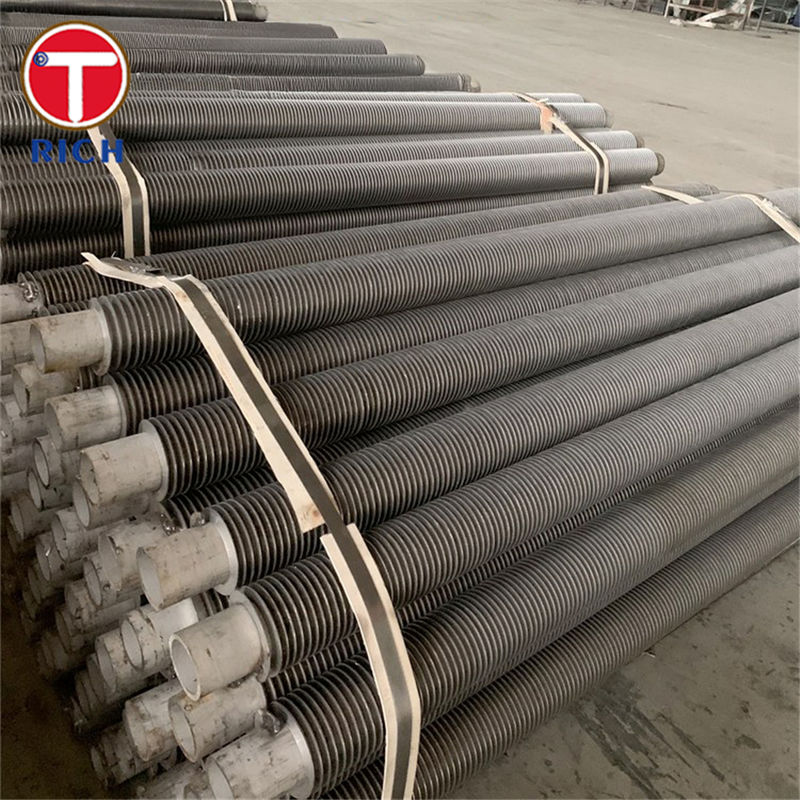

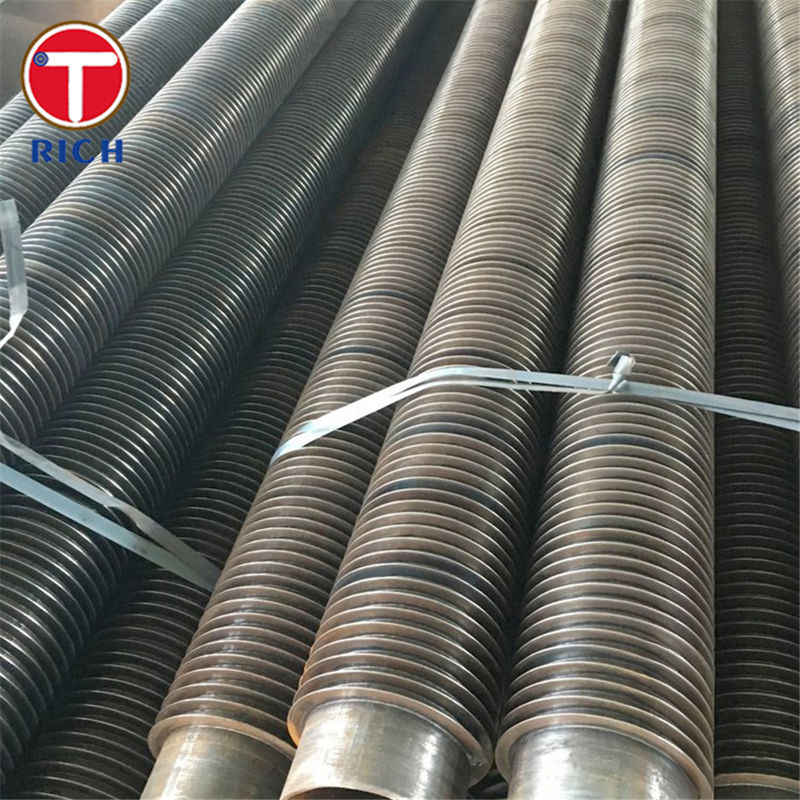

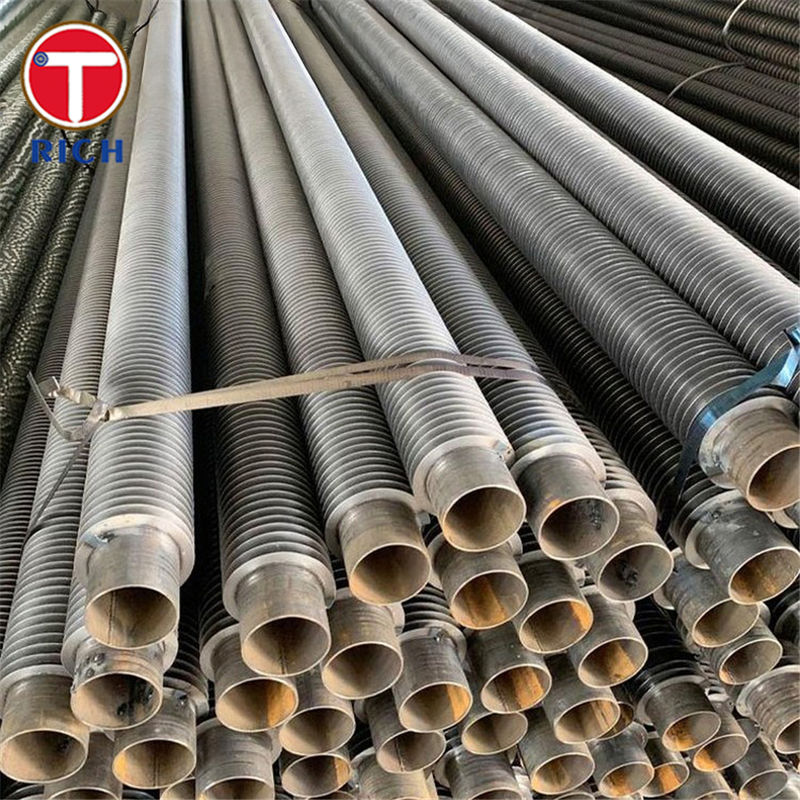

Tubos de fibras de carbono de tipo L sobrepostos, tubos de fibras de carbono de tipo LL para trocadores de calor

Visão geral do produto

Tubos de barbatanas de tipo L sobrepostos, também chamados de tubos de barbatanas de tipo LL ou de tubos de barbatanas de pé LL,é um tubo de barbatanas em que as barbatanas em forma de L são enroladas helicoidalmente em torno de um tubo de base de aço carbono e cada pé de barbatanas se sobrepõe ao anteriorIsto cria um pé duplo que cobre completamente a superfície exterior do tubo.

Para tubos de barbatanas de tipo LL de carbono, o tubo de base é tipicamente de aço de baixo ou médio carbono sem costura (como ASTM A179, A192, A210 ou A106), enquanto as barbatanas são geralmente de alumínio ou fita de cobre.Esta construção combina a resistência e resistência à pressão do aço carbono com a elevada condutividade térmica e bom comportamento de corrosão das barbatanas não ferrosas, tornando-o ideal para o serviço de trocadores de calor refrigerados a ar e a gás.

Especificações

Projeto e gama de fabrico típicos de tubos de barbatanas do tipo LL de aço carbono (valores indicativos e personalizáveis):

• Materiais de tubos de base (aço carbono):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 qualidades como P235GH / P265GH

  • JIS: G3461 STB340

  • GB/GOST: GB/T 5310, GOST 8734/8733

• Diâmetro externo do tubo de base:

  • Aproximadamente 16-51 mm (pode ser alargado para ~ 73 mm, dependendo do projeto)

• Espessura da parede do tubo de base:

  • Normalmente 2,0 ∼ 6,0 mm para o serviço de caldeiras e trocadores de calor

• Material das barbatanas:

  • Ligações de alumínio: séries 1060, 1070, 1100, 6063

  • Faixa de cobre quando for necessária uma condutividade térmica mais elevada ou um melhor desempenho de corrosão

• Geometria das barbatanas (tipo LL):

  • Altura das barbatanas: até ~ 16 mm

  • Espessura das barbatanas: aprox. 0,4 ∼ 0,6 mm (outras espessuras a pedido)

  • Fenda das barbatanas: ≥ 2,3 mm (normalmente 811 barbatanas/ polegada, dependendo da missão)

  • Pedaço de barbatana: pé ¥LL¥ sobreposto que cobre totalmente a superfície do tubo

• comprimento do tubo:

  • Normalmente até 12-18 m (tubos mais longos ou de curvatura em U a pedido, sujeitos a limites de transporte e manuseio)

• Condições de concepção típicas:

  • Serviço: ar, gases de combustão, fluxos de gases limpos ou ligeiramente corrosivos

  • Temperatura de funcionamento:

    • Com barbatanas de alumínio: normalmente até cerca de 170 °C no lado das barbatanas

    • Com barbatanas de cobre ou desenhos especiais: podem ser superiores, dependendo da classificação do projecto e da escolha da liga

Características fundamentais

• Revestimento de tubo completo
  O desenho do pé LL sobreposto cobre completamente o tubo de aço carbono,fornecendo uma camada metálica contínua e melhorando significativamente a proteção contra a corrosão externa em comparação com tubos de barbatanas simples com patas em L.

• Alta pressão de contacto entre a barbatana e o tubo
  As barbatanas são enroladas helicoidalmente no tubo sob tensão controlada, dando um forte contacto mecânico entre o pé da barbatanha e a superfície do tubo,que aumenta a transferência de calor e minimiza a resistência ao contacto térmico.

• Melhoria da vida útil em atmosferas corrosivas
  Como o tubo base é totalmente coberto por patas de barbatanas sobrepostas, a parede do tubo é em grande parte isolada do ataque direto do lado do gás.Os tubos de barbatanas LL são amplamente utilizados como uma alternativa rentável às barbatanas extrudidas em ambientes de corrosão ligeira a moderada.

• Pernas estáveis sob ciclo térmico
  O processo de enrolamento mecânico e a geometria de interligação do "LLL" reduzem o risco de soltura ou agitação das barbatanas sob aquecimento e resfriamento repetidos, vibração mecânica ou vibração induzida pelo fluxo.

• Boa limpeza e baixa tendência à impureza
  As barbatanas lisas e contínuas com inclinação uniforme proporcionam uma baixa queda de pressão do lado do gás e ajudam a limitar o acúmulo de poeira, simplificando a limpeza online ou offline por sopro de ar, sopro de vapor ou escovagem leve.

Nossas Vantagens

A seguir apresentam-se algumas das perguntas típicas que os utilizadores finais e os empreiteiros da EPC fazem sobre os tubos de fibras de carbono do tipo LL (L sobrepostos) e como um produto bem concebido responde a estas perguntas.

1Como se compara o tipo LL com os tubos de barbatanas de tipo L e KL padrão?

• Preocupação:Qual o tipo de barbatana que proporciona a melhor combinação de resistência à corrosão, transferência de calor e custo?

• Resposta:

  • PadrãoTipo Lfornece bom contacto e proteção básica contra corrosão, mas deixa pequenas lacunas expostas entre as patas das barbatanas.

  • Tipo LLO tubo é completamente fechado, dando uma melhor resistência à corrosão do que o tipo L e aproximando-se das barbatanas extrudidas, a um custo significativamente mais baixo.

  • Tipo KLcombina barbatanas de pé em L com gritos no tubo de base para melhorar ainda mais a ligação mecânica e a transferência de calor, mas é tipicamente mais caro e usado quando o máximo de desempenho é necessário.

2As barbatanas permanecerão apertadas durante a operação a longo prazo?

• Preocupação:O afrouxamento das barbatanas sob ciclos térmicos e vibrações pode reduzir drasticamente a eficiência da transferência de calor e causar ruído.

• Resposta:

  • As barbatanas LL são enroladas por tensão e fechadas mecanicamente por patas sobrepostas.

  • O acoplamento correto de materiais (tubo de aço carbono + barbatanas de alumínio ou cobre) também ajuda a acomodar a expansão térmica diferencial sem rachar o pé da barbatanha.

3O tipo LL é adequado para a temperatura e o ambiente do meu gás?

• Preocupação:Os usuários querem ter certeza de que as barbatanas de alumínio ou cobre não se amolecerão ou corroerão muito rapidamente durante o uso.

• Resposta:

  • Para barbatanas de alumínio, as temperaturas típicas do lado do gás de projeto para barbatanas de enrolamento LL são de cerca de 150-170 °C, com limites mais elevados possíveis dependendo do projeto detalhado, das temperaduras da liga e das margens de segurança.

  • As barbatanas de cobre podem ser utilizadas a temperaturas ligeiramente mais elevadas e em determinadas atmosferas corrosivas, mas a selecção final deve basear-se na composição dos gases de combustão (SOx, cloretos,(ver secção 4.4.2).

  • A cobertura completa do tubo dos pés LL proporciona uma proteção adicional para o tubo de aço carbono onde a corrosão externa é uma preocupação, por exemplo em ambientes costeiros ou ligeiramente ácidos de gases de combustão.

4Como escolho a altura e a altura das barbatanas?

• Preocupação:Os engenheiros devem equilibrar a área de transferência de calor, a queda de pressão e a tendência de incrustação.

• Resposta:

  • A altura típica da barbatana de LL é ≤ 16 mm com um passo ≥ 2,3 mm; barbatanas mais altas e um passo mais apertado aumentam a superfície, mas também aumentam a queda de pressão e o risco de incrustação.

  • Para gases de combustão empoeirados, uma altura de barbatana ligeiramente mais baixa e um passo mais aberto geralmente proporcionam o melhor desempenho do ciclo de vida.

  • Um fornecedor competente pode otimizar a geometria das barbatanas utilizando as condições de trabalho (fluxo de gás, perfil de temperatura, queda de pressão admissível e método de limpeza).

5Os tubos de base e as barbatanas cumprem as normas internacionais relativas às peças sob pressão?

• Preocupação:Os EPC e os proprietários devem ser compatíveis com os códigos ASTM, EN, JIS, GOST e GB.

• Resposta:

  • Os tubos de base de aço carbono são tipicamente fornecidos de acordo com normas de pressão amplamente reconhecidas, tais como ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310; e as especificações GOST correspondentes.

  • Estas normas definem claramente a composição química, as propriedades mecânicas e os testes de TDN/pressão obrigatórios, garantindo a utilização segura em caldeiras, economizadores e outros equipamentos de trocador de calor.

Composição química

Propriedades mecânicas

Normas aplicáveis

ASTM / ASME (EUA):

• ASTM A179 / ASME SA179 Tubos de trocador de calor e condensador de aço de baixo carbono, desenhados a frio, sem costura.

• ASTM A192 / ASME SA192 ¢ Tubos de caldeira e superaquecedor sem costura de aço carbono para serviço de alta pressão.

• ASTM A210 / ASME SA210 ¢ Tubos de caldeira e superaquecedor sem costura de aço carbono médio (classe A1 e C).

• ASTM A106 / ASME SA106 ¢ Tubo de aço carbono sem costura para serviço a altas temperaturas (geralmente utilizado como tubos de base para bobinas de barbatanas).

EN (Europa):

• EN 10216-2 Tubos de aço sem costura para efeitos de pressão, tubos de aço não ligado e ligado com propriedades especificadas de temperatura elevada (classe P235GH, P265GH, etc.).

JIS (Japão):

• JIS G3461 Tubos de aço carbono para caldeira e trocador de calor (por exemplo, STB340).

GB (China):

• GB/T 5310 ¢ Tubos e tubos de aço sem costura para caldeiras de alta pressão.

GOST (Rússia / CEI):

• GOST 8734-75 / GOST 8733-74 ¢ Tubos de aço moldados a frio sem costura e requisitos técnicos associados, amplamente utilizados para tubos de caldeira e de trocador de calor.

Os tubos LL com nadadeiras são normalmente fornecidos com extremidades simples e nuas, cortadas ao comprimento, e cumprem plenamente a norma de tubos de base para composição química, propriedades mecânicas,Ensaios hidrostáticos e exames não destrutivosO processo de barragem é aplicado apenas em tubos qualificados.

Áreas de aplicação

Áreas de aplicação gerais

Os tubos com nadadeiras de carbono tipo LL (L sobrepostos) são amplamente utilizados em equipamentos de transferência de calor do lado do gás, onde é necessária uma superfície estendida compacta e resistente à corrosão, incluindo:

• Geração de energia (centrais térmicas, transformação de resíduos em energia)

• Unidades petroquímicas e refinarias

• Instalações químicas e de fertilizantes

• Metalurgia e siderurgia

• Sistemas de climatização e secagem industrial

• Unidades de recuperação de calor residual e economizadores

Utilizações típicas em cada campo

• Ilha de alimentação e caldeira:

  • Pre-aquecedores de ar, economizadores, aquecedores de baixa temperatura e trocadores de calor gás-gás.

  • Recuperação de calor dos gases de combustão atrás de caldeiras ou turbinas a gás.

• Petroquímica e refinaria:

  • Intercambiadores de calor refrigerados a ar (refrigeradores de ar) em unidades de tratamento de petróleo bruto, vácuo, coqueiro, FCC e hidrotratador.

  • Refrigeradores a gás para sistemas de hidrogénio, gás combustível ou gás de chama.

• Produtos químicos e fertilizantes:

  • Refrigeradores e aquecedores de gás de processamento em linhas de amônia, metanol ou gás sintético.

  • Caldeiras de calor residual e bancos de convecção com gases de combustão no lado da concha.

• Indústria dos metais e dos processos de alta temperatura:

  • Recuperadores e bobinas de recuperação de calor em fornos de aquecimento e linhas de recozimento.

  • Refrigeradores e aquecedores de ar de escape de gás em instalações de sinterização ou sistemas de gás de alto-forno.

• Indústria de climatização, secagem e indústria geral:

  • Arrefeitores de ar quente, arrefeitores de vapor e aquecedores a gás para secadores e fornos.

  • Círculos de ventilação de recuperação de calor e baterias industriais de aquecimento de ar.

P: É uma empresa comercial ou fabricante?

A: Fabricante, também pode fazer comércio.

P: Quanto tempo é o seu prazo de entrega?

R: Em geral, são 10-15 dias se as mercadorias estiverem em stock, ou são 30-40 dias se as mercadorias não estiverem em stock,

É de acordo com a quantidade.

P: Fornece amostras? É grátis ou extra?

R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

Q: Quais são os seus termos de pagamento?

A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento>= 2000USD, 30% T/T antecipadamente, saldo antes do envio.

Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato comigo.
